В предыдущей статье мы рассмотрели святая святых слэклайнера — стропу. Научились отличать стропы друг от друга и пришли к пониманию, как их выбирать. Ура! Теперь у нас есть стропа. Пришло время её повесить. Но как? Завязать бантиком на двух деревьях? Понятно, видимо, стропу всё же необходимо правильно, а главное, безопасно закрепить. Что же нам для этого потребуется? Давайте разбираться.
Данный материал будет актуален тем, кто самостоятельно собирает комплект для слэклайна: стропу на отрез, снаряжение для крепежа и натяжения. Как правило, это следующий этап после освоения базовых наборов от Gibbon Slacklines или аналогов, где в качестве натяжителя и фиксатора выступает рэтчет с одной стороны и полусхватывающий узел — с другой. По таким наборам и техникам будет отдельная статья.
А в этом материале вы узнаете:
- какое снаряжение необходимо для закрепления слэклайна;
- каковы базовые характеристики и отличительные особенности каждого элемента этого снаряжения;
- в каких ситуациях применяется то или иное снаряжение для закрепления слэка и какому варианту отдать предпочтение.
Какое снаряжение нужно для закрепления слэклайна
Чтобы закрепить слэк, нам нужна следующая экипировка:
- петли и протекторы;
- коннекторы: карабины, рапиды, шаклы;
- лайнлоки.
В результате у нас должна сложиться наглядная «страховочная цепь»:
Точка закрепления — протектор — петля — коннектор — лайнлок — стропа
Каждый из рассматриваемых элементов снаряжения достоин отдельной статьи, но здесь мы не будем исчерпывающе раскрывать все нюансы и особенности их применения, а осветим только базовые моменты. Помните, что слэклайн, и в особенности его дисциплины — триклайн, лонглайн и хайлайн, связан с риском и потому требует досконального изучения снаряжения и ответственного подхода к безопасности.
Петли и протекторы
Нейлоновая петля шириной 18 мм
Петля, по-английски sling, — это прочная закольцованная стропа, реже верёвка. Петли многофункциональны и применяются чаще всего в альпинизме и строительстве. В слэклайне их основное назначение — организация станций, супернадёжных систем для крепления стропы.
Станция (anchor) в слэклайне может быть организована на одной, очень надёжной точке или нескольких, менее надёжных точках, объединённых между собой. Самым распространённым примером станции на одной точке является толстое дерево с развитой корневой системой. Станции на нескольких точках организуются, как правило, на скальном рельефе с помощью шлямбурных крючьев. Что такое станции применительно к альпинизму — и во многом это справедливо и для слэка, — можно узнать из лекции Сергея Веденина на нашем канале.
Примеры слэклайн-станций на одной и нескольких точках. Источник фото: slacklineshop.nl и slackgear.co.za
Петли характеризуются:
- Длиной. Чем длиннее петля, тем больше точек ей можно объединить и тем большее дерево обхватить.
- Прочностью, выраженной в килоньютонах (кН). Чем выше прочность, тем безопаснее.
- Растяжением под нагрузкой (%). В большинстве случаев стоит отдавать предпочтение петлям с минимальным растяжением. Такие петли сэкономят силы и время, так как не будут растягиваться под нагрузкой во время натяжения стропы.
- Материалом, из которого они изготавливаются. Это может быть полиамид, он же нейлон (PA, Nylon), полиэстер (PES), высокомолекулярный полиэтилен, в частности дайнима (UHMWPE, Dyneema), арамид или гибрид этих материалов. Каждый материал обладает характерными свойствами, например, дайнима отличается большой прочностью, низким весом, минимальным растяжением и высокой ценой.
- Весом и объёмом. Низкий вес и объём (ширина и толщина петли) способствуют сохранению сил и удобству при транспортировке. Это особенно важно, например, хайлайнерам, ведь всё снаряжение им предстоит самостоятельно поднять на высоту, где будут натягивать стропу.

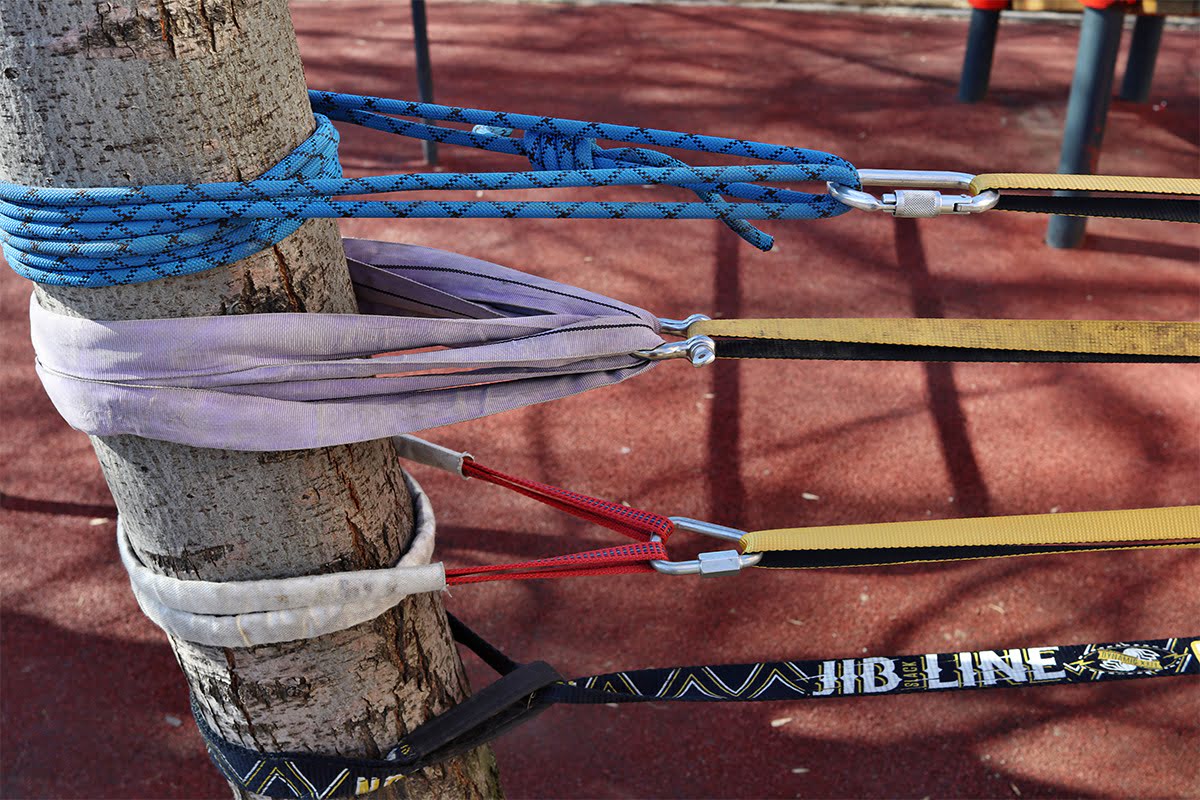

Станции из (сверху вниз): 1) статической верёвки диаметром 10 мм; 2) спансета, сложенного вдвое; 3) нейлоновой петли в протекторе из пожарного рукава; 4) стропы с петлёй на конце, закреплённой на полусхватывающий узел © Ренат Бикулов
Петли делят на:
- Самодельные — связанные узлом из отрезка статической верёвки или стропы. В качестве самодельной петли можно использовать кусок статической верёвки или стропы, закольцованный специальным узлом. Плюсом данного способа является универсальность и дешевизна. Из правильно подобранной и правильно завязанной верёвки можно организовать любую станцию. Но это вариант для опытных пользователей, потому что здесь важно разбираться в узлах и понимать, как они влияют на прочность. Если не уверены, то лучше воспользуйтесь готовым вариантом.
- Заводские — сшитые на производстве. К ним относятся промышленно изготовленные альпинистские петли, спансеты и вупи-слинги. О них и поговорим ниже.
Альпинистские петли
Самыми разнообразными петлями «от производителя» являются альпинистские или скалолазные петли. Их популярность обусловлена жёсткими стандартами качества и безопасности, которые к ним предъявляют, а также скалолазными корнями самого слэклайна. Такие петли имеют минимальную разрывную нагрузку (MBS — minimum breaking strength) 22 кН (2200 кг), что вполне достаточно для линий с небольшими и средними нагрузками. Как правило, это шорт- и мидлайны. Говоря о нагрузках, мы исходим из распространённого в европейских и американских слэклайн-кругах индекса запаса прочности (safety factor), равного 5. Это означает, что рабочая нагрузка (WLL — working load limit) в слэклайн-системе, и в частности на станционной петле, не должна превышать ⅕ от разрывной нагрузки.
На видео рвут дайнимовые петли, старые и новые, с узлами и без
Большой плюс альпинистских петель, как уже было сказано, заключается в их разнообразии. Тут вам и недорогие нейлоновые петли, и лёгкие дайнимовые, и износостойкие кевларовые. Больше о них вы можете узнать из этой статьи нашего блога или посмотрев короткую лекцию Владимира Молодожёна на нашем канале.
Альпинистские петли. Источник фото: dicksclimbing.com
Спансеты
Тем, кто тянет лонглайны, триклайны и длинные хайлайны, необходим максимальный запас прочности. Для их целей существуют спансеты (spanset). Это круглопрядные промышленные стропы. Они не применяются в альпинизме, зато благодаря огромной грузоподъёмности и дешевизне очень популярны в строительстве. Их разрывная нагрузка составляет около 70 кН, а рабочая — около 10-20 кН. Отдельный плюс спансетов в том, что несущий нагрузку сердечник заключён в прочный чехол-рукав, защищающий его от повреждений. Минусы спансетов — большой вес и объём.

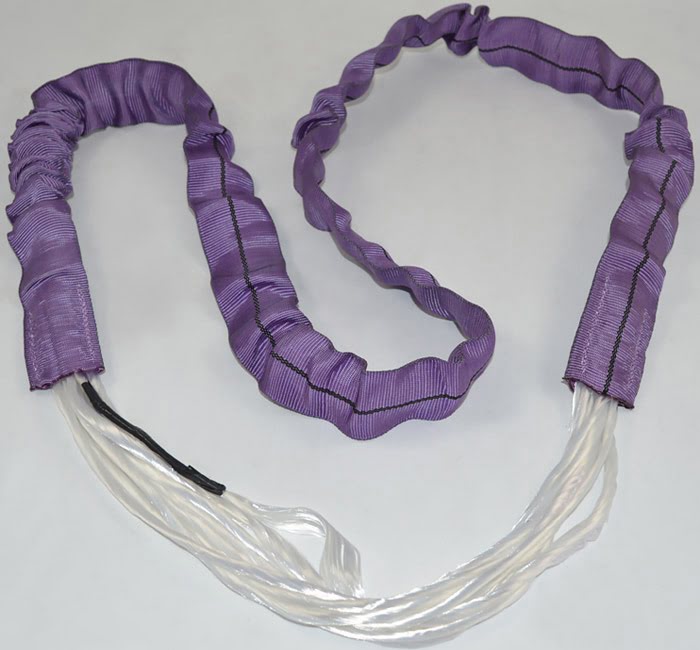

Конструкция спансета: белые несущие пряди сердечника заключены в фиолетовый защитный кожух © Krok
Вупи-слинг
Вупи-слинг, от английского whoopie sling, — так называют ультралёгкие, но прочные и регулируемые петли из дайнимы. В России они известны разве что арбористам и туристам, что используют вместо палаток походные гамаки. Но вупи-слинги успешно, хоть и нечасто, применяются для организации или подстраховки станций. За сочетание высокой прочности и низкого веса они в особенном почёте у хайлайнеров, которым нередко приходится забираться во всякие дебри и на высоты, где каждый грамм на счету. Отдельная отрада для продвинутых очумелых ручек — вупи-слинг можно изготовить самостоятельно!

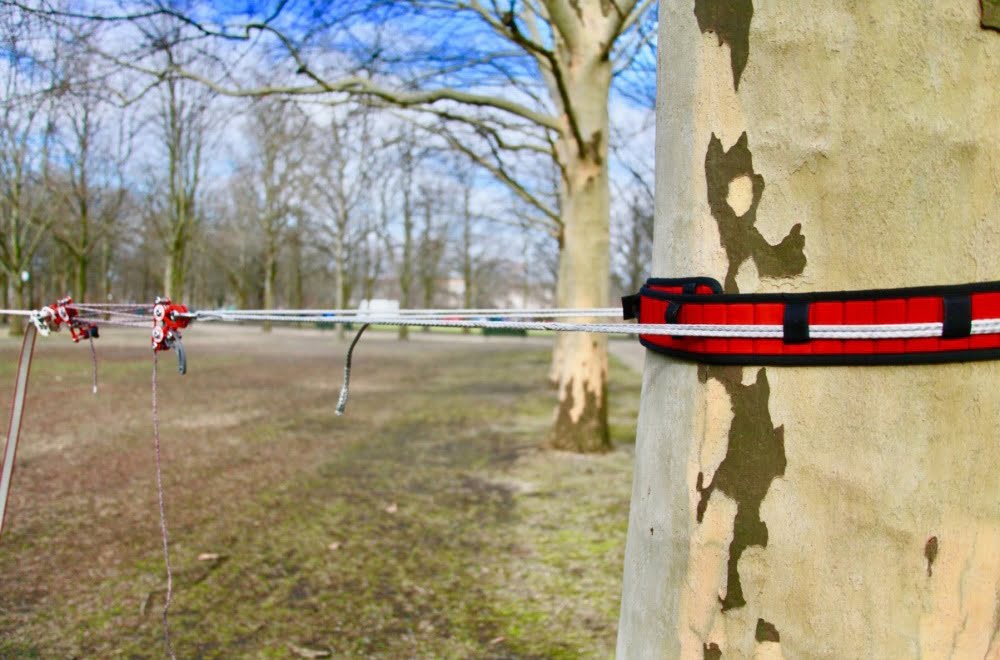

Станция из Whoopie Sling от Raed Slacklines: 75 кН прочности в 140 граммах веса, да ещё и регулируется по длине от 0,45 до 3,3 м! Источник фото: raed-slacklines.com
Особенности применения петель в слэклайне
- Длина петли подбирается в зависимости от «размера» будущих станций. Чем толще дерево или больше точек, которые нужно объединить, тем длиннее требуется петля. Длинная петля тяжелее, но универсальнее, ведь её всегда можно укоротить, сложив вдвое. А из короткой сделать длинную уже не получится.
- Петля, обвитая вокруг дерева, считается сложенной в два раза и выдерживает почти вдвое большую нагрузку от номинальной.

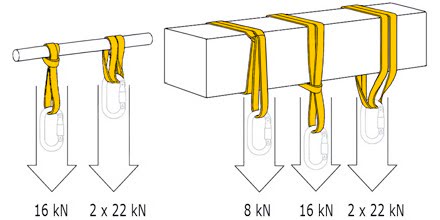

Зависимость разрывной нагрузки от способа закрепления петли
- Избегайте узлов. Узлы, завязанные на петлях, существенно ослабляют их прочность: вплоть до 50%, в зависимости от конкретного узла и материала петли.
- На прочность негативно влияют время, солнечные лучи, абразивное воздействие и прочий износ. Срок годности петли — 10 лет с даты производства. Даже если она никогда не использовалась!
- Петли изготавливаются из текстильного материала, не защищённого от истирания, перерезания, пережигания. Внимательно оценивайте места установки петли и защищайте её специальными протекторами.
- Угол между ветвями петли должен быть острый — для уменьшения нагрузки на станцию.
© Rope Access Maintenance
Какую петлю выбрать для своего слэка
Главный критерий выбора петли для слэка — безопасность. Здесь безусловным лидером выступает спансет. Он сверхпрочный, неплохо защищён от износа, прост в обращении и вселяет доверие одним своим видом. Это must have, если вы собираетесь тянуть трик-, лонг- или хайлайн! Для обычного слэка, по которому вы планируете походить в парке или кемпинге, спансет может быть избыточен.
Неким средним вариантом выступают нейлоновые и полиэстеровые альпинистские петли. Они доступны по цене, а классическая станция на дереве из такой петли выдерживает около 40 кН нагрузки. Это делает их оптимальными для новичковых линий.
Если же вы собираете лёгкий слэклайн-комплект, петли из дайнимы и вупи-слинги сэкономят вам уйму веса и места. Эта же рекомендация справедлива для дальних экспедиций и высокогорных хайлайн-проектов, где вес комплекта имеет большое значение. Главное — надёжно подстраховать станции и защитить петли от перетирания.
Самовязаные петли из верёвки — отличный вариант для альпинистов и скалолазов, решивших попробовать слэклайн. С узлами и станциями они уже знакомы, и верёвки для экспериментов у них достаточно.
Протекторы
Протектор — устройство для защиты снаряжения и окружающей среды от повреждений.
Зачем нужны протекторы в слэклайне
- Защита стропы, верёвки, петли от повреждений о рельеф. Например, защита станции от перетирания.
- Защита от повреждений поверхности, на которой закрепляется слэклайн-снаряжение. В первую очередь в этом нуждается кора деревьев.

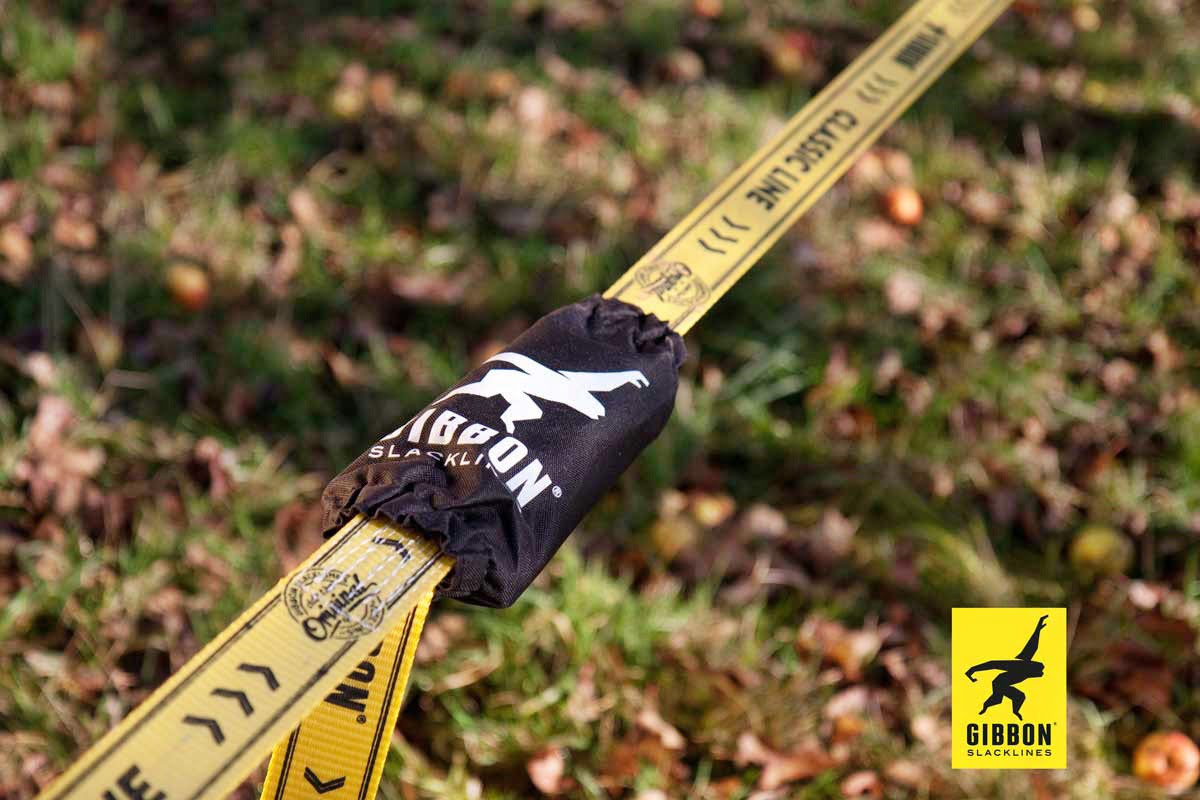

- Защита рэтчета и других систем натяжения от попадания туда пальцев рук и ног.
Протектор имеет множество форм и воплощений, зачастую кустарных. Специализированные протекторы для слэклайна — это, как правило, регулируемые липучкой или пряжкой широкие манжеты, защищающие как саму стропу, так и деревья от повреждений стропой. Также слэклайнеры нередко используют пришедшие из сферы промышленного альпинизма распашные протекторы из ПВХ и кордуры. Они справляются с защитой петель, но не защищают кору деревьев. В конце концов, протектором может выступить любой износостойкий кусок ткани, как, например, пожарный рукав, — главное, чтобы он обеспечивал надёжную защиту.
Коннекторы
Коннекторы — это карабины, рапиды, шаклы и другие соединительные элементы, выступающие связующим звеном между частями слэклайн-системы. Подробности их классификации мы опустим, сфокусировавшись на нюансах, важных именно для слэклайна.
Важно
Говоря о карабинах и рапидах, мы имеем в виду исключительно модели, сертифицированные по стандартам EN или UIAA. Любые коннекторы неизвестного происхождения с неподтверждёнными прочностными характеристиками ни в коем случае не должны использоваться в слэклайне.
Источник фото: ldevakash.com
Карабины и рапиды
Характеристики:
Прочность. Выражается в кН, чем выше, тем лучше. Карабины и рапиды имеют 3 показателя нагрузки: продольная, поперечная и продольная нагрузка с открытой защёлкой. Слэклайнеров интересует только продольная нагрузка, то есть нагрузка по основной рабочей оси с закрытой защёлкой.
Материал. Основных два — сталь и алюминий. Сталь всему голова и используется во всех стационарных точках — местах, постоянно испытывающих нагрузку. Это обусловлено прочностью, надёжностью и износостойкостью стальных коннекторов. Алюминиевые коннекторы легче стальных, но из-за свойств материала менее пригодны для постоянных высоких нагрузок. Поэтому в слэклайне алюминиевые коннекторы применяются там, где нагрузки невелики или непостоянны. Например, в точках, задействованных только во время натяжения слэклайна или для его подстраховки. Или когда действительно важно уменьшить вес снаряжения.
Тип защёлки. Среди всего множества карабинных защёлок предпочтение отдаётся автоматическим трёхтактным вариантам или рапидам. Классическая винтовая защёлка в слэклайне не рекомендуется, так как неизбежные вибрации от натянутого слэклайна могут самопроизвольно раскручивать винтовую муфту, создавая ненужные риски. В хорошо затянутых рапидах риск случайного раскрытия минимален, а у автоматических моделей карабинов и вовсе исключён.
Лайфхак. С самопроизвольным раскрытием винтовых муфт карабинов можно бороться с помощью изоленты или её аналогов, обматывая часть защёлки замуфтованного карабина, в сторону которой происходит раскручивание. Таким образом создаётся своеобразный «упор» для муфты.
Форма. Форм карабинов и рапидов великое множество. Самые распространённые в слэклайне — овальные, треугольные и развёрнутые:
- Овальные коннекторы хорошо сочетаются с большинством других элементов снаряжения и удобны для работы с продольными нагрузками благодаря симметричной форме.
- Треугольные (дельта). На широкую грань треугольного карабина или рапида хорошо ложатся петли.
- Развёрнутые. Такая форма позволяет изменить угол ориентации элемента снаряжения или всей слэклайн-системы на 90° — где это пригодится, мы расскажем далее.
Станционные коннекторы (сверху вниз): овальный карабин, шакл, треугольный рапид © Ренат Бикулов
Шаклы
Шакл (shackle) — это такелажная скоба, очень прочное соединительное звено, своего рода богатырский карабин. Они бывают разной формы, диаметра и в 99% случаев сделаны из стали. В магазинах для альпинистов такие найдутся не всегда, зато у джиперов и яхтсменов эти штуки в ходу, потому что они выдерживают огромные нагрузки.

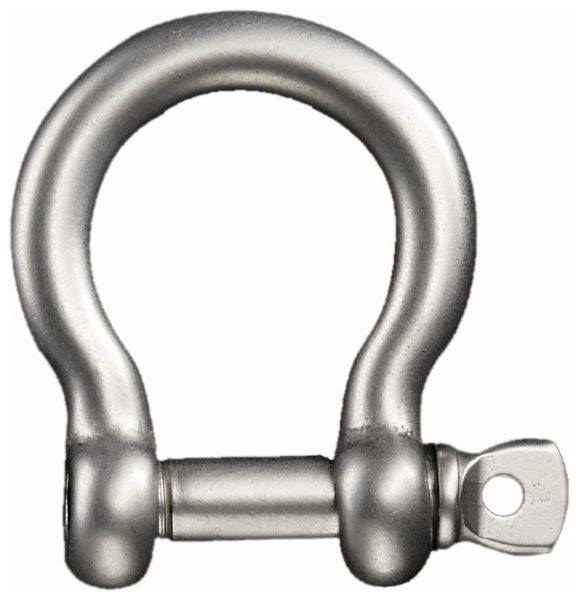

Наиболее универсальная по форме модель — омега-шакл. Он крайне прочный, не раскручивается от вибраций, и один из немногих переносит нагрузку в трёх направлениях, а значит, идеален для создания слэклайн-станций.
О шаклах в слэклайне: https://www.youtube.com/watch?v=5MSoTODC9uE
На первой фотографии — классический стальной омега-шакл с диаметром прутка 12 мм, весит 210 г и держит 60 кН. На второй фотографии — алюминиевый быстросъёмный шакл KingPin от Slacktivity с той же разрывной нагрузкой в 60 кН и весом всего 107 г
Достоин упоминания и развёрнутый вариант шакла. Как и в случае с развёрнутыми карабинами и рапидами, такая форма позволяет изменить угол ориентации элемента снаряжения или всей системы на 90°, что бывает крайне полезно, например, в системах натяжения.

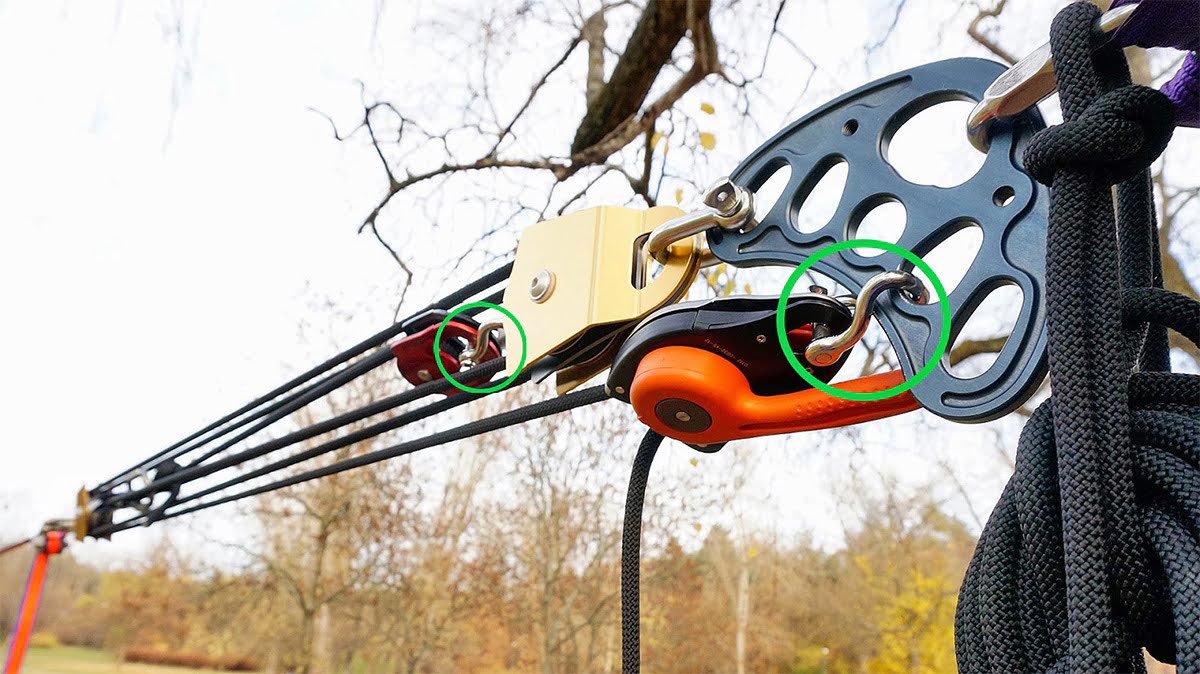

Зелёным выделены развёрнутые шаклы. Без них устройства бы упирались друг в друга, создавая различные неудобства. Источник фото: slackline-koszmarek.blogspot.com
Софт-шаклы
Всё большую популярность в мире набирают софт-шаклы. Это тоже соединительные звенья, но изготовленные из высокомолекулярного полиэтилена — дайнимы или её аналога. Они лёгкие, компактные, очень прочные и вызывают недоверие среди любителей «железа». Их можно сплести и связать самостоятельно из отрезка дайнимы или купить готовые — в России всё у тех же джиперов и яхтсменов или за рубежом в слэклайн-магазинах. Только посмотрите, какие нагрузки они выдерживают! Заглядывайте в отдел «железа» «Спорт-Марафона». Ребята умеют их плести!
Малыш софт-шакл диаметром 6 мм и весом около 35 г. Его рабочая нагрузка составляет 10-15 кН, а разрывная — 50-75 кН. Бескомпромиссный выбор легкохода!
Особенности применения коннекторов в слэклайне
На выбор коннектора для конкретной точки слэклайна влияют:
- Нагрузка. Выбираем коннектор с 5-кратным запасом прочности от предельной рабочей нагрузки в конкретной точке.
- Характер нагрузки: постоянная или временная. В стационарных точках с постоянно высокой нагрузкой должны стоять очень надёжные коннекторы, исключающие случайное открытие. При прочих равных выбирайте стальные варианты.
- Вектор нагрузки. Форма коннектора в конкретной точке должна учитывать направление прилагаемой нагрузки. Там, где нагрузка идёт в трёх направлениях, например на станциях, нельзя использовать коннекторы, предполагающие только двунаправленную — продольную — нагрузку. Это наглядно показано в этом видео.
- Материал коннектора и элементов, которые соединяет коннектор. Например, при соединении текстиля с текстилем велик риск перетирания. Поэтому софт-шаклами можно соединять только два металлических элемента.
По общему правилу прочность всей слэклайн-системы определяется по самому слабому её звену. Поэтому, используя несколько коннекторов разной прочности, убедитесь, что самый «слабый» имеет достаточный запас прочности и стоит в точке с наименьшей нагрузкой.
За неимением одного «прочного» коннектора можно использовать два менее прочных, но делать так не рекомендуется.
Какой коннектор выбрать
Если вопрос веса не стоит и нужно просто «самое надёжное» — берите стальные омега-шаклы прочностью 50 кН и более и не сомневайтесь. Они ультранадёжны, просты в обращении, подойдут для любых точек закрепления и любой дисциплины слэклайна. Бескомпромиссное решение для триклайнов, лонглайнов и хайлайнов.
Слэклайнеры с опытом, разобравшиеся в нагрузках и формах коннекторов, могут разбавить свой набор рапидами различных форм и диаметров.
Если вы не тянете триклайны и линии длиннее 50 метров, то классические стальные карабины и рапиды прочностью 30+ кН справятся с задачей. Продаются повсеместно и стоят недорого.
Если вы альпинист, скалолаз, спелеолог и уже имеете на руках алюминиевые карабины, то можете использовать их на новичковых линиях до 20 метров, кроме триклайнов.
Опытные знатоки снаряжения и стремящиеся к облегчению слэклайн-комплекта — не проходите мимо алюминиевых шаклов и софт-шаклов.
Лайнлоки

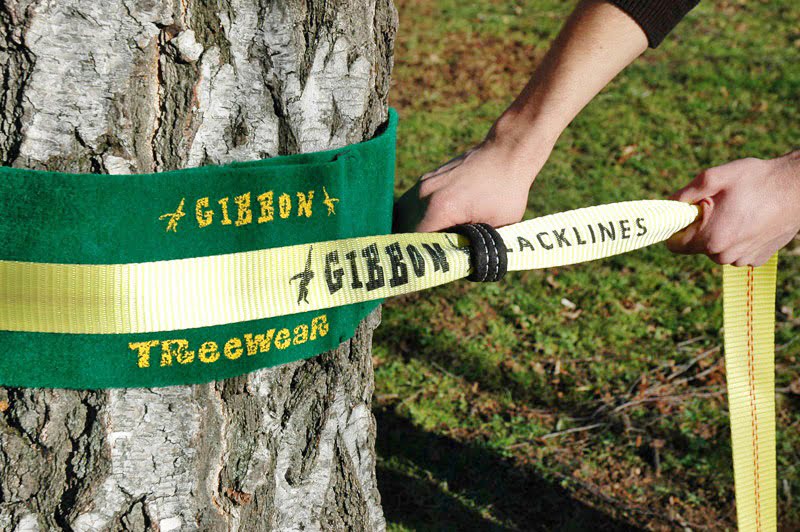

Порой стропа не заканчивается прошитой петлёй, подобной той, что показана на фотографии ниже, а узел на ней вы вязать не хотите, потому что потом его трудно развязать. В этом случае нужно специальное устройство, способное удерживать стропу в любой её части.
Источник фото: alpinsport-basis-blog.de
Называется оно лайнлок (linelock, от английского line — «линия», lock — «замок»), в дословном переводе — устройство, фиксирующее стропу. Принцип работы любого лайнлока один: стропа, заправленная в него, создаёт давление на саму себя и за счёт силы трения оказывается надёжно зажата в устройстве. Чтобы вынуть стропу из лайнлока, достаточно снять с неё нагрузку и повторить процедуру в обратном порядке.
Вариантов лайнлоков существует множество. Рассмотрим несколько, начиная с самых простых.
Самосборные лайнлоки
В качестве наиболее простого, если не сказать примитивного, лайнлока может использоваться обычное звено от стальной цепи и карабин. Принцип работы такого лайнлока, часто называемого чейнлоком (chainlock, chain — «цепь», lock — «замок»), представлен на иллюстрации.
Источник фото: laboutique.slack.fr
Обычное стальное звено от цепи и красивое лёгкое алюминиевое звено от Slacktivity

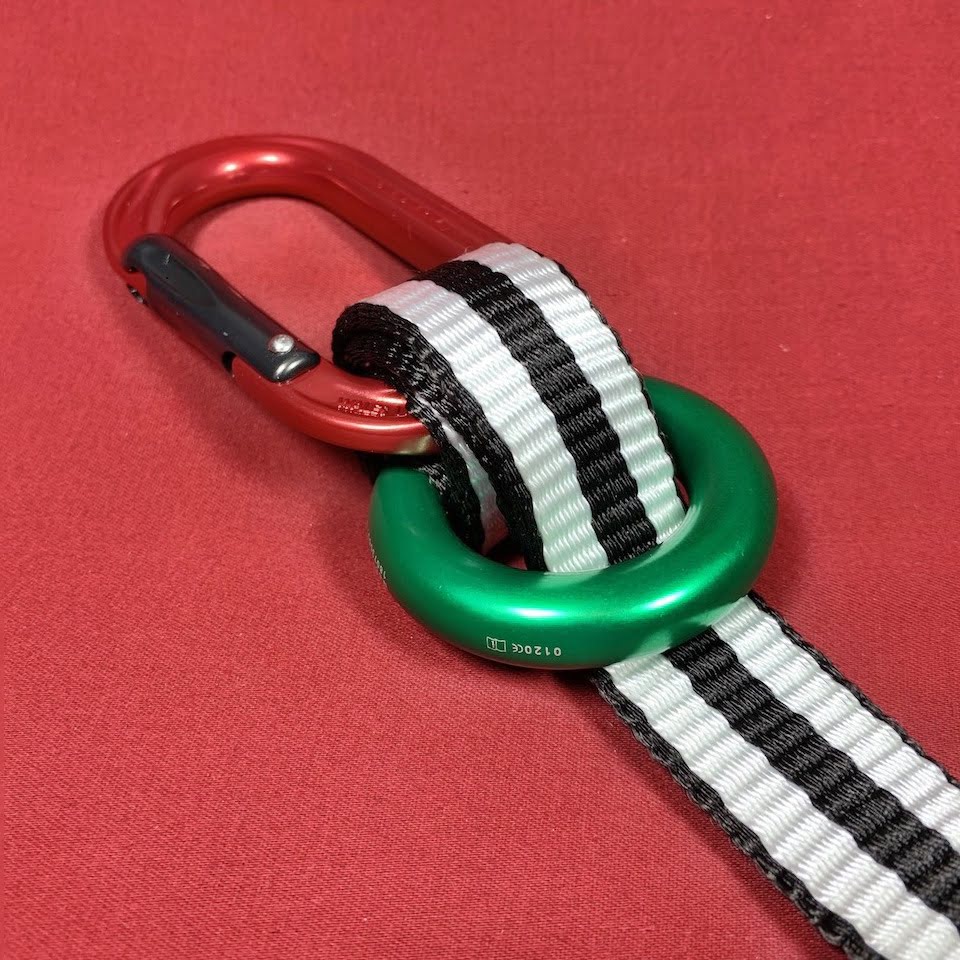

Более «продвинутыми» считаются лайнлоки типа «карабин + кольцо» (ringlock), «карабин + карабин», «шакл + кольцо», «шакл + рапид» и так далее. Важно понимать, что применение вышеперечисленных элементов снаряжения подобным образом никогда не предусматривалось и не тестировалось самими производителями.

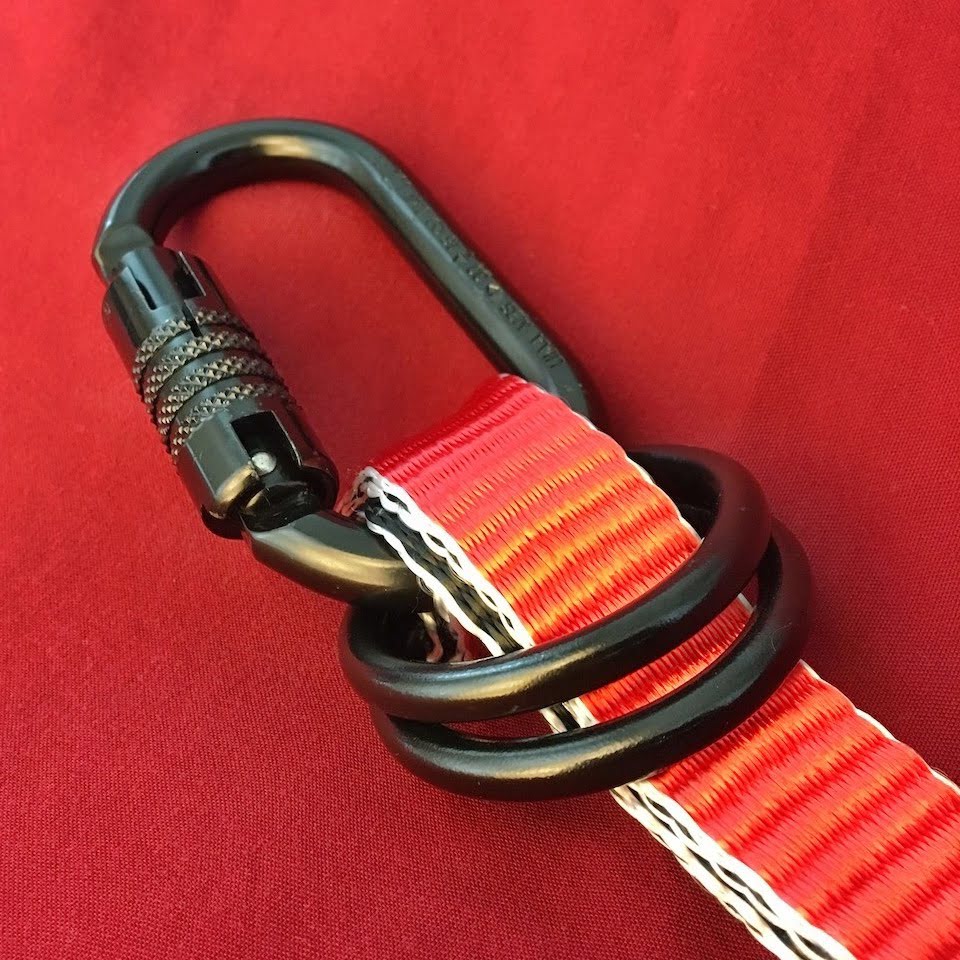

Лайнлоки: «карабин + кольцо одинарное» и «карабин + кольцо сдвоенное». Источник фото: slacklifebc.com
Плюсом простейших самосборных лайнлоков является их простота, доступность и дешевизна. Минус же заключается в ослаблении прочности стропы, что в деталях разобрано в этом исследовании. А ослабление бывает существенное — вплоть до 50% и более. И хоть прочность стропы в таком лайнлоке зачастую близка к прочности стропы, закреплённой на узел, проблем узлы порождают всё же больше. Узлы быстрее изнашивают стропу, да и развязывать их — то ещё удовольствие. Разнообразие простейших лайнлоков порождает ещё один минус — сложность оценки разрывной и рабочей нагрузки конкретного варианта.
Подытоживая, стоит сказать, что в современном мире использовать звенья от цепи в качестве лайнлоков — это дурной тон. Но знать корни нужно и полезно. При всех своих минусах примитивные лайнлоки подойдут для коротких и ультралёгких линий, не испытывающих больших нагрузок.
При всех своих минусах примитивные лайнлоки подойдут для коротких и ультралёгких линий, не испытывающих больших нагрузок.
Примеры установки простейшего лайнлока
Лайнлоки «от производителя»
Специализированные устройства от производителей слэклайн-снаряжения значительно превосходят своих самосборных собратьев. Например, MightyLock хоть и работает в сочетании с шаклом, как простейший лайнлок, но ослабляет стропу всего на 10%, обладает MBS 42 кН и WLL 10 кН при весе 54 грамма. А ещё он очень красивый и протестирован производителем!

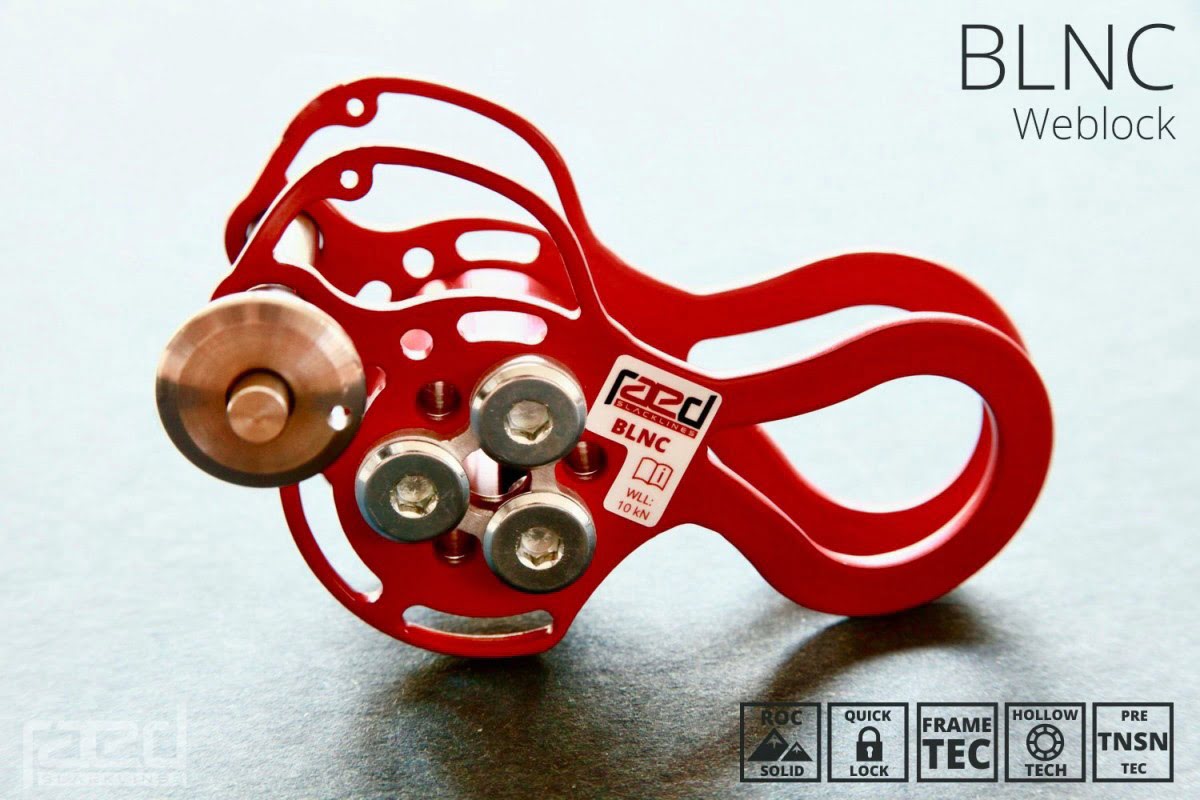

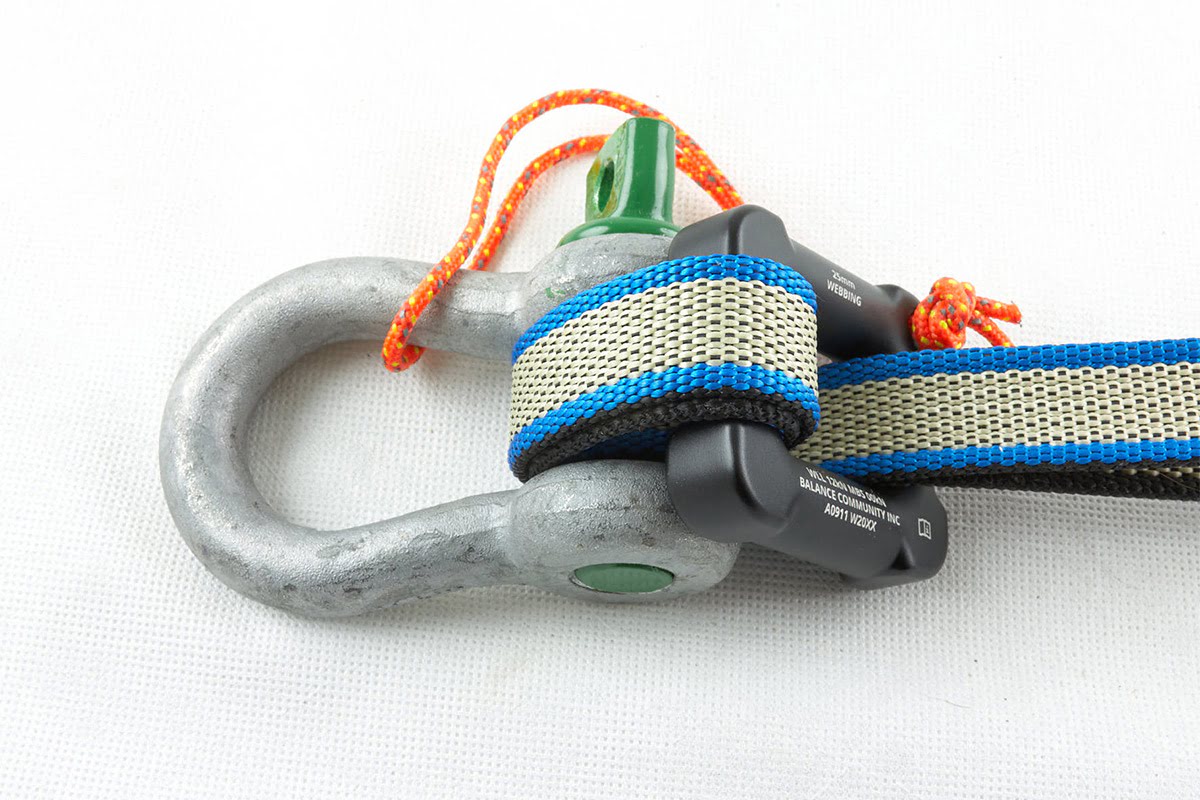

И всё же лайнлоком здорового человека на данный момент являются «бананы», они же веблоки (weblock, от английского webbing — «стропа», lock — «замок»). Это устройства для фиксации стропы, лишённые минусов своих примитивных собратьев.
Преимущества веблоков:
- минимальное ослабление прочности стропы;
- высокая надёжность;
- универсальность;
- простота преднатяжения — ручного протягивания стропы через устройство для компенсации провиса (слабины).
За последние годы на рынке появилось большое количество различных веблоков.
Их отличает:
- Ширина стропы, на которую они рассчитаны: большинство для 25-26 мм, реже для 20, 50 мм и других размеров.
- Прочность: большинство обладают MBS 50-80 кН и WLL 10-20 кН.

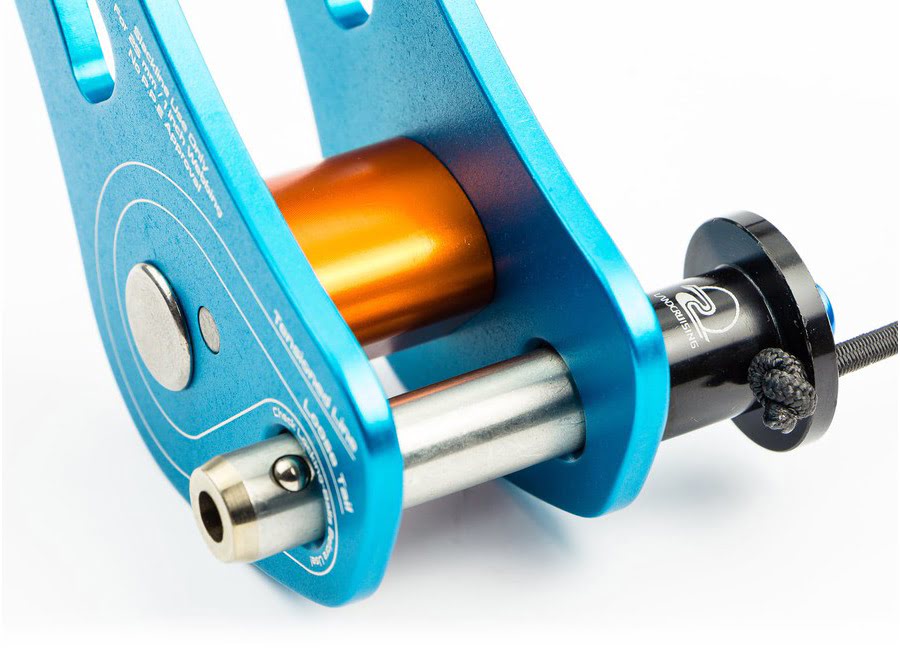

- Варианты крепления стропы в лайнлоке. Первый вариант — Quick Pin, быстрый и удобный. Фирма Krok называет такое крепление «шприц». Второй — Pull-Pin, он же «гриб», как правило более дешёвый и лёгкий, но менее удобный в обращении.
- Варианты крепления самого лайнлока. Это может быть отверстие под металлический коннектор — универсальный вариант. Второй способ — Quick Pin. Удобно сочетается с софт-релизом и в некоторых других случаях. Для продвинутых. Выбор зависит от предпочтений и привычки в навеске слэклайна.
- Вес: от 150 до 450 грамм. Малый вес, как и всегда, ценится очень высоко. Но самые лёгкие модели зачастую имеют меньшую прочность и потому не подходят для серьёзных нагрузок — трик-, лонг- и хайлайнов.
- А также конструкция, материал, габариты, полезные опции в виде интегрированных блок-роликов, такелажных пластин и так далее.
Как пользоваться лайнлоками, наглядно показано в этом видеоролике.
Какой лайнлок выбрать
Хороший лайнлок должен обладать оптимальным балансом между разрывной нагрузкой и весом, не снижать прочность стропы, легко преднатягиваться и сводить к минимуму протравливание стропы в устройстве при переменных нагрузках. Основная проблема кроется в отсутствии сравнительных тестов различных лайнлоков. Поэтому реалии таковы, что в вопросе качества лайнлоков пока что приходится надеяться на тесты и описания производителей и отзывы коллег по цеху.
Простейшие самосборные лайнлоки подойдут тем, кто только делает свои первые шаги на коротких линиях и ограничен в бюджете.
Уникальные компактные лайнлоки типа Soft Ring, MightyLock и KingPin Weblock скорее подойдут для продвинутых слэклайнеров, кто ищет максимальные характеристики при минимальном размере. К ним можно отнести легкоходов и отдельных хай- и лонглайнеров.
Если вам нужен универсальный лайнлок для любых задач, выбирайте веблоки. Классические модели позволят безопасно вытянуть линию любой длины и на любой высоте, а также продлят срок службы вашей стропы. Среди веблоков также найдутся узкоспециализированные модели для мастеров триклайна или, например, экспедиционного хайлайна.

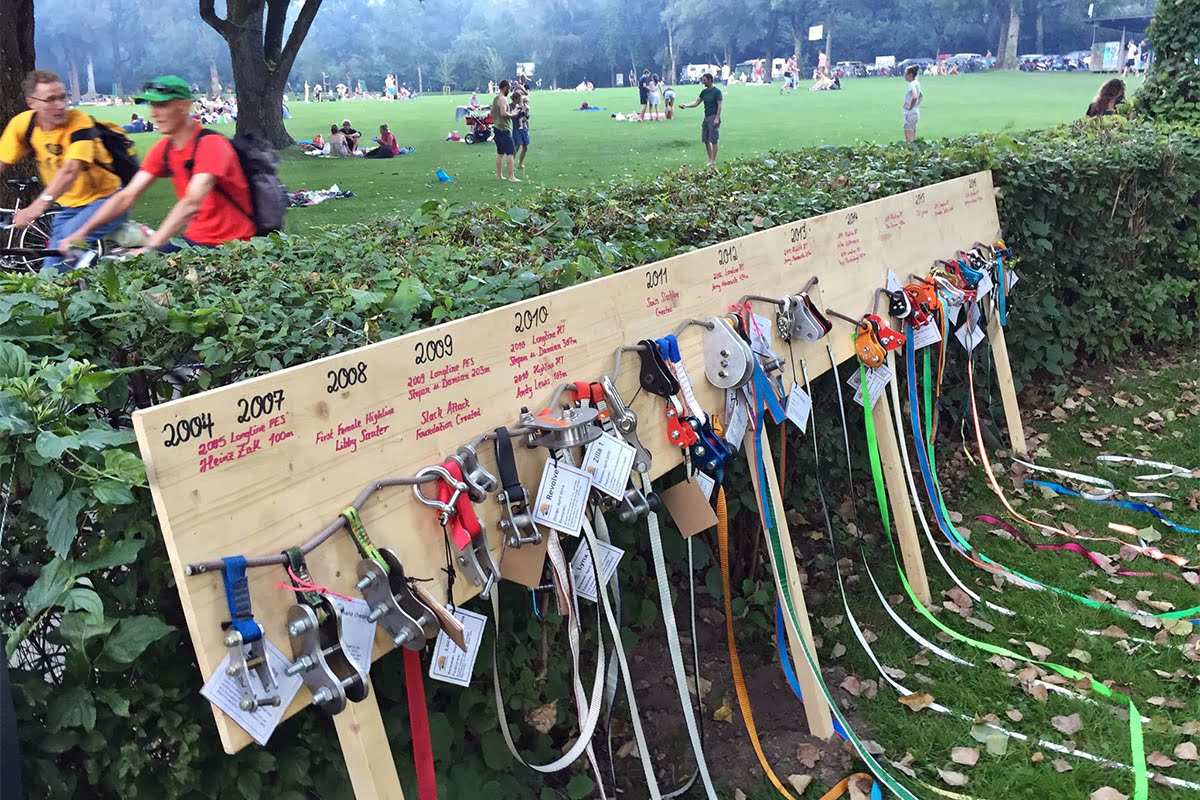

Стенка, посвящённая истории развития лайнлоков, на фестивале City Slack Festival — 2016 в Берне, Швейцария © Swiss-Slackline
Большой, наглядный, но очень английский видеообзор рассмотренного снаряжения. Итак, наша цепочка сложилась!
Точка закрепления — протектор — петля — коннектор — лайнлок — стропа
Теперь, какая бы у нас ни была стропа — 40 или 400 метров, мы знаем, как её закрепить. Дело за малым — натянуть её! Но об этом мы поговорим в следующем материале. Всем баланса!
