Это очередная статья из цикла «Стандарты и сертификация альпинистского снаряжения». Здесь мы разбираем минимальные требования, предъявляемые к тому или иному типу снаряжения согласно стандартам качества, и то, как готовые изделия проверяются на соответствие этим требованиям во время сертификации.
Сегодня у нас обзор одного технического регламента и шести стандартов, посвящённых привязям для работ на высоте:
- ТР ТС 019/2011 «О безопасности средств индивидуальной защиты»;
- EN 358:2018 и ГОСТ EN 358-2021 «Привязи для удержания и позиционирования»;
- EN 813:2008 и ГОСТ Р 58194-2018 / EN 813:2008 «Привязи для положения сидя»;
- EN 361:2002 и ГОСТ Р EN 361-2008 «Страховочные привязи».
ТР ТС означает технический регламент Таможенного союза, ГОСТ Р — национальный стандарт, ГОСТ — межгосударственный стандарт, EN — европейский стандарт. Следующие за буквами цифры обозначают номер стандарта. Цифры после дефиса или двоеточия указывают на дату принятия документа. Наличие EN в наименовании ГОСТа указывает на его связь с европейским стандартом.
Но не стоит пугаться количества стандартов. Нужно разобраться, чем одни привязи принципиально отличаются от других, а сравнение требований и характеристик уже дело техники. И де-факто освоить необходимо лишь три стандарта. Каждый из перечисленных ГОСТов является буквальным переводом стоящего с ним в паре европейского стандарта. Между оригинальными документами и их переводами успели пройти годы, но указанные версии всё ещё актуальны на момент написания статьи. Поэтому, разобравшись с отечественным ГОСТом, вы автоматически станете знатоком и европейского стандарта. А полученные знания позволят вам легко определять назначение и пределы возможностей даже не сертифицированных для нашего рынка моделей. По крайней мере, пока актуальные версии наших и европейских стандартов гармонизированы.
Все три стандарта качества будут рассмотрены в рамках одной статьи из-за особенностей современных привязей для работ на высоте. В подавляющем большинстве случаев они обладают комбинированной конструкцией, сертифицированной сразу по нескольким стандартам.

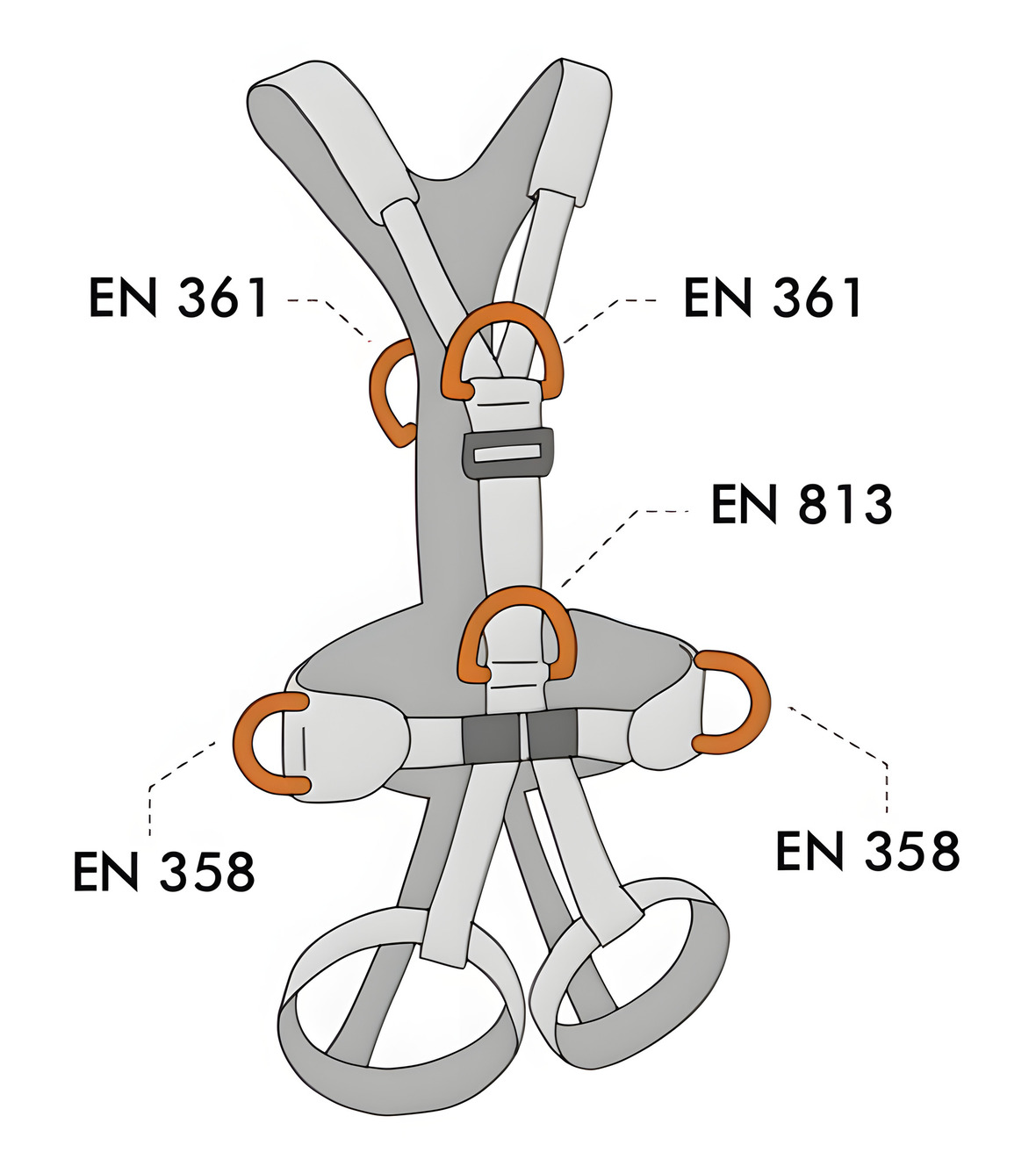

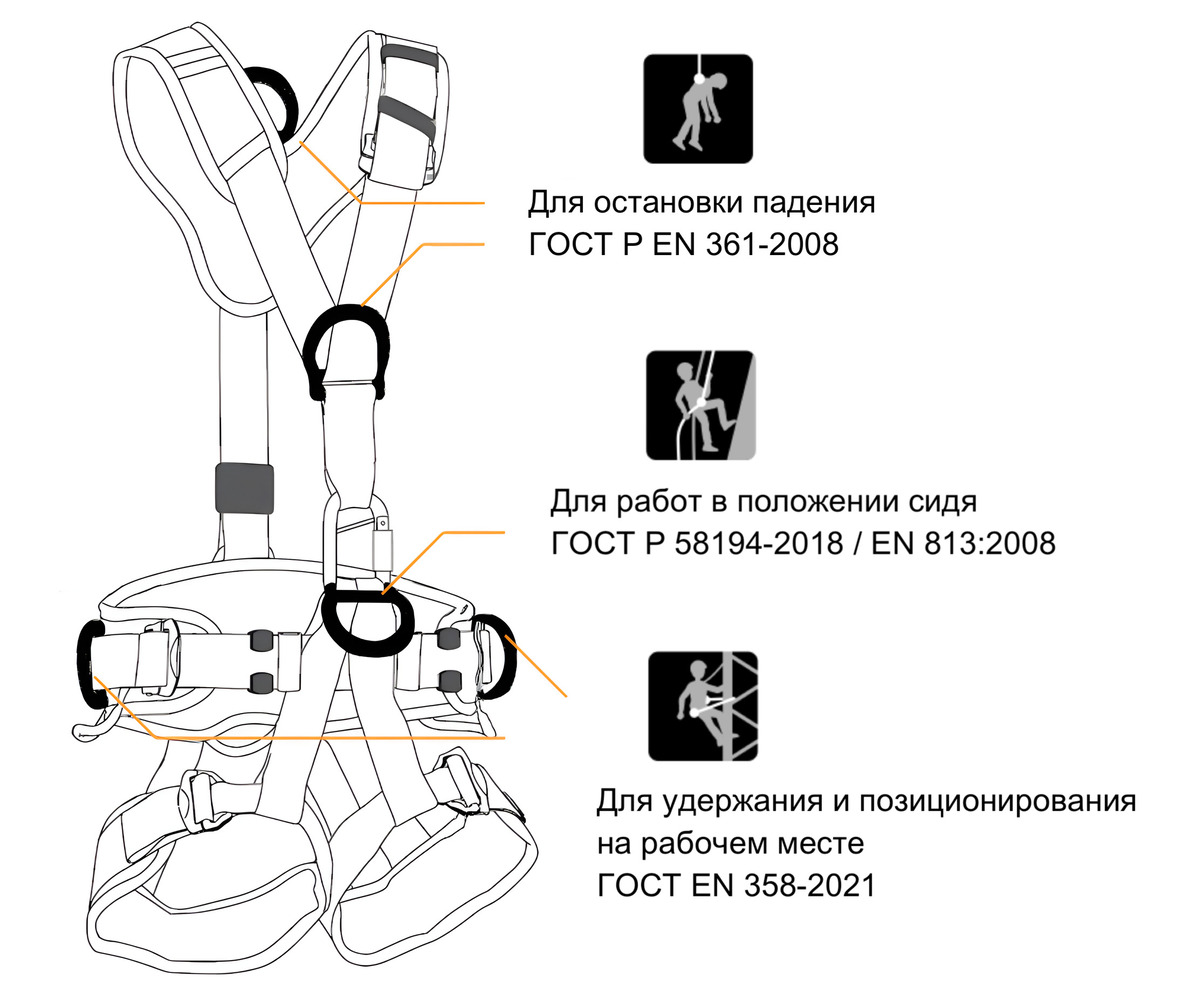

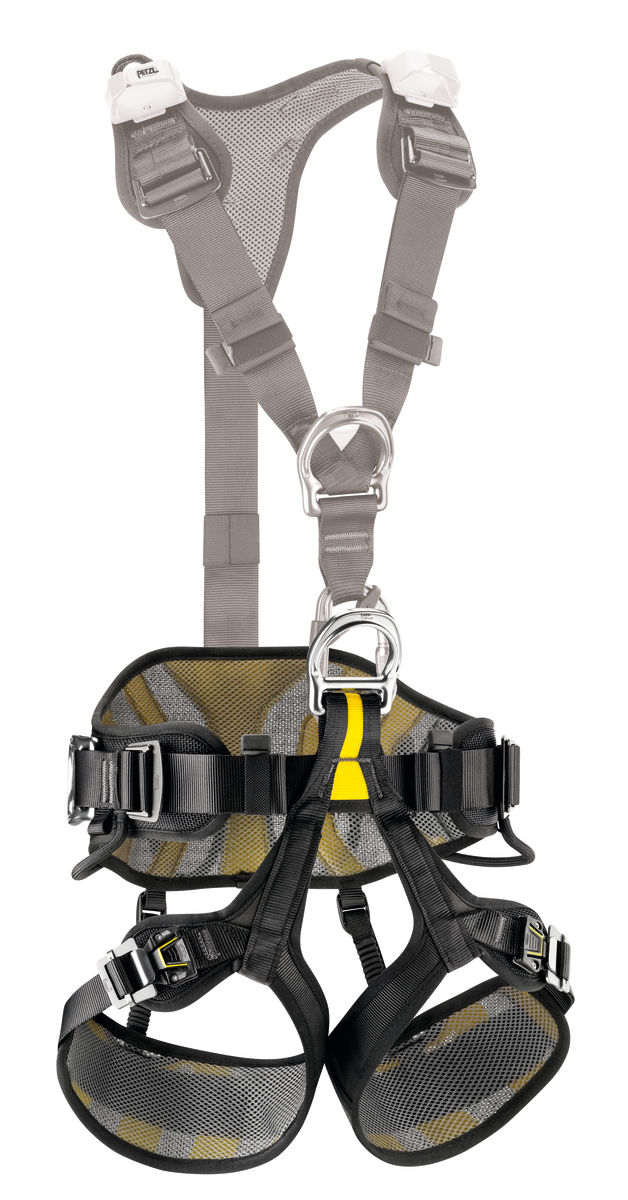

Классический пример современной комбинированной привязи для работ на высоте, удовлетворяющей требованиям всех трёх рассматриваемых стандартов. Источник: kong.it

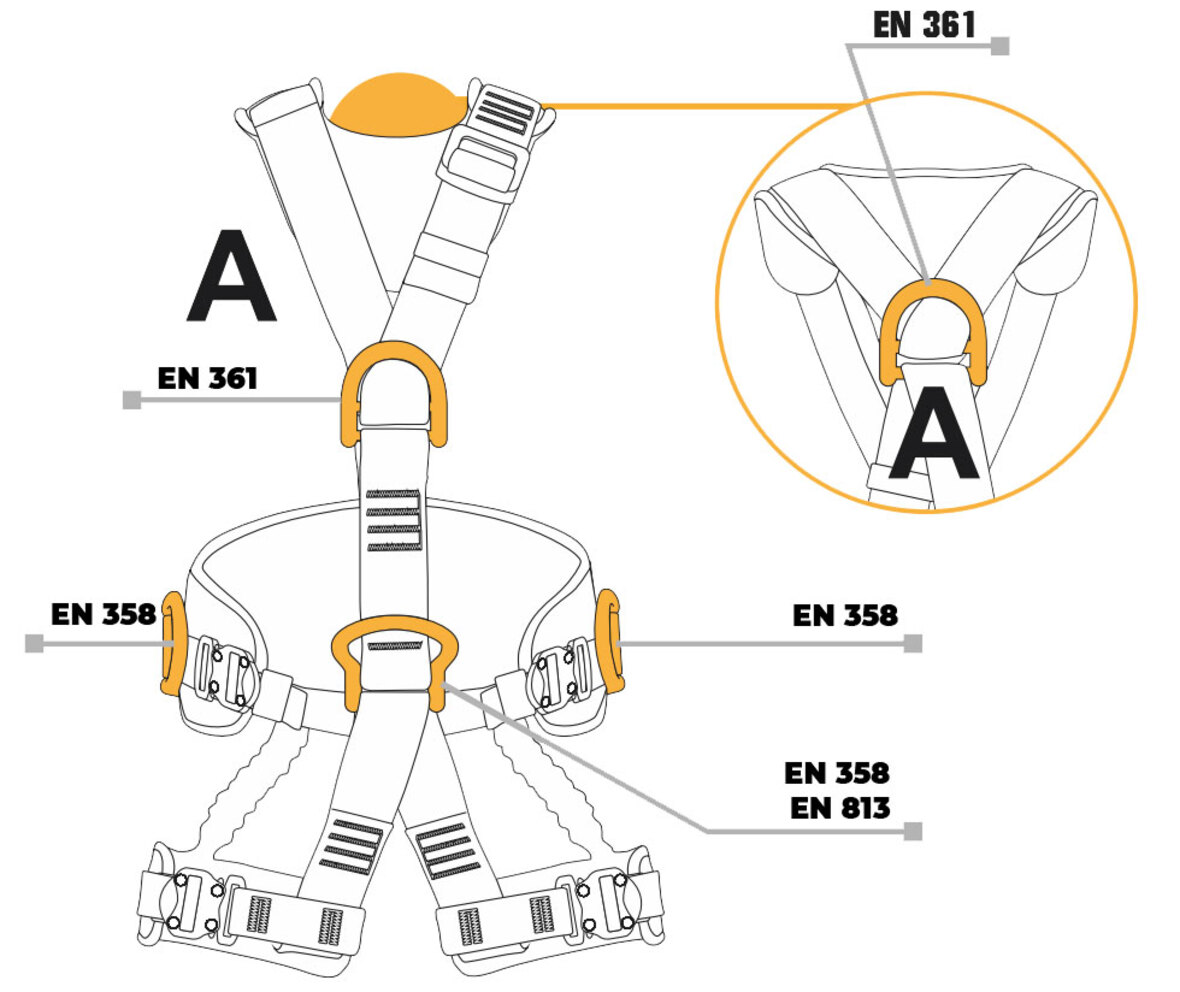

Одно изделие может подходить для выполнения различных функций: удержание, позиционирование, страховка или работы в рамках канатного доступа. Подробнее о них вы можете узнать из:
- EN 363:2018 и ГОСТ Р 58208-2018 / EN 363:2008 «Системы индивидуальной защиты от падения с высоты»;
- Приказа Минтруда РФ от 16.11.2020 N 782Н «Об утверждении Правил по охране труда при работе на высоте».
Начать же предлагается с Технического регламента Таможенного союза ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». Документ примечателен тем, что содержит наименьшее количество требований к привязям для работ на высоте, но все они обязательны к исполнению на территории РФ, в отличие от требований из добровольных стандартов.
ТР ТС 019/2011
Технический регламент — это нормативно-правовой акт, устанавливающий минимальные требования безопасности для продукции, которая может представлять угрозу для жизни и здоровья граждан, животных, растений, имущества и так далее. По силе технические регламенты приравниваются к законам, а их требования обязательны для исполнения на территории всех стран, входящих в Таможенный союз. Как итог, любой производимый или импортируемый товар, подпадающий под действие какого-либо технического регламента и не соответствующий или не прошедший проверку на соответствие его требованиям, не допускается к обращению на рынке.
Привязи для работ на высоте подпадают под действие ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». На средства индивидуальной защиты, используемые при проведении спортивных состязаний, его действие не распространяется. Именно поэтому спортивные беседки, а также полные и грудные обвязки, о которых мы писали в статье «Как сертифицируют спортивные страховочные обвязки», не подлежат обязательной сертификации на территории РФ.

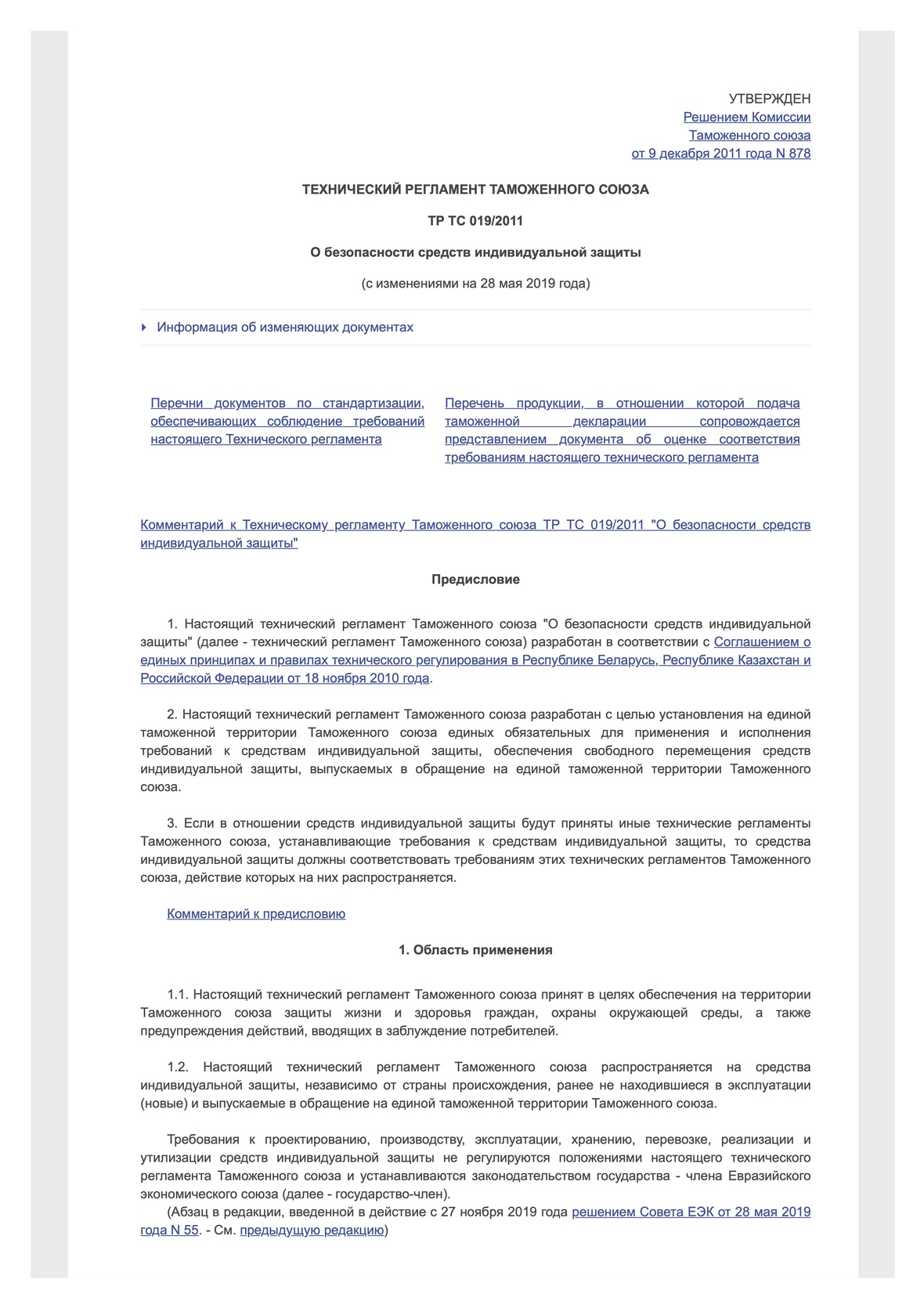

ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». Источник: docs.cntd.ru
Требования ТР ТС 019/2011 к привязям для работ на высоте
Раздел 4 ТР ТС 019/2011 устанавливает общие для всех СИЗ требования безопасности и требования в отношении конкретных категорий.
К общим требованиям относятся, например, требования к санитарно-химическим показателям материалов, удобству, размерному ряду, маркировке, эксплуатационной документации средств индивидуальной защиты. В частности, «компоненты (материалы и швы) средств индивидуальной защиты, контактирующие с телом пользователя, не должны иметь выступы, которые могут вызвать раздражение кожи, намины, болевые ощущения или травму».
Но нас интересуют требования безопасности из пункта 4.3 «Средства индивидуальной защиты от механических воздействий», точнее его подпункта 21 «Средства индивидуальной защиты от падения с высоты», и лишь те из них, что применимы к привязям для работ на высоте. Их немного:
- Средства индивидуальной защиты от падения с высоты должны иметь конструкцию, исключающую травмирование спины при выполнении работ, в том числе в неудобных позах, выпадение человека из средства индивидуальной защиты, а также самопроизвольное разъединение соединительных элементов средства индивидуальной защиты.
- Застёжки средств индивидуальной защиты от падения с высоты должны исключать возможность самопроизвольного открывания и располагаться спереди.
- Компоненты и соединительные элементы страховочных и удерживающих систем (Привязи входят в данные системы. — Прим. автора) должны выдерживать статическую нагрузку не менее 15 кН.
- Средства индивидуальной защиты от падения с высоты должны выдерживать динамическую нагрузку, возникающую при падении груза массой 100 кг с высоты, равной 4 м, 2 м и 1 м, а удерживающие привязи (пояса предохранительные безлямочные) — с высоты, равной двум максимальным длинам стропа.
И, по сути, это все обязательные требования, предъявляемые к привязям для работ на высоте в Российской Федерации. Но есть один нюанс.
Применение стандартов для подтверждения требований ТР ТС 019/2011
Как гласит пункт 5.1 ТР ТС 019/2011, «Соответствие средств индивидуальной защиты настоящему техническому регламенту Таможенного союза обеспечивается выполнением его требований безопасности непосредственно, а также путём использования стандартов, включённых в
Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований настоящего технического регламента Таможенного союза».
Какое отношение могут иметь добровольные стандарты к техническому регламенту Таможенного союза?
ТР ТС 019/2011 устанавливает лишь минимальные требования безопасности, крайне поверхностно проходясь по огромному числу средств индивидуальной защиты. И чтобы из всего этого объёма СИЗов выделить отдельные типы, а затем понять, как именно проверять их на соответствие рассмотренным ранее требованиям, необходимо значительно больше конкретики. Вот тут на помощь и приходят стандарты (ГОСТ Р и ГОСТ), каждый из которых регламентирует свой тип снаряжения. Если ограничиться привязями, то к таким стандартам можно отнести:
- ГОСТ EN 358-2021 «Привязи для удержания и позиционирования»;
- ГОСТ Р 58194-2018 / EN 813:2008 «Привязи для положения сидя»;
- ГОСТ Р EN 361-2008 «Страховочные привязи»;
- ГОСТ EN 1497-2014 «Привязи спасательные»;
- ГОСТ 32489-2013 «Пояса предохранительные строительные».
Все эти стандарты, а точнее отдельные их пункты, дополняют требования безопасности ТР ТС 019/2011 и включены в тот самый Перечень стандартов. Их применение на добровольной основе обеспечивает соблюдение требований ТР ТС 019/2011. Более того, в них же прописаны не только требования к безопасности, но и правила отбора испытательных образцов, а также правила и методы проведения испытаний, благодаря которым и будет подтверждаться соответствие, в частности:
- ГОСТ Р 12.4.206-99 «Средства индивидуальной защиты от падения с высоты. Методы испытаний».
Для таких стандартов существует отдельный Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований настоящего технического регламента Таможенного союза и осуществления оценки соответствия продукции.
Вот и получается, что, несмотря на то, что по умолчанию все стандарты в нашей стране являются добровольными, некоторые из них применяются на постоянной основе для подтверждения соответствия требованиям технических регламентов Таможенного союза.

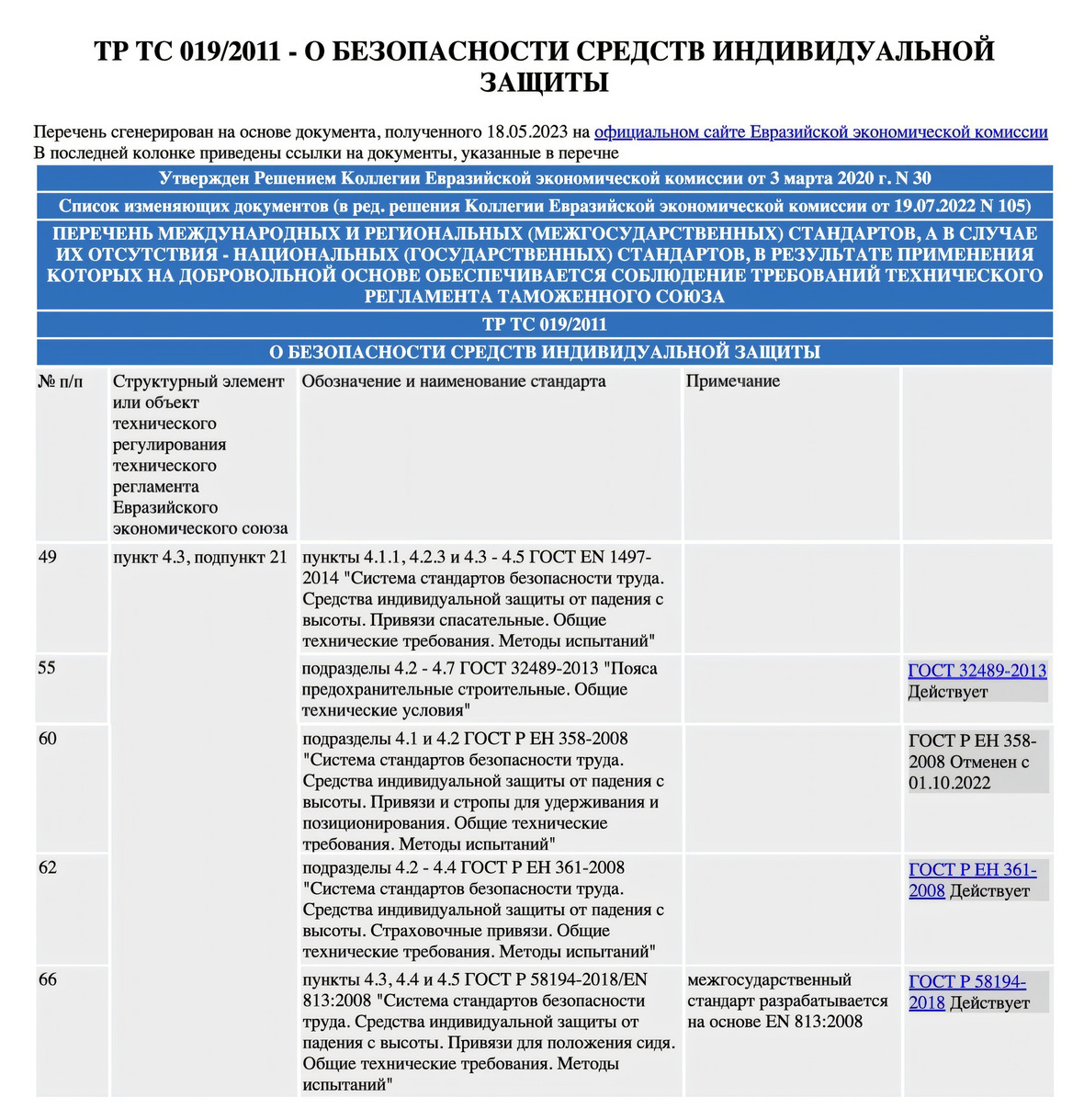

Для наглядности в данной иллюстрации Перечня выделены лишь те стандарты, что имеют отношение к привязям. Обратите внимание, что для подтверждения соответствия того или иного типа привязи ТР ТС 019/2011 необходимо выполнить требования не всего стандарта, а лишь конкретных его подразделов и пунктов, коррелирующих с рассмотренным ранее подпунктом 21 пункта 4.3 ТР ТС 019/2011. Утративший силу ГОСТ Р EN 358-2008 «Привязи для удержания и позиционирования» заменил ГОСТ EN 358-2021. Источник: gostinfo.ru
Как проходит обязательная сертификация привязей для работ на высоте
В зависимости от того, сертифицируется ли серийное производство или партия привязей, внедрена ли у производителя система менеджмента качества, а также ряда других критериев, применяется та или иная последовательность действий — схема сертификации. Согласно Приложению № 4 к ТР ТС 019/2011 для средств индивидуальной защиты от падения с высоты применяются следующие схемы сертификации: 1С, 3С, 4С, 5С, 6С. Подробнее о каждой из этих схем можно узнать из раздела III Решения Совета ЕЭК от 18.04.2018 № 44 «О типовых схемах оценки соответствия».
Типичная процедура выглядит так:
- Производитель или импортёр обращается в орган, имеющий аккредитацию в области сертификации средств индивидуальной защиты от падения с высоты.
- Орган анализирует полученную от заявителя техническую документацию и осуществляет отбор образцов для испытаний. В случае сертификации серийно выпускаемой продукции (схема сертификации 1С) также производится выезд экспертов для анализа производства.
- Орган по сертификации привлекает на договорной основе испытательную лабораторию, аккредитованную и включённую в Единый реестр аккредитованных лиц, для проведения контрольных испытаний.
- Лаборатория испытывает привязи согласно соответствующим их типу требованиям и методикам и выдаёт по результатам протокол испытаний.
- На основании всего перечисленного орган по сертификации принимает решение о выдаче сертификата соответствия техническому регламенту Таможенного союза 019/2011.

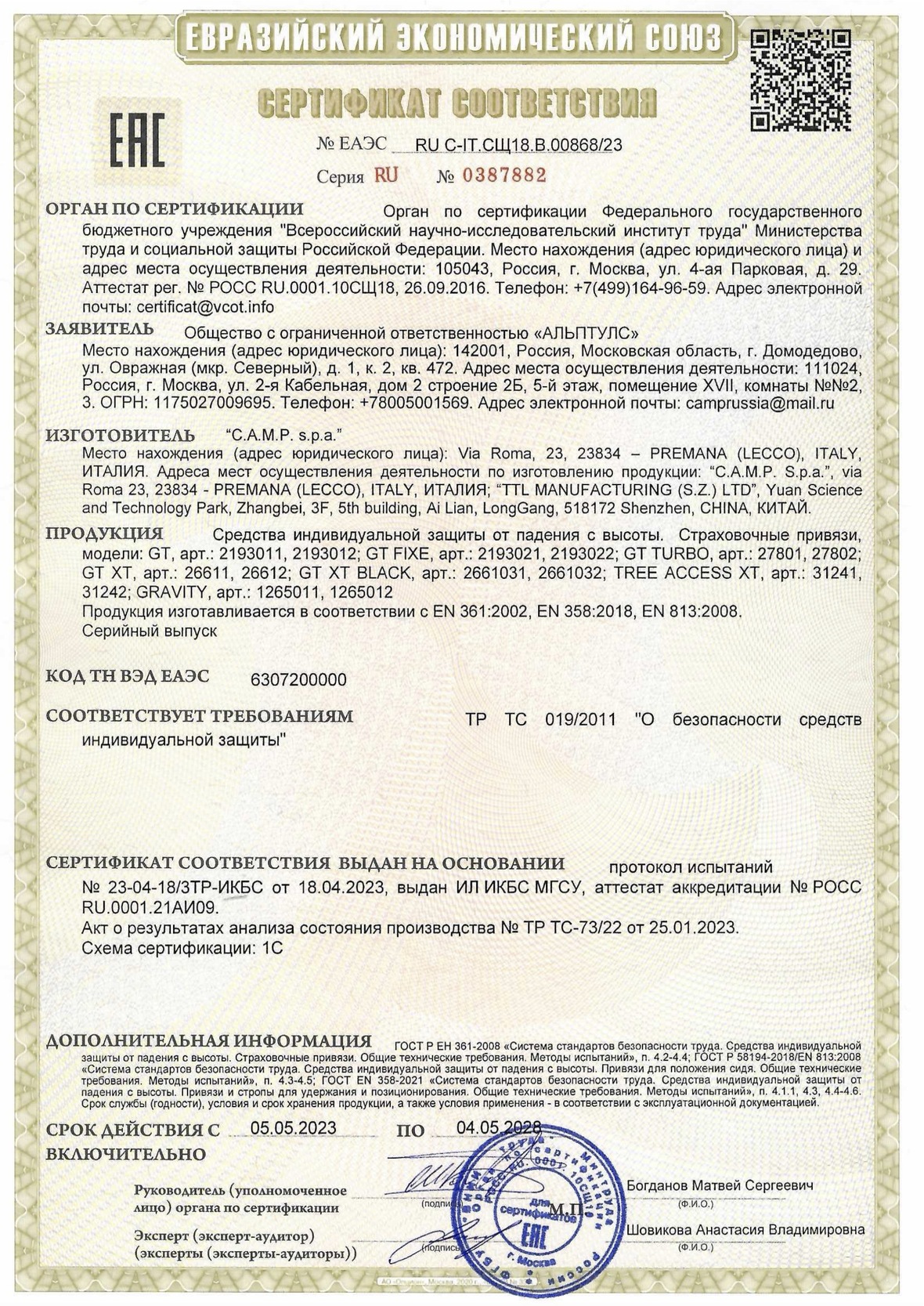

Сертификат соответствия ТР ТС 019/2011 для привязей CAMP. Форма сертификата установлена Решением Коллегии Евразийской экономической комиссии № 293 «О единых формах сертификата соответствия и декларации о соответствии требованиям технических регламентов». Источник: camp-russia.ru
Подлинность сертификатов соответствия можно проверить, воспользовавшись Единым реестром сертификатов соответствия на сайте Федеральной службы по аккредитации «Росаккредитация».
Действие сертификата соответствия на серийно выпускаемую продукцию устанавливается на срок не более 5 лет и распространяется на всю продукцию, выпущенную в период действия сертификата. То есть модели привязей CAMP из приведённого выше сертификата, произведённые в период с 05.05.2023 по 04.05.2028, могут законно продаваться даже после окончания действия данного сертификата вплоть до момента, пока не истечёт срок их годности. Если же речь идёт о сертификате ЕАС на отдельно поставляемую партию привязей, то срок его действия составляет не более года. Причём после окончания срока действия такого сертификата реализация нераспроданных привязей запрещается.
Маркировка привязей знаком ЕАС
Привязи, успешно прошедшие процедуру подтверждения соответствия требованиям ТР ТС, должны иметь маркировку «ЕАС» (от англ. Eurasian Conformity — Евразийское соответствие) — единый знак обращения продукции на рынке государств — членов Таможенного союза. Единый знак обращения наносится на трудноудаляемую этикетку и на упаковку, а также приводится в прилагаемой к привязи эксплуатационной документации.

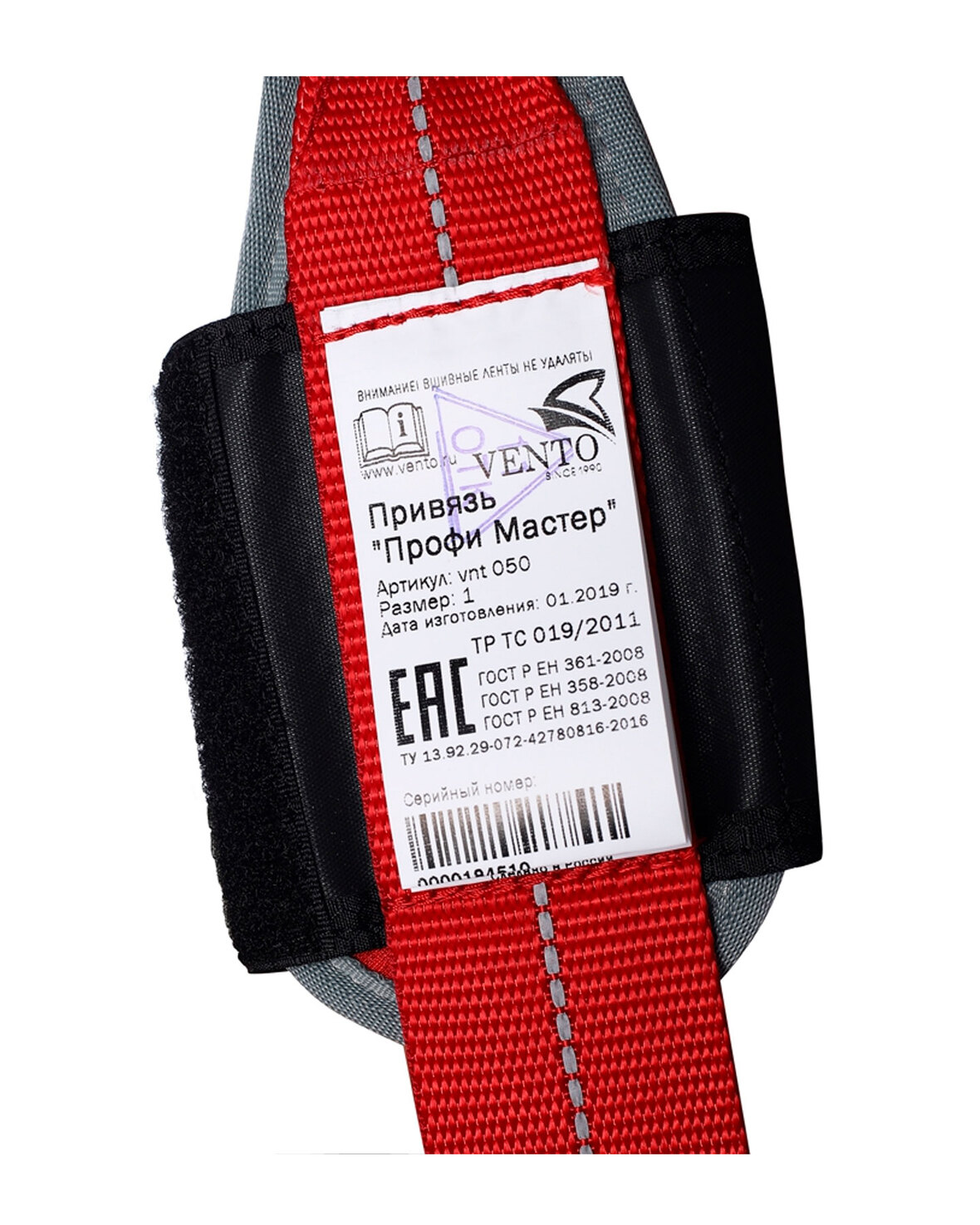

Единый знак обращения «ЕАС» на этикетке привязи Vento, свидетельствующий о соответствии ТР ТС 019/2011. Источник: planeta-sirius.ru
Привязи для удержания и рабочего позиционирования: EN 358:2018 и ГОСТ EN 358-2021
Межгосударственный стандарт ГОСТ EN 358-2021 «Средства индивидуальной защиты для рабочего позиционирования и предотвращения падения с высоты. Привязи и стропы для рабочего позиционирования и удержания» идентичен европейскому стандарту EN 358:2018 «Personal protective equipment for work positioning and prevention of falls from a height — Belts and lanyards for work positioning or restraint». Сразу оговоримся, что в рамках этой статьи мы рассмотрим лишь требования данных стандартов к привязям, оставив также упоминающиеся там стропы для будущих материалов.
ГОСТ EN 358-2021 выделяет два типа привязей.
Привязь для удержания (restraint belt) — это набор лямок, фурнитуры, пряжек или других элементов в виде поясного ремня с одним или несколькими элементами крепления для удержания тела человека.

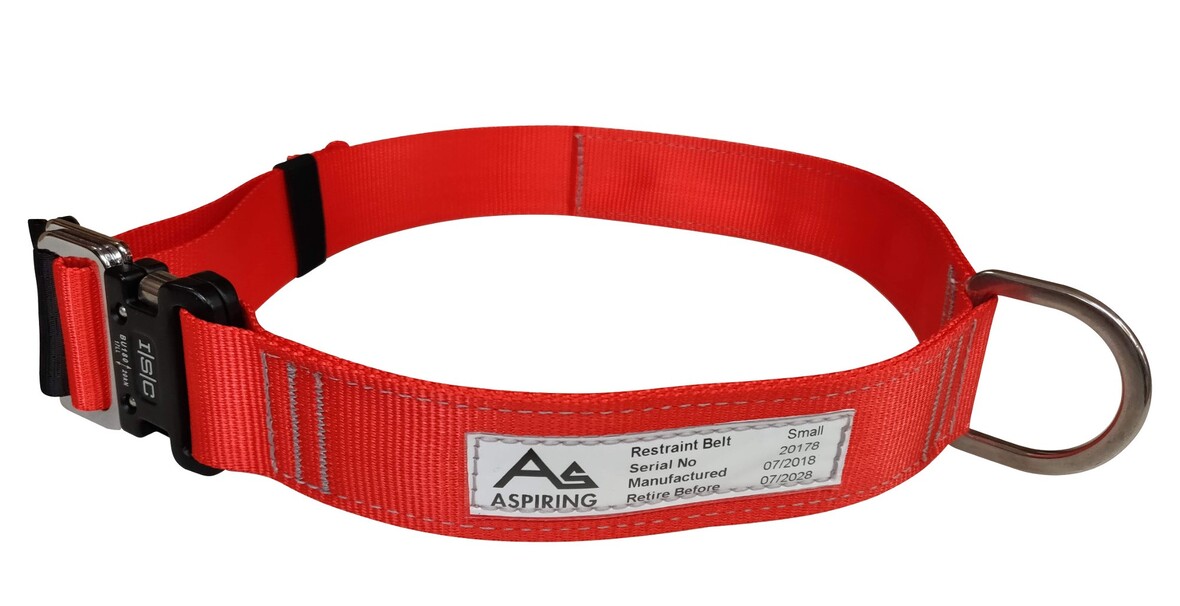

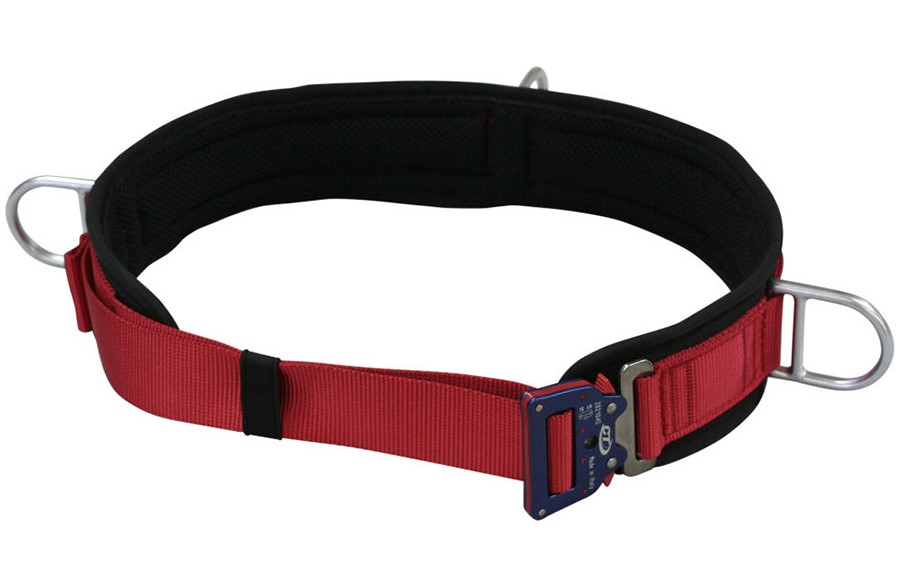

Привязь для удержания согласно EN 358. Источник: aspiring.co.nz
Привязь для рабочего позиционирования (work positioning belt) — это совокупность лямок, фурнитуры, пряжек, опоры для спины или других элементов в виде поясного ремня с одним элементом крепления в области живота и/или боковыми элементами крепления с целью обеспечения рабочего позиционирования.
Привязь для рабочего позиционирования согласно EN 358. От привязей для удержания её отличает наличие опоры для спины (в данном случае — чёрная смягчающая подкладка) и чётко регламентированное расположение элементов крепления (в данном случае — по бокам). Источник: aspiring.co.nz
Таким образом, оба типа привязей состоят из поясного ремня, но имеют отличия по конструкции и назначению.
В оригинальном EN-стандарте для обозначения данных изделий используется слово belt, то есть «ремень» или «пояс». Авторы же ГОСТа решили использовать слово «привязь», которому в английском соответствует harness. Вероятно, они выбрали такую формулировку, желая отделить современные изделия от морально устаревших предохранительных поясов, описанных в стандарте
ГОСТ 32489-2013. Это ещё одно похожее по смыслу, но отличающееся по конструкции изделие, которое может применяться схожим с привязями для удержания способом. ТР ТС 019/2011 даже ставит между ними знак равенства: «Удерживающая привязь (пояс предохранительный безлямочный) — компонент, охватывающий туловище человека и состоящий из отдельных деталей, которые в сочетании со стропами фиксируют пользователя на определённой высоте во время работы».
Пояс предохранительный строительный безлямочный — устаревшая и редко встречающаяся конструкция, по праву уступившая место привязям для удержания и позиционирования. Источник: vseinstrumenti.ru
Область применения привязей для удержания и рабочего позиционирования
Привязи, изготовленные в соответствии с ГОСТ EN 358-2021, предназначены для:
Удержания (restraint) — предотвращения принятия пользователем положения, при котором может произойти падение.

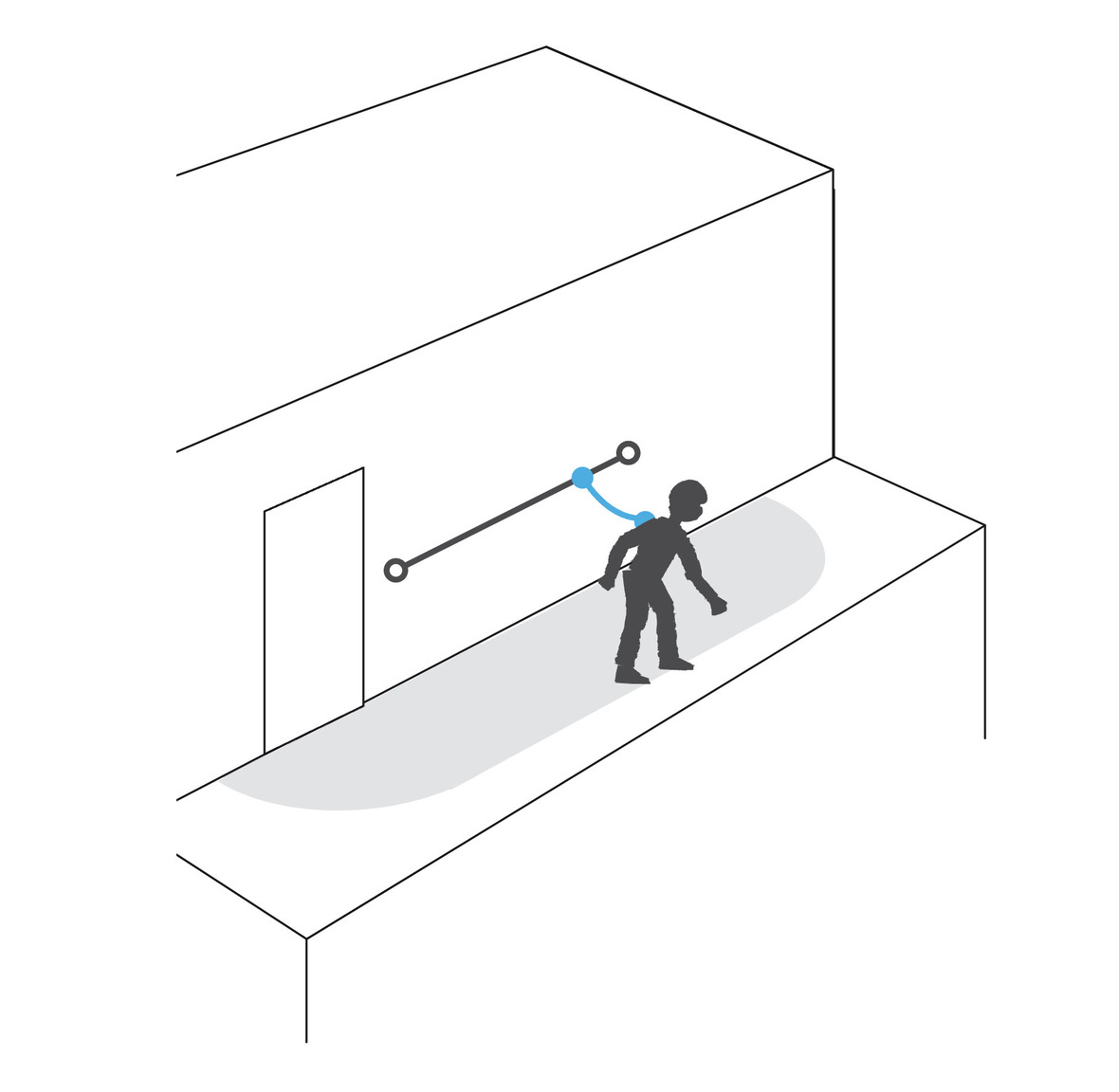

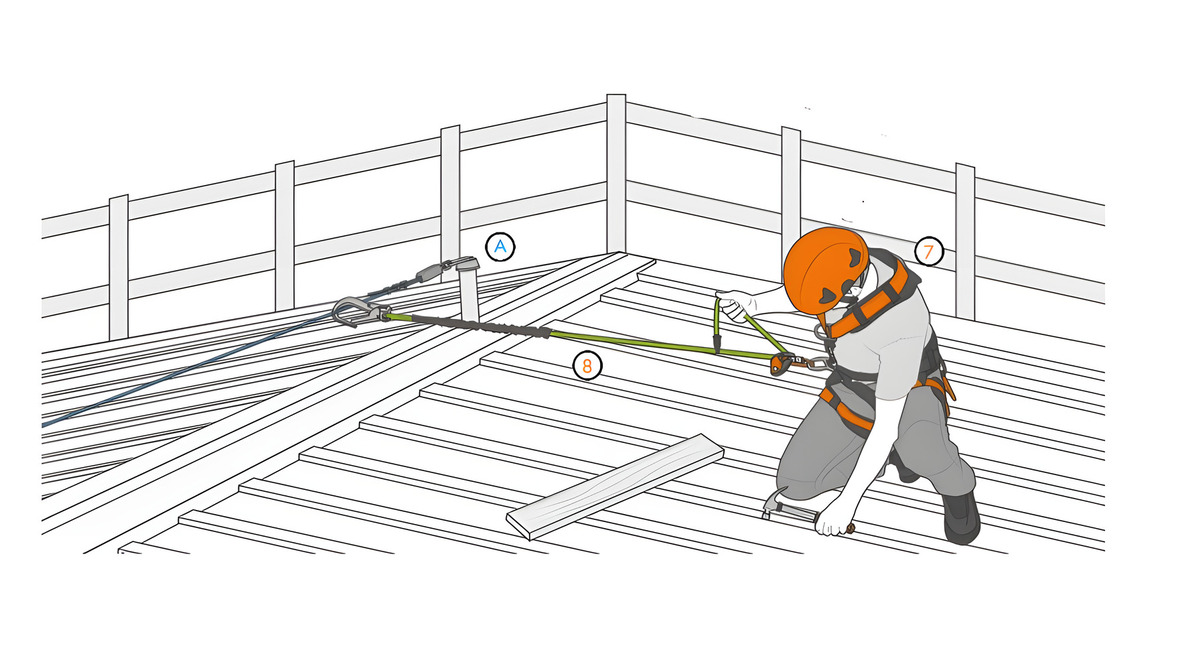

Пример удерживающей системы, ограничивающей область свободного перемещения работника и не позволяющей ему оказаться в зоне риска падения. Источник: petzl.com
Рабочего позиционирования (work positioning) — поддержания устойчивого положения за счёт опоры на натянутый строп для предотвращения соскальзывания или падения.
Пример позиционирования на рабочем месте (работы в подпоре), в котором работник при помощи привязи и находящегося в натянутом состоянии стропа принимает устойчивое положение, предотвращая возможность падения и освобождая руки для работы. Источник: alpindustria.pro
Теперь внимательно! Для одной задачи могут подходить самые разные привязи. Так, например, для удержания, как это ни странно, подходят не только привязи для удержания, но и привязи для рабочего позиционирования, привязи для положения сидя и страховочные привязи. А вот для задач рабочего позиционирования хоть и потребуются привязи для рабочего позиционирования или положения сидя, но их одних будет недостаточно. Как так? Давайте разбираться.
Стандарт ГОСТ EN 358-2021 устанавливает, что ни привязи для удержания, ни привязи для рабочего позиционирования (ни безлямочные предохранительные пояса) по своей конструкции не предназначены для удержания тела пользователя во время падения.
Вы правильно поняли: удержание и удержание во время падения — это не одно и то же! И как вы могли заметить, у стандартов есть определённые проблемы с формулировками. Здесь авторы хотят сказать, что привязи для удержания и позиционирования не предназначены для остановки падения, проще говоря — страховки (fall arrest).
Почему? Объясняет Приказ Минтруда № 782Н «Об утверждении Правил по охране труда при работе на высоте»: «Использование безлямочных предохранительных поясов в страховочных системах запрещено ввиду риска травмирования или смерти вследствие ударного воздействия на позвоночник работника при остановке падения, выпадения работника из предохранительного пояса или невозможности длительного статичного пребывания работника в предохранительном поясе в состоянии зависания».

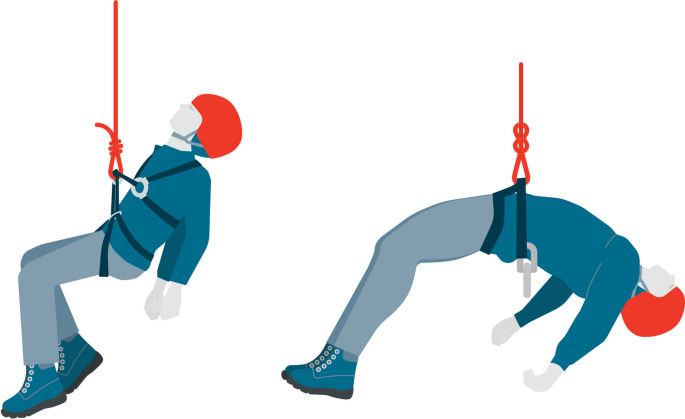

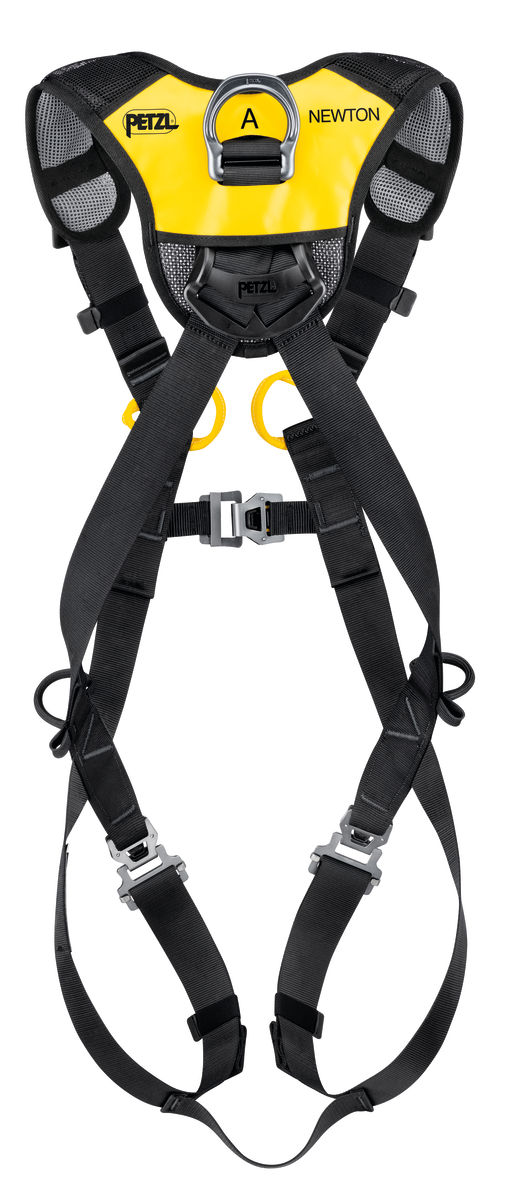

Страховочные привязи (слева), в отличие от привязей для удержания, позиционирования и положения сидя (справа), всегда обладают ножными и плечевыми обхватами, а также точкой крепления, находящейся выше центра тяжести, что обеспечивает равномерное распределение нагрузки по телу и расположение пользователя головой вверх даже в бессознательном состоянии. Источник: sjtrem.biomedcentral.com
Таким образом, рассматриваемые привязи (пояса) могут применяться лишь в случаях, когда вероятность падения полностью исключена. Но если работа в рамках удерживающей системы предполагает, что пользователь физически не сможет попасть в зону риска, то рабочее позиционирование априори подразумевает нахождение пользователя в зоне возможного падения. И будь то позиционирование на наклонной крыше, мачте сотовой связи, вышке, столбе или дереве — во всех этих случаях, насколько бы устойчивое положение ни принял пользователь, он не сможет полностью исключить риск оступиться, упасть или, например, случайно перерезать инструментом удерживающий его строп. Да и в большинстве этих случаев до точки рабочего позиционирования ещё необходимо как-то добраться, что также предполагает риск падения. Вот и получается парадокс: привязи для позиционирования имеют смысл лишь там, где можно упасть. Но привязи для позиционирования не могут защитить пользователя в случае падения. Как тогда быть?
Приказ Минтруда № 782Н устанавливает, что использование системы позиционирования требует обязательного наличия страховочной системы. И именно по этой причине привязи для удержания и рабочего позиционирования в подавляющем большинстве случаев объединяются со страховочными привязями в единое изделие. А вот чистой воды пояса, что мы рассматривали вначале, применяются очень редко из-за своего крайне ограниченного в современных реалиях функционала.

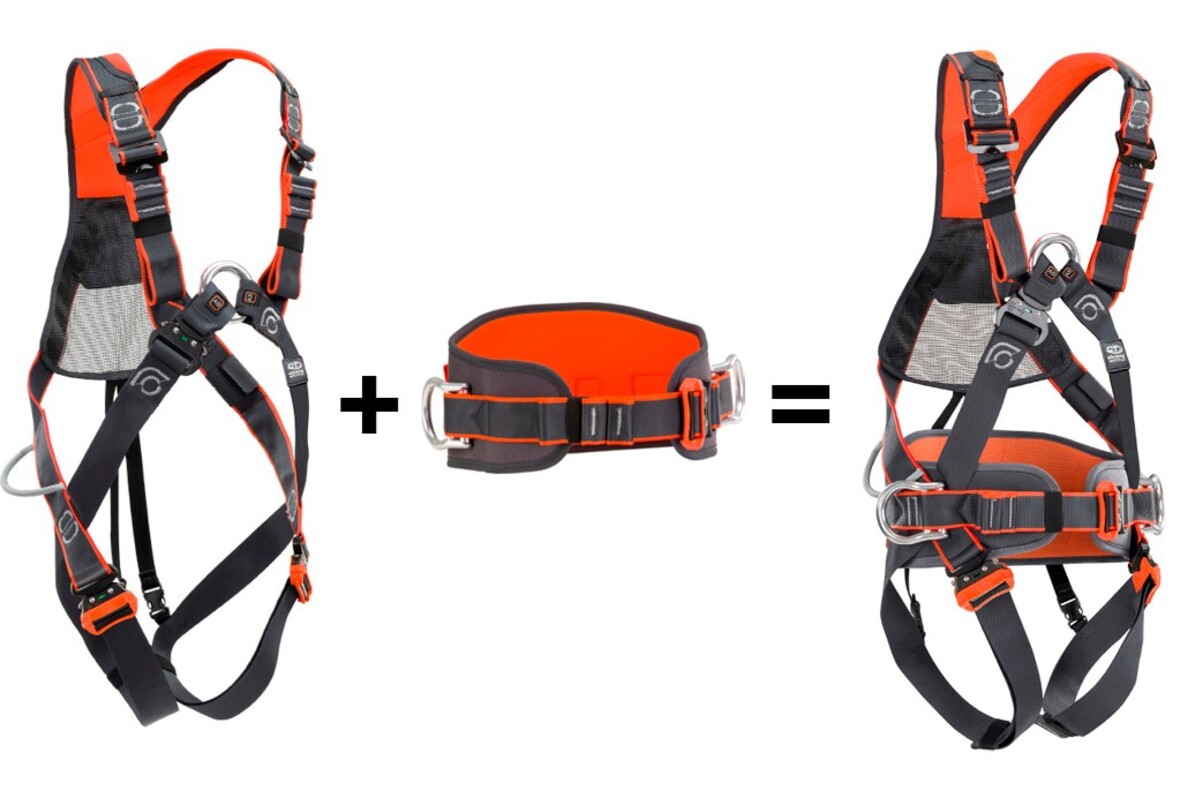

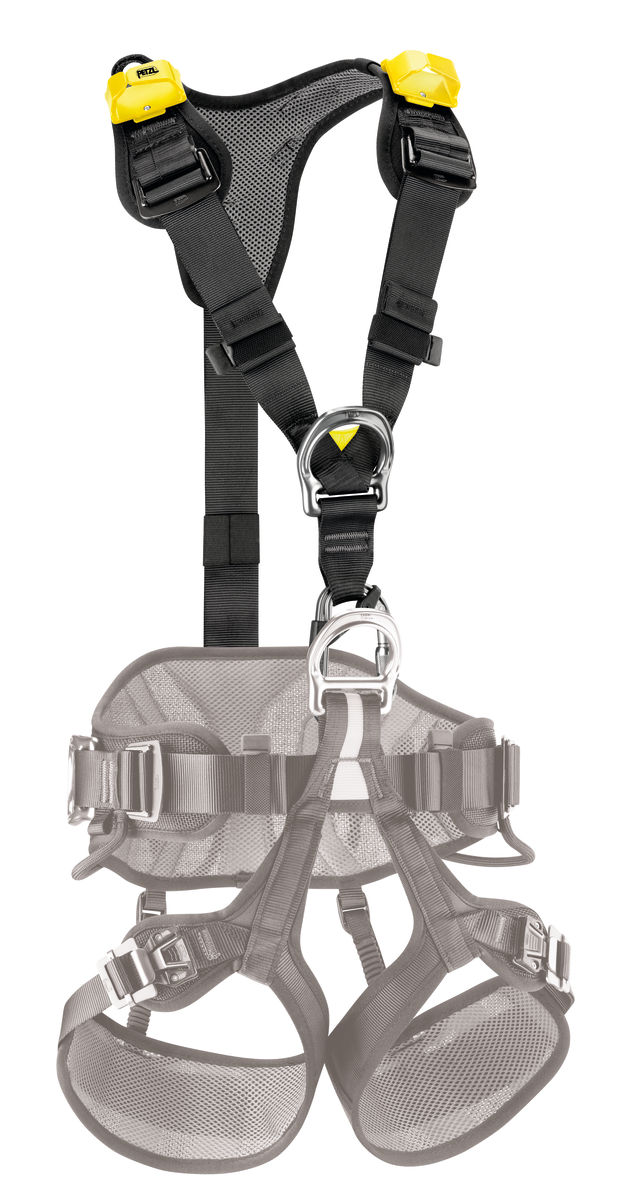

Пример модульной системы, когда страховочная привязь CT «Work Tec 140» (EN 361) может быть совмещена с привязью для рабочего позиционирования CT «Waist Tec» (EN 358) для получения комбинированной системы (EN 361 + EN 358). Источник: climbingtechnology.com
Какие требования предъявляют к привязям для удержания и рабочего позиционирования
Материалы и конструкция
- Материалы пояса, которые могут контактировать с кожей, не должны оказывать раздражающего или сенсибилизирующего воздействия.
- Тканые ленты и швейные нитки должны быть изготовлены из синтетических многофиламентных или комплексных нитей, подходящих для предполагаемого использования. Прочность на разрыв синтетических волокон должна составлять не менее 0,6 Н/текс.
- Цвет швейной нитки должен быть выбран таким образом, чтобы он контрастировал с цветом лямки, тем самым облегчая проверку швов.
- На всех деталях поясного ремня не должно быть острых краёв и заусенцев, которые могут привести к травмам.
- Поясные ремни должны регулироваться по размеру в пределах диапазона, указанного изготовителем.
- Поясные ремни должны иметь как минимум один элемент крепления, предназначенный для соединения с компонентами, воспринимающими нагрузку. Например, со стропом. Если поясной ремень оснащён двумя точками крепления для рабочего позиционирования, то при использовании один из элементов крепления должен находиться в правой четверти, а другой — в левой передней четверти поясного ремня.
- Ширина пояса — не менее 43 мм.
- Привязи для рабочего позиционирования должны иметь опору для спины. Минимальная длина опоры для спины должна быть на 50 мм больше половины окружности ремня, когда он отрегулирован на максимальный размер талии. Ширина спинной опоры должна быть не менее 100 мм на участке размером 200 мм, симметрично расположенном по отношению к позвоночнику пользователя. На других участках она должна иметь ширину не менее 60 мм.
- Застёжки должны быть спроектированы и изготовлены так, чтобы при правильном закрытии не могло произойти их непреднамеренного раскрытия и чтобы их можно было открыть только в результате не менее двух различных преднамеренных ручных действий.
- Если застёжки спроектированы и изготовлены таким образом, что их можно открыть нажатием двух кнопок, то кнопки должны возвращаться в исходное положение.

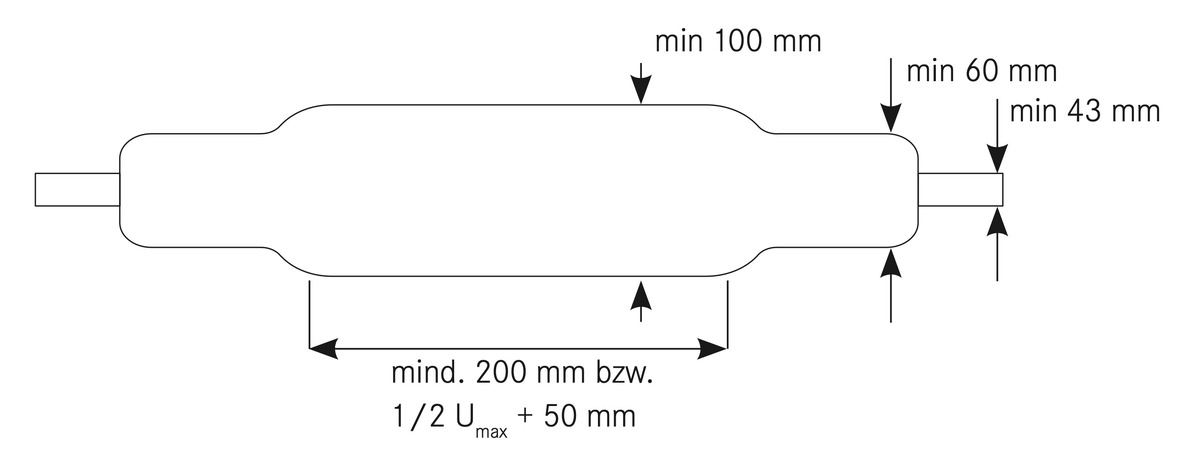

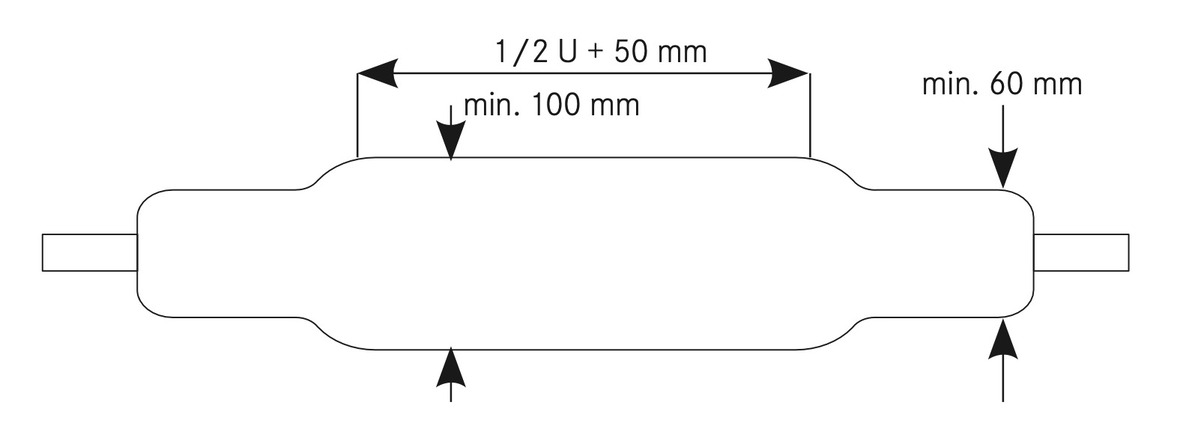

Требования к конструкции поясного ремня и опоры для спины согласно EN 358:2018 и ГОСТ EN 358-2021. Источник: edelrid.com

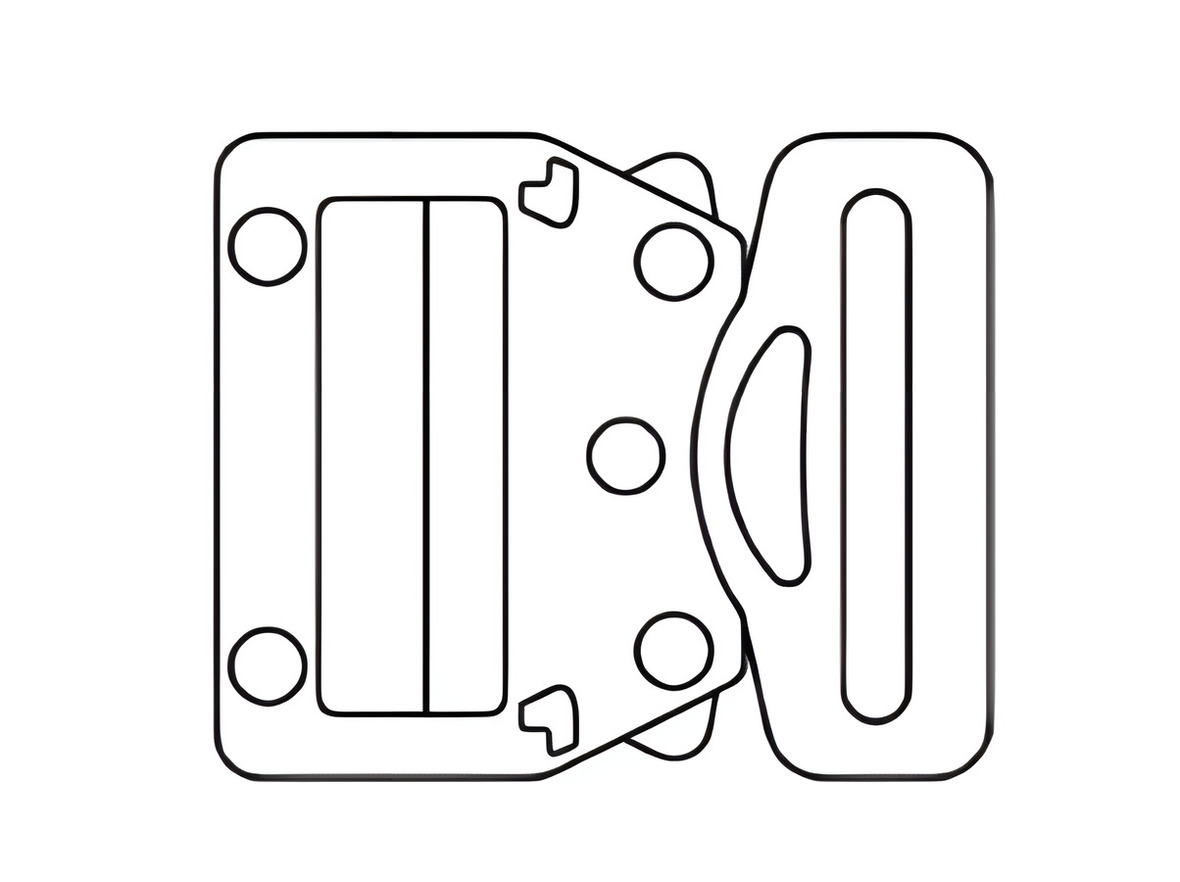

Пример конструкции застёжек с кнопками. Источник: ГОСТ EN 358-2021
Как проходит проверка двухкнопочных застёжек
Застёжку подвешивают, используя части поясного ремня и испытательный груз массой 1 кг. Длина ремня между измерительным прибором и застёжкой не должна превышать 100 мм. Длина ремня между застёжкой и испытательным грузом не должна превышать 100 мм. Застёжку крепят к конструкции так, чтобы исключить её перекручивание. Кнопку на противоположной стороне конструкции нажимают в открытое положение или, если открытое положение не может быть достигнуто, прикладывают нагрузку 200 Н с помощью ручного динамометра — застёжка не должна сдвигаться в сторону.
Затем проверяют, удерживает ли застёжка испытательный груз. После отпускания проверяют, возвращается ли кнопка в исходное положение. Если она не возвращается в исходное положение, поворачивают застёжку, снова закрепляют испытательный груз к тому же концу ремня и таким же способом нажимают на другую кнопку. Проверяют, удерживает ли застёжка испытательный груз.
Испытание повторяют, но первой нажимают другую кнопку.
Испытания повторяют с использованием испытательных грузов массой 5 кг и 10 кг.

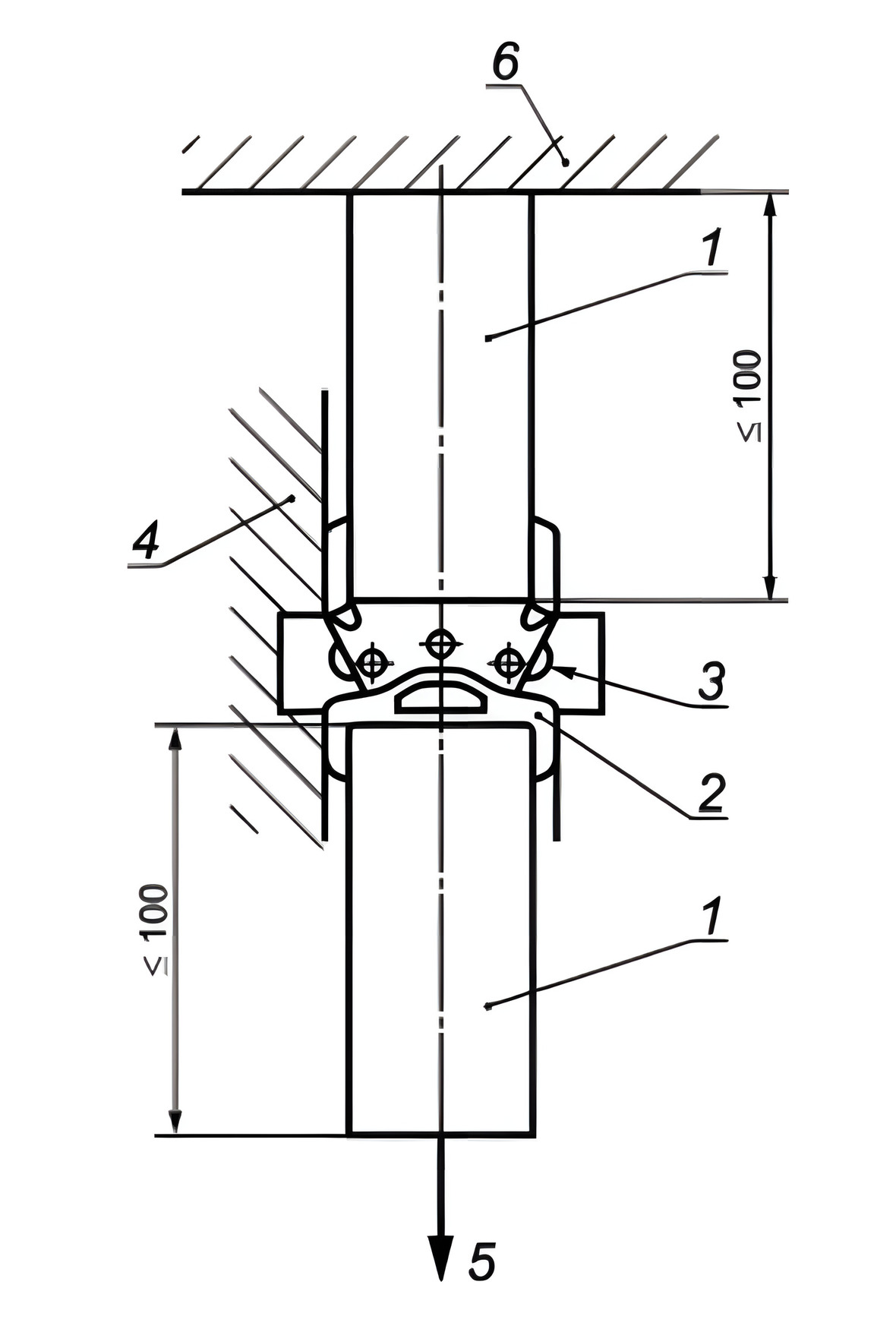

Пример проведения испытания застёжек, которые в результате нажатия на две кнопки под нагрузкой могут открыться. 1 — часть поясного ремня; 2 — застёжка; 3 — механизм открывания; 4 — жёсткая конструкция; 5 — испытательный груз; 6 — испытательное оборудование. Закрепление застёжки к конструкции во избежание скручивания на рисунке не изображено. Источник: ГОСТ EN 358-2021
Проверка на устойчивость к коррозии
Ни на одной металлической детали привязей для удержания и рабочего позиционирования не должно присутствовать признаков коррозии, которые могли бы нарушить их свойства. Наличие потускнения и белого налёта допускается.
При этом изготовитель должен стараться не комбинировать различные металлы, так как это может привести к нежелательной гальванической реакции. Также соответствие требованию стандарта не предполагает использования устройства в морской среде.
Все металлические детали привязей подвергают воздействию нейтрального соляного тумана в соответствии с требованиями EN ISO 9227 / ГОСТ 34388-2023. Затем их подвергают сушке при температуре 20 ± 2 °С не менее 1 часа. Повторяют эту процедуру так, чтобы металлические детали в общей сложности подвергались воздействию тумана и сушке в течение ещё двух упомянутых циклов. При наличии признаков коррозии проводят испытания застёжки и элемента регулировки. Если необходимо, то испытательные образцы разбирают и осматривают.

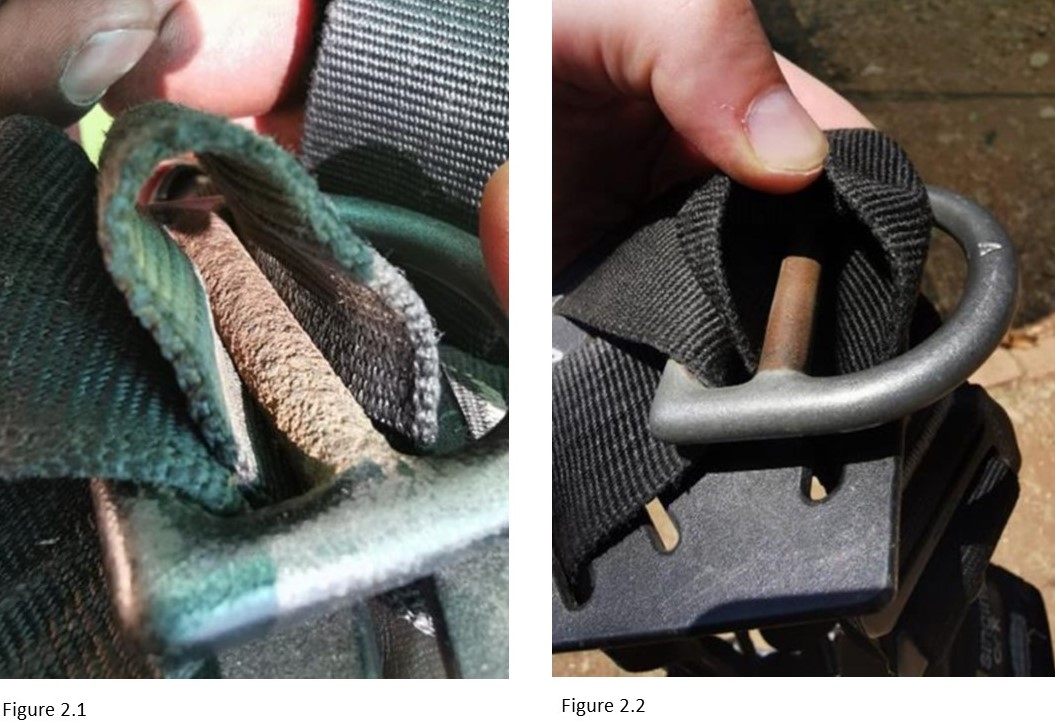

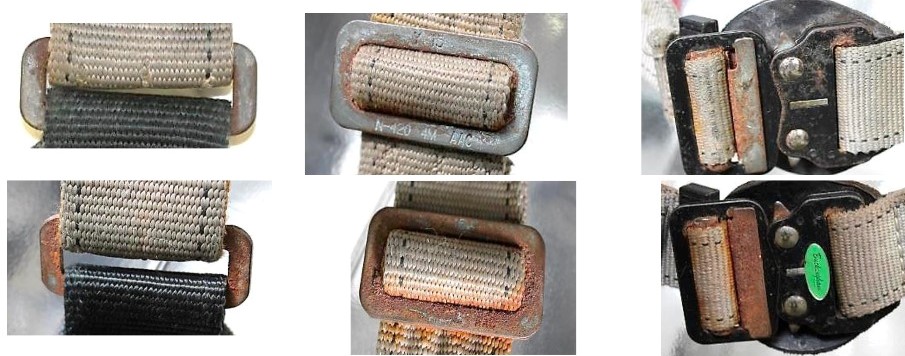

Последствия коррозии на металлических элементах привязей. Источник: buckinghammfg.com
Тест на статическую прочность
Поясной ремень должен выдерживать усилие 15 кН без высвобождения испытательного цилиндра. При этом перемещение и проскальзывание лямки в элементах регулировки не должно превышать 20 мм.
Оборудование для испытания привязей для удержания и рабочего позиционирования должно соответствовать требованиям пунктов 4.1 и 4.3 европейского стандарта EN 364:1992 «Personal protective equipment against falls from a height — Test methods» и российского аналога ГОСТ Р 12.4.206-99.

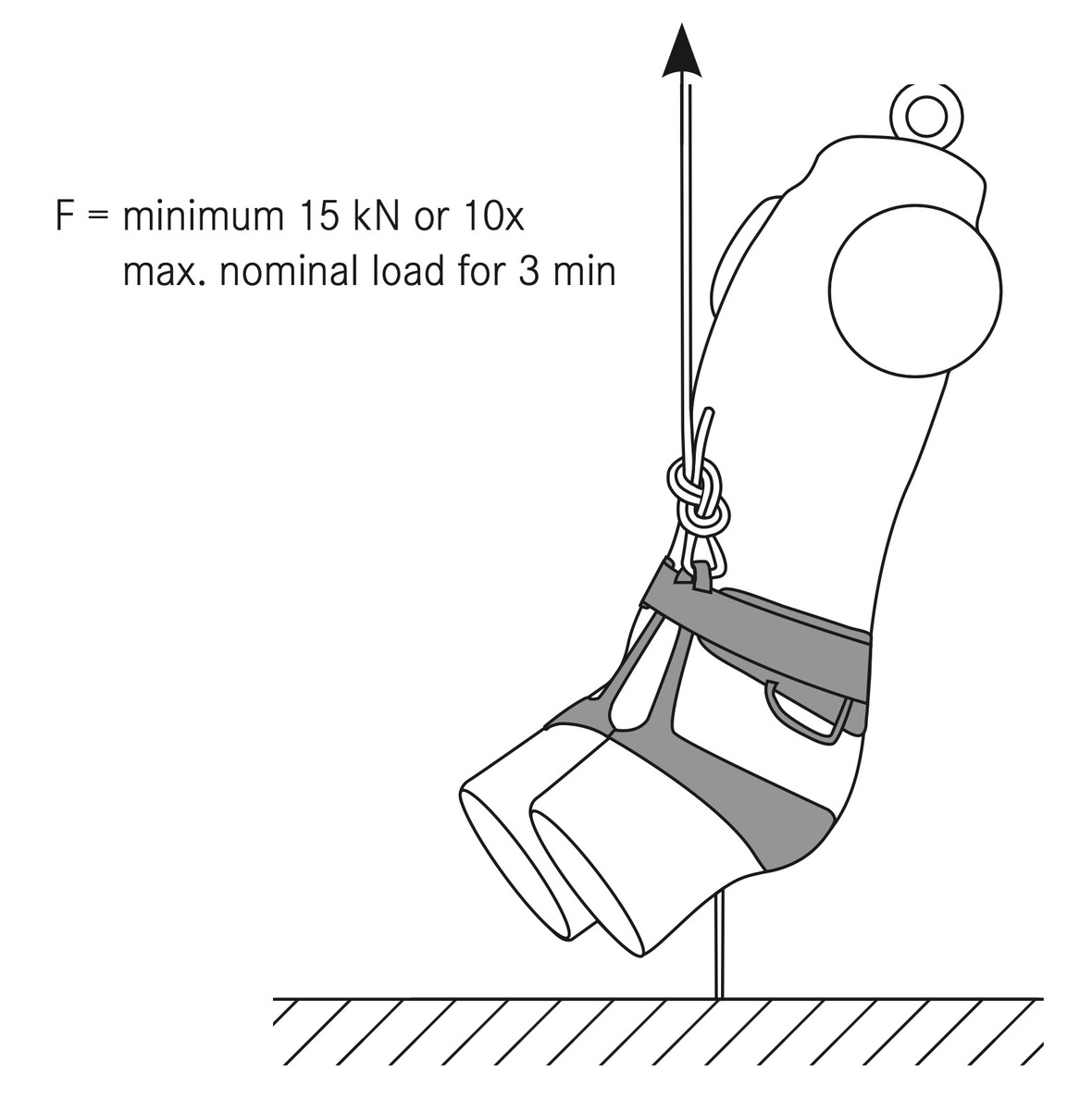

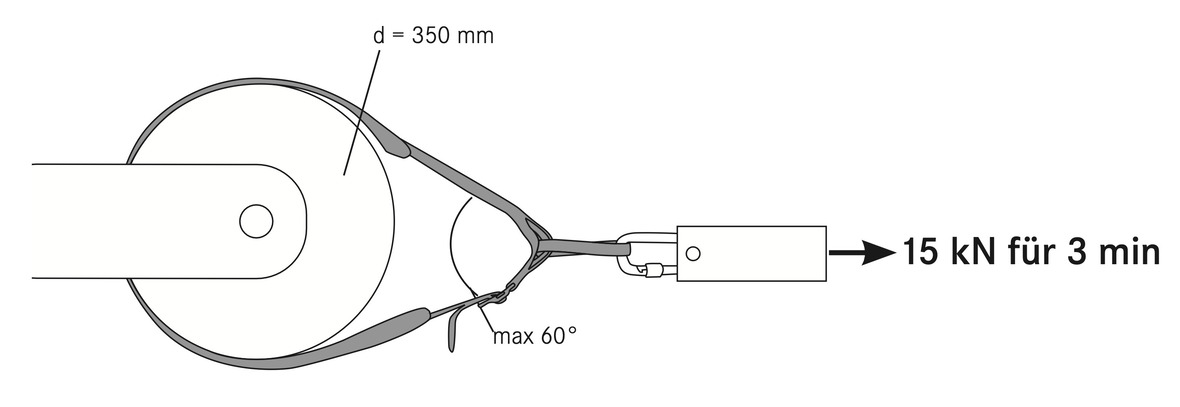

Испытание статической прочности привязей для удержания и рабочего позиционирования согласно EN 358:2018 и ГОСТ EN 358-2021. Источник: edelrid.com
Поясной ремень и испытательный цилиндр устанавливают в оборудование для испытания. Необходимо убедиться, что застёжка и элемент регулировки поясного ремня не касаются испытательного цилиндра, а угол расположения ремня находится в диапазоне от 50° до 60°. Между испытательным цилиндром и элементом крепления поясного ремня прикладывают усилие 1 кН. Положение каждого элемента регулировки размера маркируют, чтобы измерить любое проскальзывание и перемещение.
После сброса нагрузки указанное усилие прикладывают четыре раза в течение 1 минуты, при этом перед каждым приложением усилия должен быть период разгрузки не менее 30 секунд. После пятого сброса нагрузки в 1 кН прикладывают усилие 5 кН в течение 3 минут. Любое перемещение и проскальзывание лямки через элементы регулирования поясного ремня измеряют и записывают.
После сброса нагрузки между испытательным цилиндром и элементом крепления поясного ремня прикладывают усилие 15 кН. Усилие поддерживают в течение 3 минут и наблюдают, высвобождает ли поясной ремень цилиндр.
Испытание повторяют для каждой конфигурации крепления, указанной изготовителем. При необходимости для каждого испытания используют новый поясной ремень.
Тест на динамическую прочность
Испытательный манекен при первом рывке должен удерживаться поясным ремнём таким образом, чтобы он не касался земли. Допустимо, если испытательный манекен выскользнет из поясного ремня после отскока.
Оборудование для испытания на динамическую прочность должно соответствовать требованиям пунктов 4.2 и 4.4–4.6 стандарта EN 364:1992 (ГОСТ Р 12.4.206-99). При этом:
- Масса испытательного манекена должна составлять 100 кг.
- Испытательный строп должен быть изготовлен из альпинистской верёвки диаметром 11 мм, соответствующей требованиям EN 892 для одинарных верёвок и обеспечивающей пиковое усилие 9,0 ± 1,5 кН при первом испытании. При нагрузке 100 кг длина испытательного стропа, включая концевые петли с обоих концов, должна составлять 1000 мм; длина каждой концевой петли, включая узел, не должна превышать 200 мм.

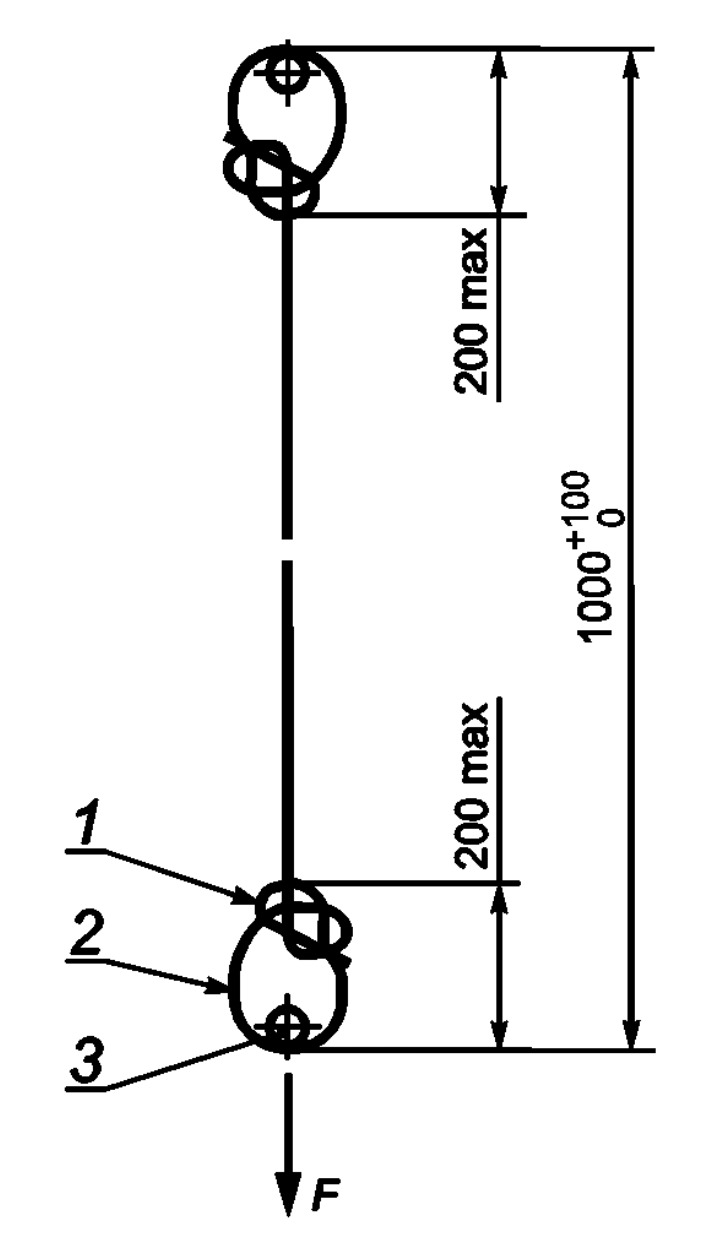

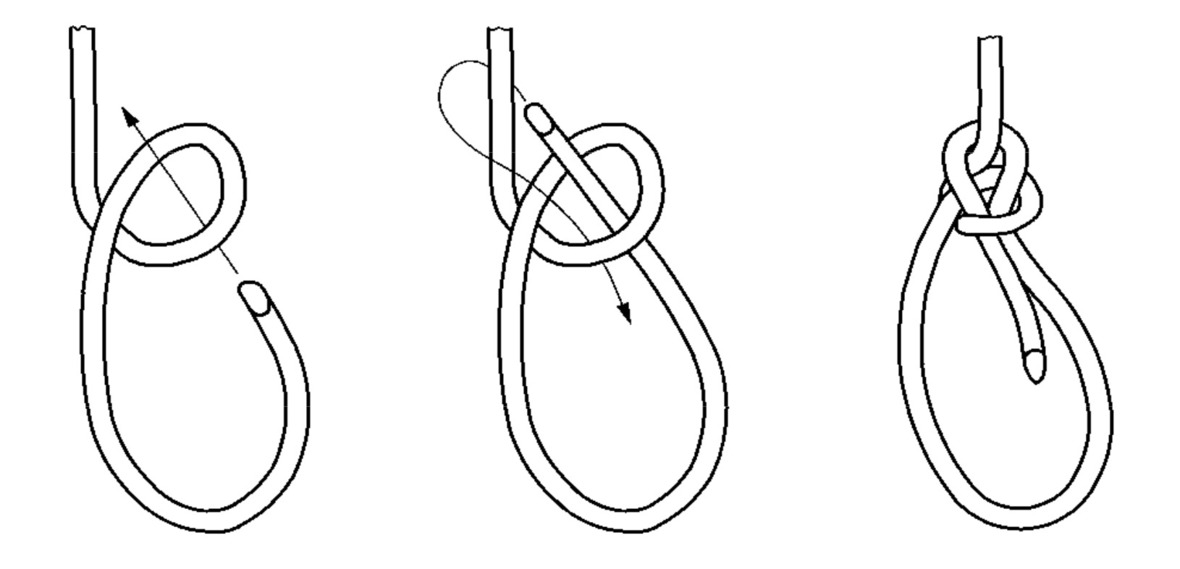

Схема вязания узла «булинь», а также схема испытательного стропа для теста динамической прочности привязей для удержания и рабочего позиционирования. F — испытательный груз массой 100 кг или эквивалентная сила; 1 — узел «булинь»; 2 — петля заделки на конце; 3 — точка крепления. Источник: ГОСТ Р 58194-2018
Поясной ремень прикрепляют к испытательному манекену. Один конец стропа подсоединяют к точке крепления поясного ремня, а второй — к анкерной точке испытательного оборудования. Верхняя точка крепления испытательного манекена соединена с устройством быстрого расцепления. Испытательный манекен подвешивают и располагают так, чтобы строп находился под нагрузкой, а манекен оставался в вертикальном положении. Затем манекен поднимают на 1 метр и располагают на расстоянии не более 300 мм от анкерной точки. Отпускают манекен без начальной скорости. После падения поясной ремень должен удерживать испытательный манекен на некотором расстоянии от земли.

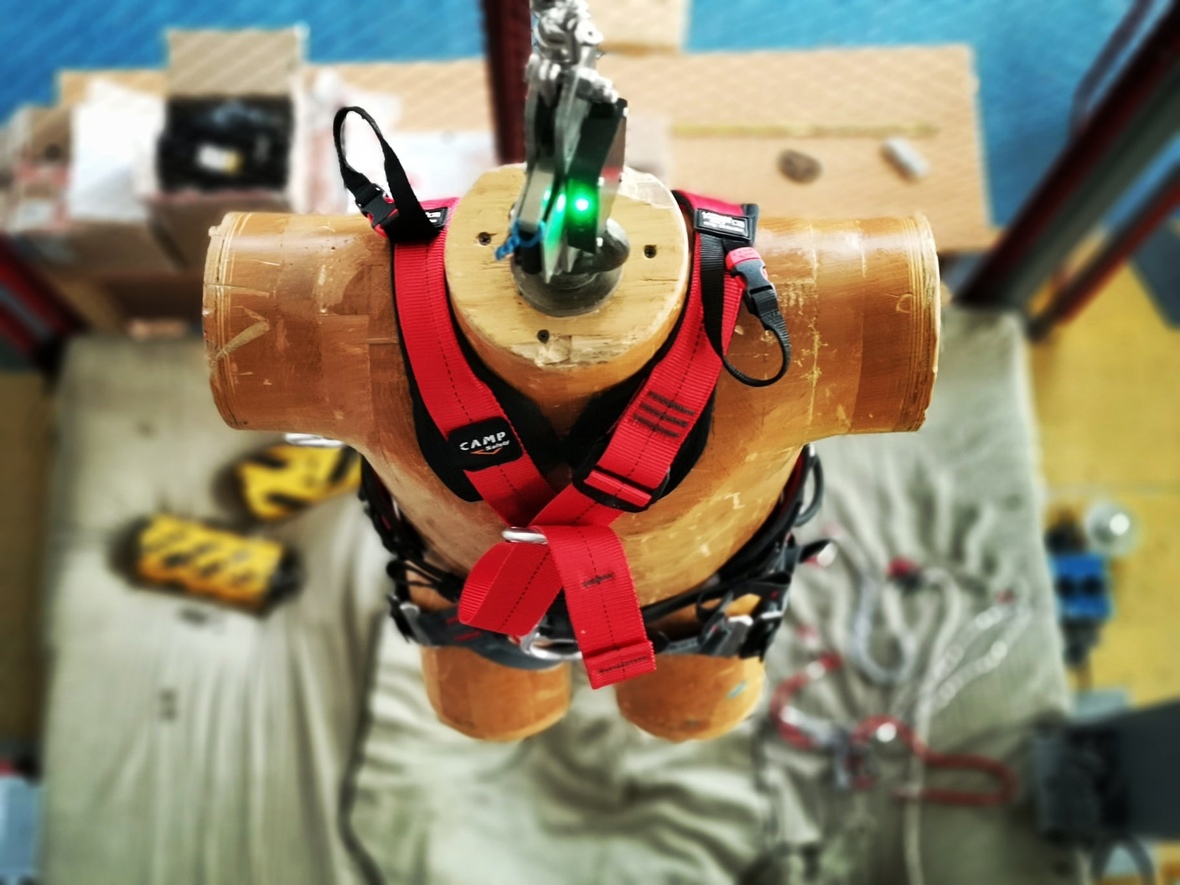

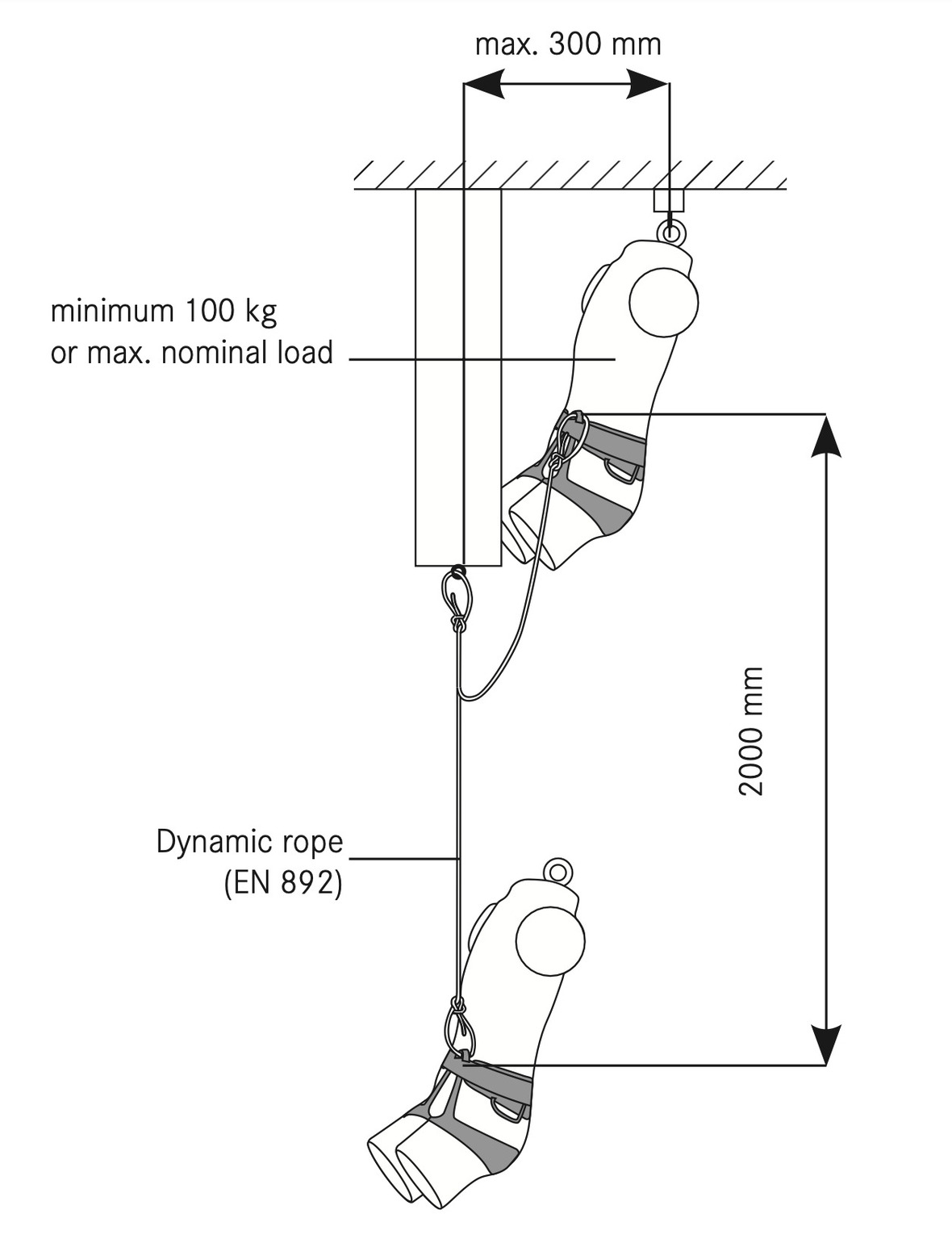

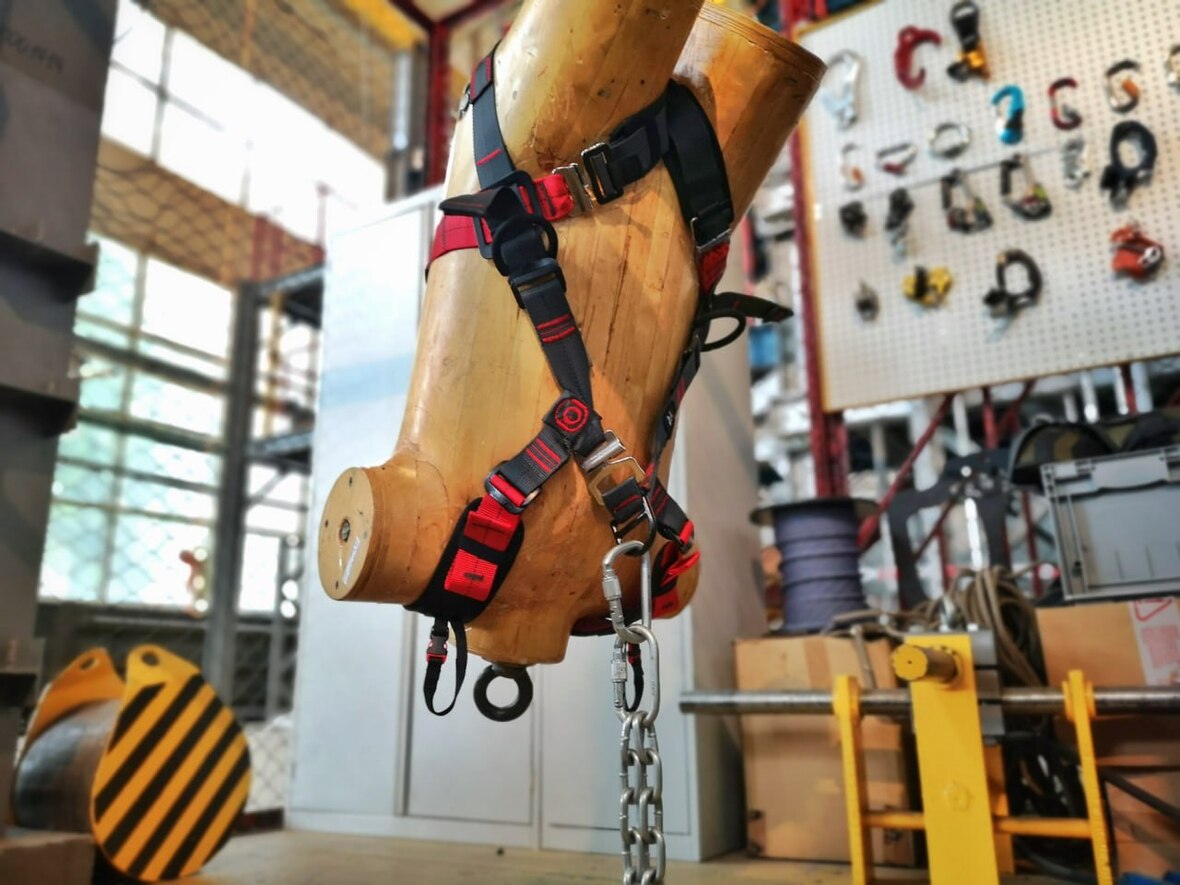

Испытание динамической прочности привязей для удержания и рабочего позиционирования при падении 100-килограммового манекена с фактором 1 согласно EN 358:2018 и ГОСТ EN 358-2021. 1 — элемент крепления поясного ремня; 2 — испытательный манекен; 3 — соединительный элемент; 4 — испытательный строп; 5 — устройство быстрого расцепления. Источник: ГОСТ EN 358-2021
Как маркируют привязи для удержания и рабочего позиционирования
Маркировка на привязях для удержания и рабочего позиционирования должна соответствовать требованиям EN 365 / ГОСТ Р EN 365-2010, а также содержать следующие сведения:
- диапазон регулирования размера в сантиметрах;
- букву «R» для удерживающих привязей.
Информация, предоставляемая изготовителем, должна отвечать требованиям EN 365 (ГОСТ Р EN 365-2010) и дополнительно содержать следующее:
- Информацию о диапазоне регулировки размера в сантиметрах и указания, как правильно надеть и подогнать.
- Указание о необходимости регулярной проверки застёжки и/или элементов регулировки привязи во время использования.
- Указание на допустимость применения привязи для пользователей, масса которых вместе с инструментом и индивидуальным оборудованием не превышает 150 кг (учитывая, что максимальная нагрузка во время испытаний статической прочности составляет 15 кН, это правило гарантирует 10-кратный запас прочности).
- Инструкцию по идентификации элементов крепления, правильный способ присоединения к ним и ясное и недвусмысленное указание на назначение каждого элемента крепления.
- Предупреждение о том, что привязи для удержания и позиционирования не предназначены для остановки падения и что их не следует использовать, если существует риск, что пользователь может повиснуть в привязи или подвергнуться непреднамеренной нагрузке от её натяжения.
- Указание на то, что при использовании системы рабочего позиционирования пользователь обычно полагается на упор, обеспечиваемый оборудованием, поэтому необходимо предусмотреть независимые меры защиты, например использование страховочной системы.
- Инструкцию о том, как позиционировать и/или регулировать строп для рабочего позиционирования таким образом, чтобы он был натянут.
- Предупреждение о том, что при использовании рабочего позиционирования для безопасности важна анкерная точка, которая находится на уровне пояса или выше.
Привязи для положения сидя: EN 813:2008 и ГОСТ Р 58194-2018
Национальный стандарт ГОСТ Р 58194-2018 «Средства индивидуальной защиты от падения. Привязи для положения сидя» идентичен европейскому стандарту EN 813:2008 «Personal fall protection equipment — Sit harnesses».
Согласно им, привязь для положения сидя (sit harness) — это компоновка лямок, устройств для регулирования, пряжек, спинной опоры или других элементов в виде поясного привязного ремня с низко расположенным в области живота элементом крепления и петель, охватывающих каждую ногу, расположенных так, чтобы поддерживать тело человека, находящегося в сознании, в положении сидя.
Kong Roger — привязь для положения сидя, сертифицированная по EN 813:2008. Источник: kong.it
Привязи для положения сидя используются в:
- удерживающих системах;
- системах канатного доступа (в рамках комбинированной EN 813 + EN 361 привязи).
Cистема канатного доступа (rope access system) — это cистема индивидуальной защиты от падения с высоты, позволяющая пользователю занять или покинуть рабочее место, находясь в положении с опорой на систему или зависая в ней таким образом, что предотвращается или останавливается свободное падение.
Система канатного доступа, также известная как промышленный альпинизм, предполагает наличие двух независимых канатов (верёвок) — рабочего и страховочного, с помощью которых пользователь перемещается и страхуется от падения. Источник: heightsafety.heightdynamics.com
Так же как и привязи для удержания и рабочего позиционирования, привязи для положения сидя сами по себе не подходят для остановки падения. А поэтому при работе в рамках системы канатного доступа, неразрывно связанной с риском падения, они объединяются со страховочными привязями в единое комбинированное изделие.

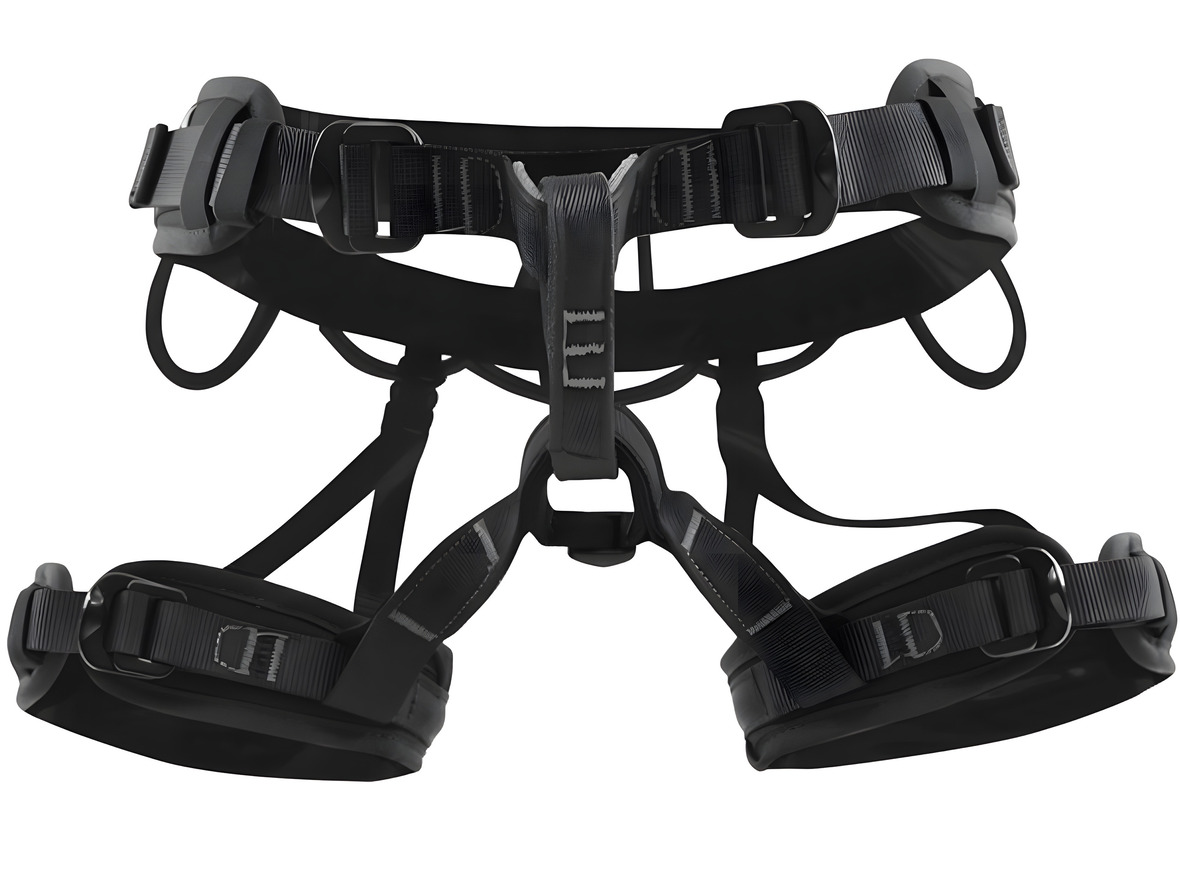

Привязь Petzl Avao Sit сертифицирована как привязь для положения сидя (EN 813), а также как привязь для удержания и рабочего позиционирования (EN 358). Будучи соединённой с наплечными ремнями Petzl Top, она превращается в комбинированную привязь (EN 813 + EN 358 + EN 361), которую можно применять в страховочных системах для остановки падения. Источник: petzl.ru
Какие требования предъявляют к привязям для положения сидя
Материалы и конструкция
- Тканые ленты и швейные нитки должны быть выполнены из подходящих для данных целей синтетических монофиламентных или комплексных нитей с разрывной нагрузкой не менее 0,6 Н/текс.
- Нитки, применяемые для сшивания, должны быть совместимы по своим механическим свойствам с тканой лентой. Оттенок ниток должен быть контрастным по отношению к оттенку ленты для облегчения контроля швов.
Данные требования к материалам характерны для всех трёх рассматриваемых типов привязей.

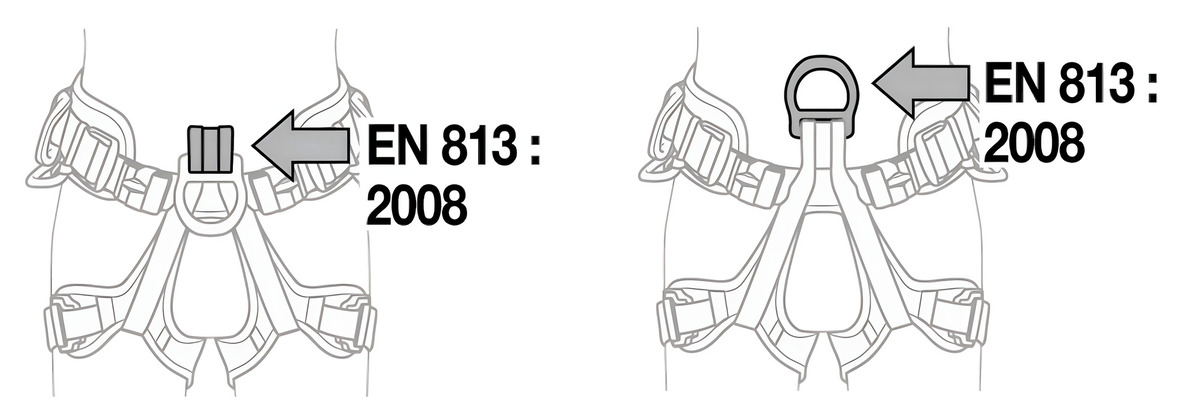

- Привязь для положения сидя должна иметь минимум одну точку крепления, расположенную впереди по центру привязи.
- Если привязи для положения сидя оснащены боковыми или задними элементами крепления, то они должны соответствовать требованиям и EN 813, и EN 358.

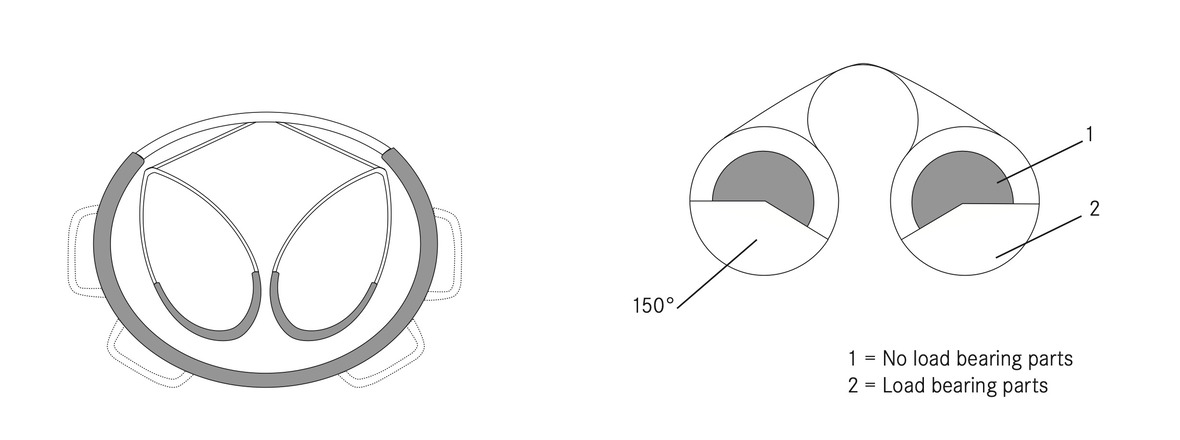

- Ширина несущих нагрузку частей в местах прилегания к телу должна быть не менее 43 мм. Несущие нагрузку части, расположенные в других местах и не прилегающие к телу, например с внутренней стороны бедра, могут быть шириной менее 43 мм.
- Спинная опора должна быть закреплена на поясном привязном ремне.
- Длина спинной опоры должна быть не менее чем на 50 мм больше половины окружности поясного привязного ремня, отрегулированного на максимальную окружность талии. Ширина спинной опоры должна быть не менее 100 мм на участке 200 мм от центра позвоночника и не менее 60 мм — по всей остальной длине поясного привязного ремня.
- Застёжки и пряжки на привязи для положения сидя должны быть сконструированы и изготовлены таким образом, чтобы при правильном застёгивании они могли разомкнуться только после не менее двух ручных операций, проведённых преднамеренно и независимо друг от друга.
- Металлические и другие компоненты не должны иметь острых краёв и заусенцев, которые могут быть причиной возникновения травм.
Требования к эргономике привязей для положения сидя
- При регулировании привязь должна правильно расположиться на пользователе.
- Человек, находящийся в сознании, может удерживать тело в вертикальном сидячем положении во время нахождения в подвешенном состоянии.
- Привязь для положения сидя не должна доставлять чрезмерного дискомфорта.
- Не допускается контакт элементов фурнитуры из металла с областью паха, внутренней стороной бёдер, областью подмышек или крестца.
- Привязь должна оставаться в правильном положении.

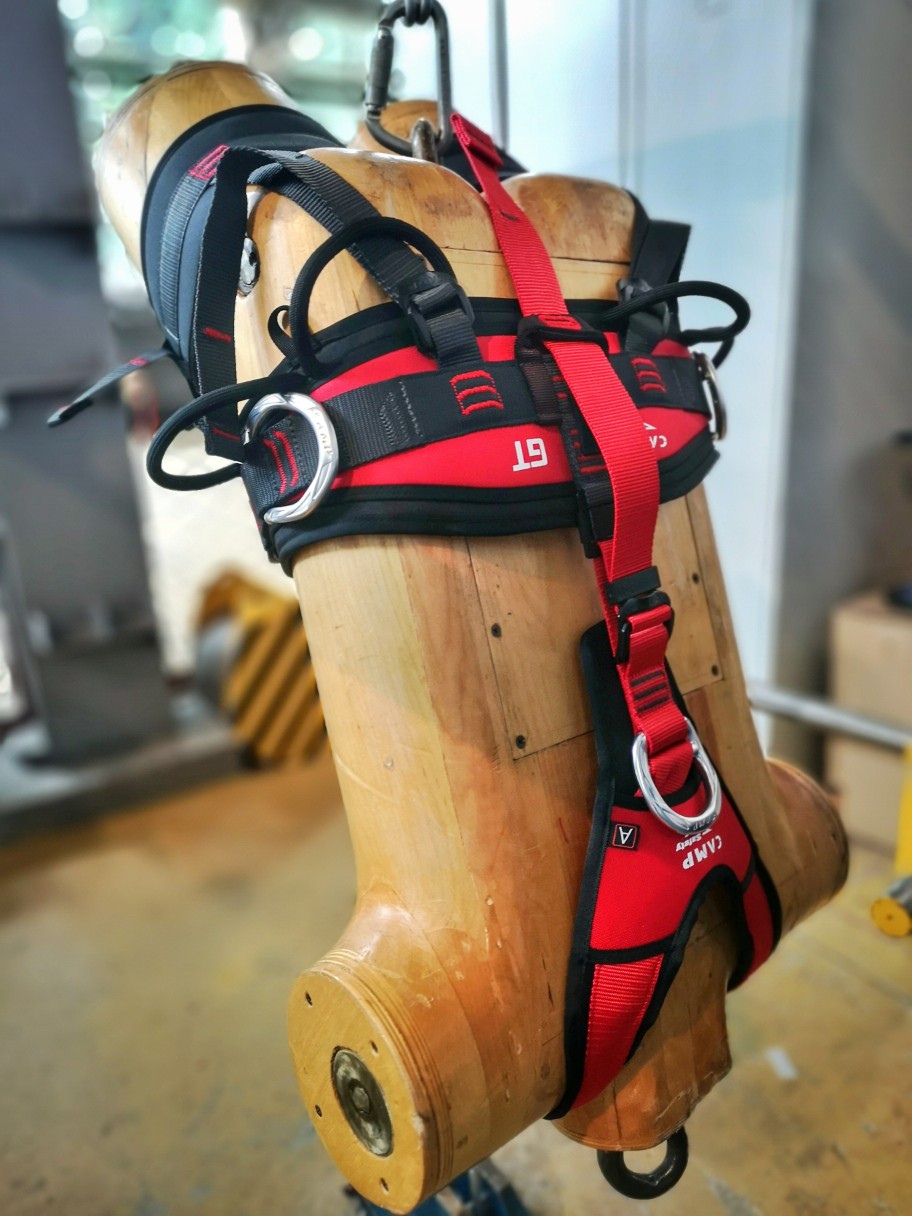

Испытания проводят два человека разного роста от 160 до 190 см и разного веса — от 60 до 110 кг. Каждый участник по размерам должен подходить под параметры испытуемой привязи для положения сидя и быть одетым в лёгкую одежду. Разница в росте участников должна быть не менее 15 см, а разница в весе должна составлять не менее 30 кг.
- Привязь для положения сидя должна быть надета на участника испытаний в соответствии с инструкцией.
- Участник испытаний должен быть подвешен за точку крепления с использованием подходящего подъёмно-спускового устройства и висеть таким образом, чтобы ноги не касались земли. Участник испытаний должен непосредственно находиться под наблюдением на протяжении всей процедуры.
- Испытание должно быть немедленно прервано, если участник испытаний почувствует какую-либо неприемлемую боль или дискомфорт.

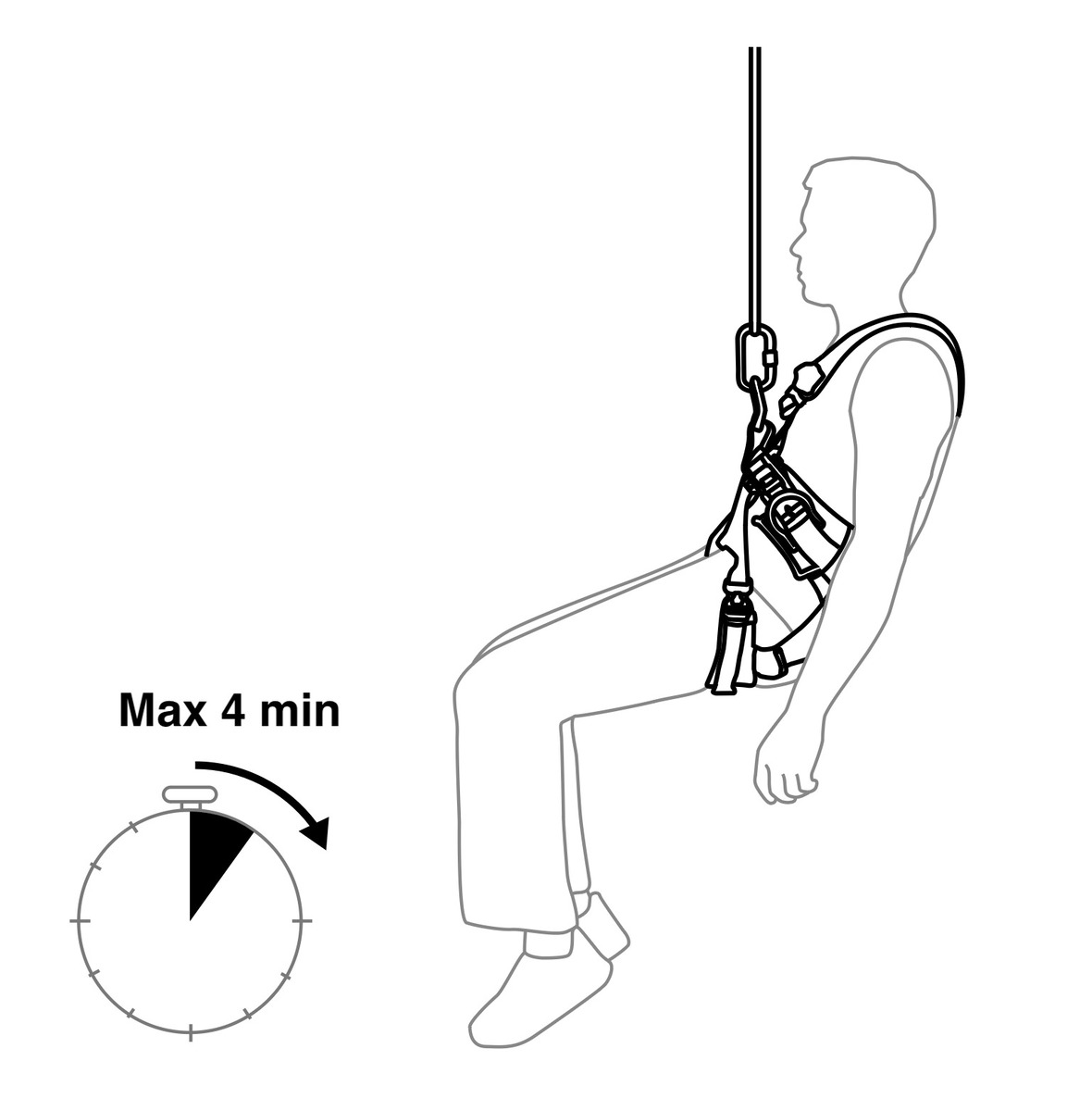

- Продолжительность нахождения участника испытаний в висячем положении должна составлять не менее 3 минут 45 секунд и не должна превышать 4 минуты. Конструкция привязи для положения сидя должна позволять провести регулировку размера в любой момент во время испытаний, когда ноги участника испытаний не касаются земли. Если участнику испытания необходимо коснуться земли, чтобы заново отрегулировать привязь, то после регулирования испытание должно быть начато заново.
- Следует определить, какие части, несущие нагрузку, оказывают давление на тело участника в подвешенном состоянии.
- Во время испытания участник испытания должен показать, что может без проблем сохранять положение сидя, и выполнить следующие движения: подержать левую ногу правой рукой, затем отпустить; подержать правую ногу левой рукой, затем отпустить; поднять прямые руки, соединённые вместе, над головой, затем опустить; соединить обе руки за спиной на уровне талии, затем отпустить.
- Во время испытания проверяют, контактируют ли металлические детали с паховой областью, внутренней стороной бедра, областью подмышек и крестца.
- Каждый участник испытания должен по возможности указать на следующие ощущения: любое чувство онемения или пощипывания в любой части тела, а также любое затруднение дыхания.
- По окончании испытания в подвешенном состоянии, когда участник становится на землю, следует проверить, осталась ли привязь правильно отрегулированной.
Испытание проводят с каждым из двух участников в каждой передней точке крепления, указанной изготовителем.
Фрагмент инструкции к привязям Edelrid, примерно иллюстрирующий испытания эргономики привязи для положения сидя согласно стандартам ГОСТ Р 58194-2018 / EN 813:2008. Источник: edelrid.com
Проверка на устойчивость к коррозии
Металлические части привязи для положения сидя не должны иметь признаков коррозии, которые могли бы нарушить их функционирование. Белый налёт или потускнение металла являются допустимыми, если они не ухудшают функционирование металлических частей.
Все металлические детали привязей подвергают воздействию нейтрального соляного тумана в соответствии с требованиями EN ISO 9227 / ГОСТ 34388-2023. Затем их подвергают сушке при температуре 20 ± 2 °С не менее 1 часа. Повторяют эту процедуру так, чтобы металлические детали в общей сложности подвергались воздействию тумана и сушке в течение ещё двух упомянутых циклов. Затем образцы исследуют и проверяют на наличие признаков коррозии, которая может повлиять на их функционирование.
Последствия коррозии на металлических элементах привязей. Источник: verticalsafetysystems.co.za
Тест на статическую прочность
При испытании каждой передней точки крепления и каждого способа застёгивания и регулирования привязи для положения сидя с приложением силы, эквивалентной 10-кратной
максимальной номинальной нагрузке
, но не менее 15 кН, в течение 3 минут:
- ни одна часть, несущая нагрузку, не должна разрушиться или разорваться;
- ни одна отдельная деталь, несущая нагрузку, не должна отсоединиться;
- лента в элементах для застёгивания и регулирования привязи не должна сползать больше чем на 20 мм.
Как проходит процедура испытания:
- Привязь для положения сидя регулируют под размеры манекена.
- Корпус манекена и привязь для положения сидя закрепляют в испытательном оборудовании и в подвешенном состоянии делают отметки на тканых лентах так, чтобы можно было измерить какое-либо проскальзывание ленты.
- Прикладывают силу, эквивалентную 10-кратной максимальной номинальной нагрузке, но не менее 15 кН, между точкой крепления привязи и нижней точкой крепления манекена. Силу прикладывают постепенно, увеличивая её в течение 2 минут.
- Поддерживают действие заданной силы в течение 3 минут.
- Проверяют, нет ли отсоединения компонентов привязи для положения сидя. Части, несущие нагрузку, проверяют на признаки разрыва или разрушения.
- Измеряют и записывают любое проскальзывание отрегулированных тканых лент через все застёжки и пряжки.
- Испытание повторяют для каждой передней точки крепления, для каждого способа застёгивания или регулирования привязи. При каждом испытании в случае необходимости может быть использована новая привязь.
Испытание статической прочности привязей для положения сидя согласно ГОСТ Р 58194-2018 / EN 813:2008. К точке крепления привязи в течение 3 минут прилагается нагрузка, эквивалентная 10-кратной максимальной номинальной нагрузке, но не менее 15 кН. Источник: edelrid.com

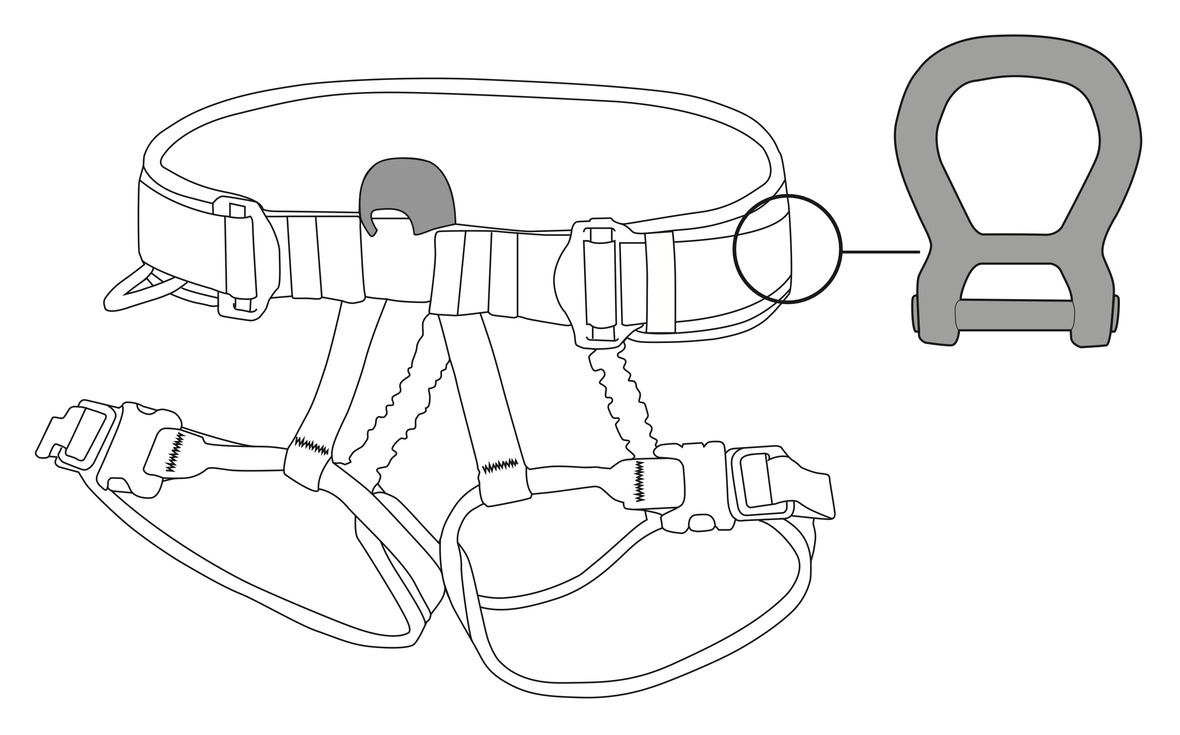

Пример нескольких передних точек крепления на привязи для положения сидя, каждая из которых должна пройти статические и динамические испытания согласно ГОСТ Р 58194-2018 / EN 813:2008. Источник: petzl.com
Тест на динамическую прочность
Испытания каждой передней точки крепления с применением испытательного манекена массой не менее 100 кг или в соответствии с максимальной номинальной нагрузкой. В зависимости от того, какое значение больше, привязи для положения сидя должны выдерживать испытание при падении без высвобождения испытательного манекена и разрушения или разрыва отдельной части, несущей нагрузку. Ни одна отдельная часть, несущая нагрузку, не должна отсоединиться.
Испытательное оборудование должно соответствовать пунктам 4.2, 4.4 и 4.6 стандарта EN 364:1992 (ГОСТ Р 12.4.206-99). Если максимальная номинальная нагрузка превышает 100 кг, то дополнительный жёсткий груз должен быть закреплён в нижней точке крепления испытательного манекена, чтобы вес соответствовал максимальной номинальной нагрузке с предельным отклонением ± 1 кг.
Испытательный строп должен быть изготовлен из новой альпинистской верёвки, которая соответствует требованиям EN 892 для одинарных верёвок, имеет номинальный диаметр 11 мм и выдерживает пиковое усилие 9 ± 1,5 кН при первом испытании в соответствии с EN 892. Концы верёвки заделывают петлями, связав узлы «булинь», и обеспечивают длину петли и узла не более 200 мм. Испытательный строп должен быть отрегулирован таким образом, чтобы при нагрузке 100 кг его длина, включая петли заделки с обоих концов, составляла 1000 мм.
Схема вязания узла «булинь», а также схема испытательного стропа для испытания динамической прочности привязей для положения сидя. F — испытательный груз массой 100 кг или эквивалентная сила; 1 — узел «булинь»; 2 — петля заделки на конце; 3 — точка крепления. Источник: ГОСТ Р 58194-2018
- Привязь для положения сидя регулируют по размеру манекена. Один конец испытательного стропа подсоединяют к точке крепления привязи, а второй — к жёсткой точке анкерного крепления.
- Подвешивают манекен за верхний элемент присоединения и затем поднимают его на 1 метр выше анкерной точки крепления и с отклонением не более 300 мм по горизонтали в сторону от центральной линии. Удерживают манекен, используя устройство быстрого расцепления.
- Используя устройство быстрого расцепления, обеспечивают свободное падение манекена без начальной скорости. Должно быть проверено положение корпуса манекена и наличие оторванных компонентов привязи для положения сидя. Части, несущие нагрузку, проверяют на наличие признаков разрыва или разрушения.
Испытание динамической прочности привязей для положения сидя согласно стандарту ГОСТ Р 58194-2018 / EN 813:2008. Испытательный манекен массой, равной максимальной номинальной нагрузке, указанной производителем, но не менее 100 кг, сбрасывается с фактором 2. Источник: edelrid.com
Испытание повторяют для каждой передней точки крепления привязи для положения сидя. При необходимости для каждого испытания можно использовать новый испытательный строп и новую привязь для положения сидя.
Как маркируют и упаковывают привязи для положения сидя
Маркировка и упаковка привязи для положения сидя должна соответствовать требованиям EN 365 (ГОСТ Р EN 365-2010), а также содержать информацию о:
- размере;
- надлежащем способе функционирования каждого элемента застёгивания и регулирования (в формате пиктограммы);
- максимальной номинальной нагрузке, выраженной в килограммах.
Информация, предоставляемая изготовителем, должна соответствовать EN 365 (ГОСТ Р EN 365-2010) и, кроме того, содержать как минимум следующее:
- Указание о том, что пользователю следует прочитать и понять информацию изготовителя, прежде чем использовать привязь для положения сидя.
- Информацию о максимальной номинальной нагрузке привязи для положения сидя.
- Указание размеров и того, как проводить регулирование надлежащим образом.
- Информацию о том, как привязь для положения сидя должна правильно прилегать к телу.
- Указание о необходимости регулярной проверки элементов для застёгивания и регулирования.
- Сведения о том, как следует идентифицировать точку крепления привязи для положения сидя и как её использовать для закрепления.
- Указание о том, что перед использованием привязи в первый раз пользователю следует проводить испытание на комфорт ношения и возможность регулирования в безопасном месте, чтобы убедиться, что привязь для положения сидя имеет правильные размеры и достаточную возможность регулирования, а также обеспечивает приемлемый уровень комфорта для надлежащего использования.
- Сведения о материалах, из которых изготовлена привязь для положения сидя.
- Строгое предупреждение о том, что привязь для положения сидя не подходит для использования в целях остановки падения с высоты.
- Предупреждение о причинах и последствиях травмы зависания и мерах по её предотвращению.
- Указание о важности регулярной проверки привязи на возможное повреждение.
- В случае, если привязь можно разбирать, сведения о том, как отдельные части привязи следует разбирать и собирать, чтобы подготовить привязь для положения сидя к использованию.
- Обозначение настоящего стандарта — ГОСТ Р 58194-2018 / EN 813:2008 и дату его издания.
Страховочные привязи: EN 361:2002 и ГОСТ Р EN 361-2008
Национальный стандарт ГОСТ Р EN 361-2008 «Индивидуальные средства защиты от падения с высоты. Система ремней безопасности для всего тела» идентичен европейскому стандарту EN 361:2002 «Personal protective equipment against falls from a height — Full body harnesses».
Страховочная привязь (full body harness) — это компонент страховочной системы для охвата тела человека с целью предотвращения падения с высоты, который может включать соединительные стропы, пряжки и элементы, закреплённые соответствующим образом, для поддержки всего тела человека и для удержания тела во время падения и после него.
Страховочная привязь Petzl Newton Fast. У страховочных привязей обязательно есть ножные и плечевые обхваты, а также точки крепления, расположенные на грудной и/или спинной части. Одинарные точки крепления маркируются заглавной буквой «А», а сдвоенные точки, применяемые совместно (кольца жёлтого цвета на фото), — A/2. Источник: petzl.com
Не стоит путать страховочные привязи с устаревшими, но до сих встречающимися поясами предохранительными лямочными, регулируемыми стандартом ГОСТ 32489-2013 «Пояса предохранительные строительные».

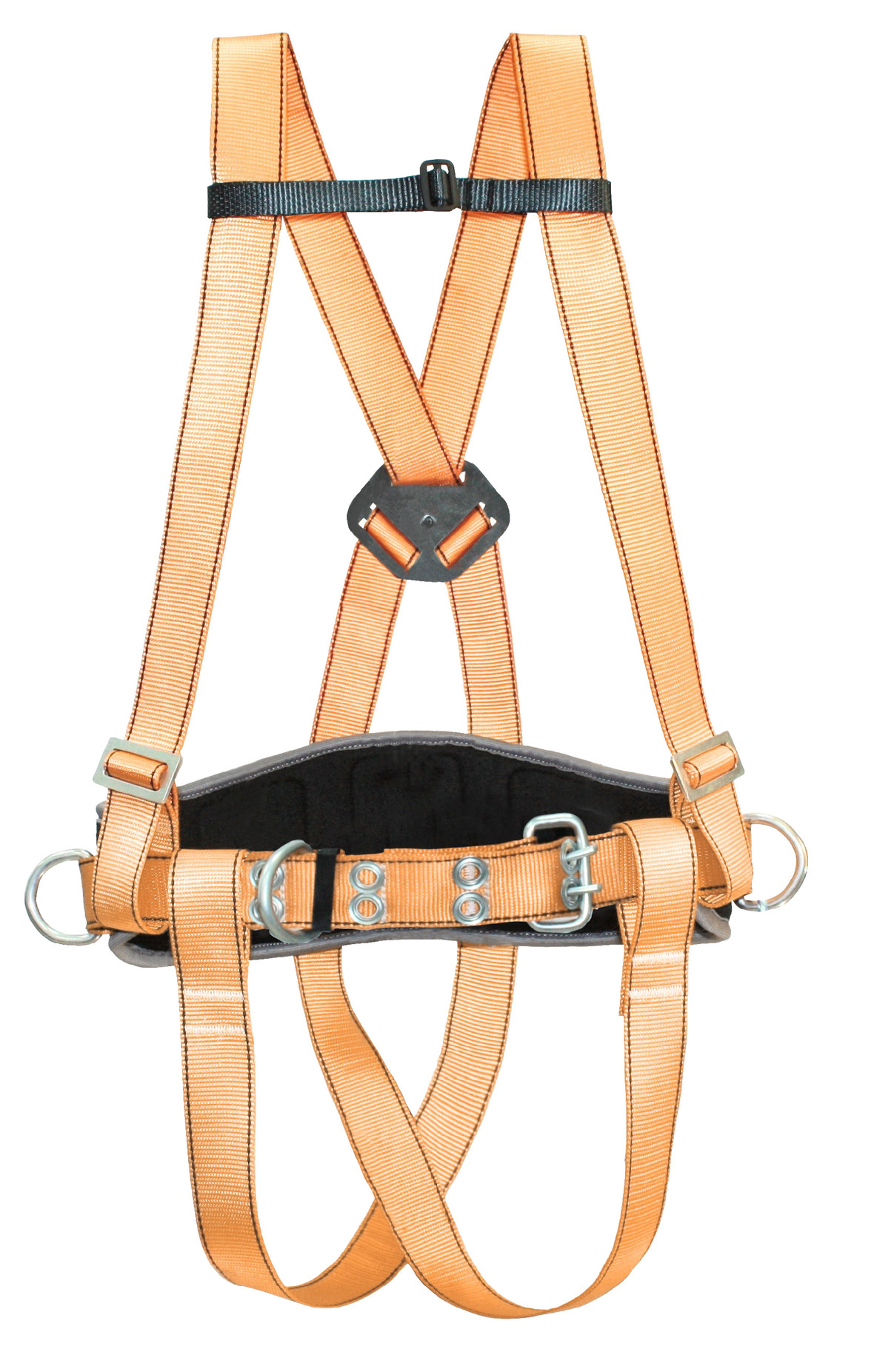

Пояс предохранительный строительный с наплечными и набедренными лямками (тип Д). Ключевое визуальное отличие — пряжка со шпеньком и люверсами. Источник: potencial-nn.ru
Страховочные привязи применяются в:
- удерживающих системах;
- системах позиционирования на рабочем месте (в рамках комбинированной EN 361+ EN 358 привязи);
- системах канатного доступа (в рамках комбинированной EN 361 + EN 813 привязи);
- страховочных системах.
Страховочная система — это система индивидуальной защиты от падения, останавливающая падение и ограничивающая силу, действующую на тело пользователя при остановке падения.
Страховочные привязи часто совмещаются с другими типами привязей для расширения их функционала. Один из наиболее распространённых вариантов комбинированных привязей — так называемые пятиточечные привязи. Это модели, сертифицированные по всем трём рассмотренным стандартам и имеющие пять элементов крепления: один — на груди, один — на спине, два — по бокам на поясе и один — спереди.
Пятиточечная привязь — пример универсальной комбинированной привязи, сертифицированной по трём стандартам: EN 361 (страховочные привязи), EN 358 (привязи для удержания и рабочего позиционирования) и EN 813 (привязи для положения сидя). Источник: climbingtechnology.com
Требования к страховочным привязям по EN 361:2002 и ГОСТ Р EN 361-2008
Оригинальный EN 361:2002 является самым старым из рассматриваемых нами стандартов. Возможно, поэтому многие его пункты содержат не текстовые описания требований и испытаний, а множественные ссылки на другие стандарты. Данный факт значительно затрудняет сбор всех требований в рамках одного материала, а поэтому некоторые пункты EN 361, особенно грешащие подобными ссылками, будут приводиться в оригинальном виде. Для самых пытливых будут оставлены референсы со ссылками для самостоятельного изучения.
Требования к материалам и конструкции
- Тканая лента и швейные нитки страховочной привязи должны быть изготовлены из однородного волокна или многоволоконных синтетических волокон. Прочность на разрыв синтетического волокна — не менее 0,6 Н/текс.
- Нитки, используемые для сшивания, должны быть физически совместимы с тканью, а качество должно быть совместимо с качеством ткани. Они должны иметь другой цвет или контрастный оттенок, чтобы упростить визуальный контроль швов.
- Страховочная привязь должна включать в себя лямки или подобные элементы, которые размещены в зоне таза и на плечах. Страховочная привязь должна быть подогнана к телу по размерам, для чего могут быть предусмотрены средства регулирования. Лямки не должны менять положение и ослабляться сами по себе.
- Ширина основных лямок должна быть не менее 40 мм, а вспомогательных лямок — не менее 20 мм.
- Во время испытания статической прочности страховочной привязи должно быть визуально подтверждено, что те лямки, которые поддерживают манекен или оказывают давление на тело человека, являются основными лямками.
- Элементы крепления для остановки падения допускается размещать так, чтобы во время использования страховочной привязи они располагались над центром тяжести, впереди на груди и/или сзади на спине, и/или на обоих плечах пользователя.
- Страховочную привязь допускается встраивать в одежду. Должно быть возможным проведение визуальной проверки всей страховочной привязи, даже если страховочная привязь встроена в одежду.
- Все крепёжные пряжки (то есть пряжки, отличные от используемых для регулировки и подгонки) должны быть сконструированы таким образом, чтобы их можно было застегнуть только одним правильным способом или чтобы все возможные способы их застёгивания соответствовали требованиям прочности и работоспособности.
- Если страховочная привязь дополнительно оснащена элементами крепления для использования страховочной привязи при рабочем позиционировании или в удерживающей системе, эти элементы должны соответствовать EN 358 и/или EN 813.

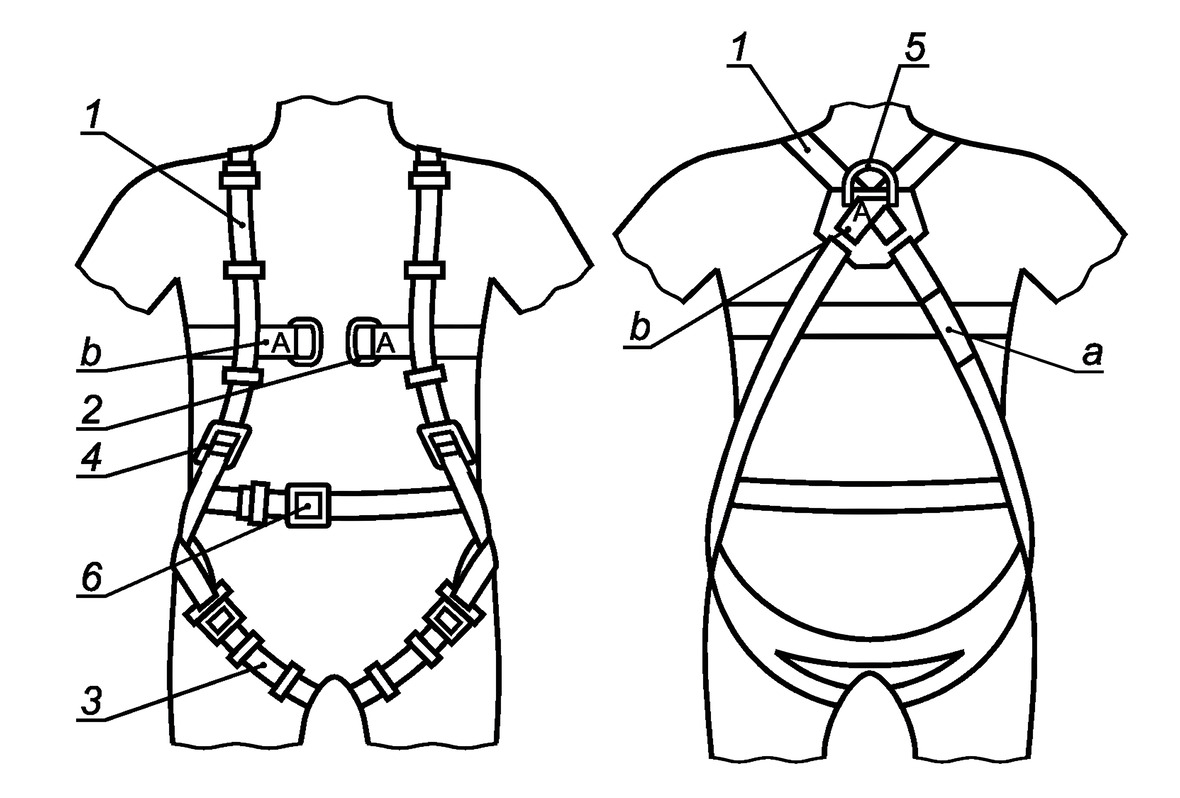

Пример страховочной привязи с передним и спинным элементами крепления для остановки падения. 1 — наплечная лямка; 2 — передний элемент крепления; 3 — набедренная лямка (основная лямка); 4 — элемент регулирования; 5 — спинной элемент крепления; 6 — пряжка; а — маркировка; b — маркировка заглавной буквой «А». Источник: ГОСТ Р EN 361-2008
Проверка эргономики страховочных привязей
Общие требования к эргономике должны соответствовать подразделу 4.1 «Концепция и эргономика» стандарта EN 363:2002 (ГОСТ Р EN 363-2007 «Страховочные системы»). В частности, страховочная привязь должна быть спроектирована и изготовлена таким образом:
- Чтобы её можно было легко и правильно надеть пользователю и она оставалась на нём в правильной позиции в течение всего времени эксплуатации, с учётом факторов окружающей среды, необходимых движений (манипуляций) и принимаемых положений тела. Для этого должна быть возможность оптимальной подгонки страховочной привязи по морфологии пользователя соответствующими средствами, такими как регулировочные элементы или обеспечение адекватных размеров изделия.
- Чтобы она была по возможности лёгкой, без ущерба прочности её конструкции и эффективности.
- Чтобы её нельзя было неправильно отрегулировать из-за неосведомлённости пользователя при предусмотренных условиях эксплуатации.
Проверка на устойчивость к коррозии
Металлическая фурнитура должна соответствовать требованиям антикоррозионной защиты согласно подразделу 4.4 европейского стандарта EN 362:1992 (ГОСТ Р 12.4.225-99 «Соединительные элементы»).

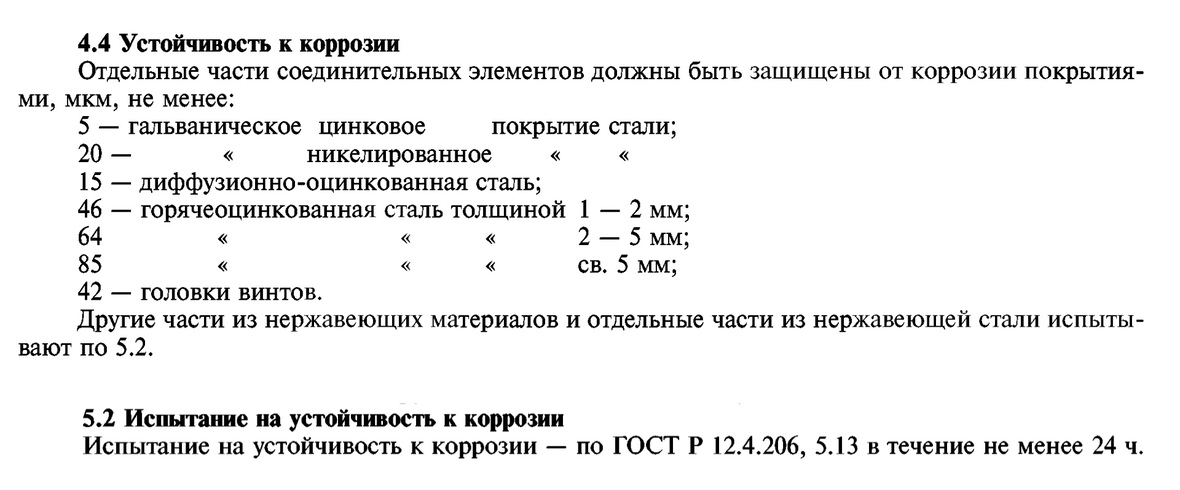

В EN 362:1992 / ГОСТ Р 12.4.225-99 приходится прыгать по ссылкам от стандарта к стандарту. Источник: ГОСТ Р 12.4.225-99
Тест на статическую прочность
Каждый элемент крепления для остановки падения страховочной привязи должен выдерживать в течение 3 минут усилие 15 кН при расположении испытательного манекена головой вверх и усилие 10 кН при расположении манекена головой вниз. При этом манекен не должен выпасть из страховочной привязи.

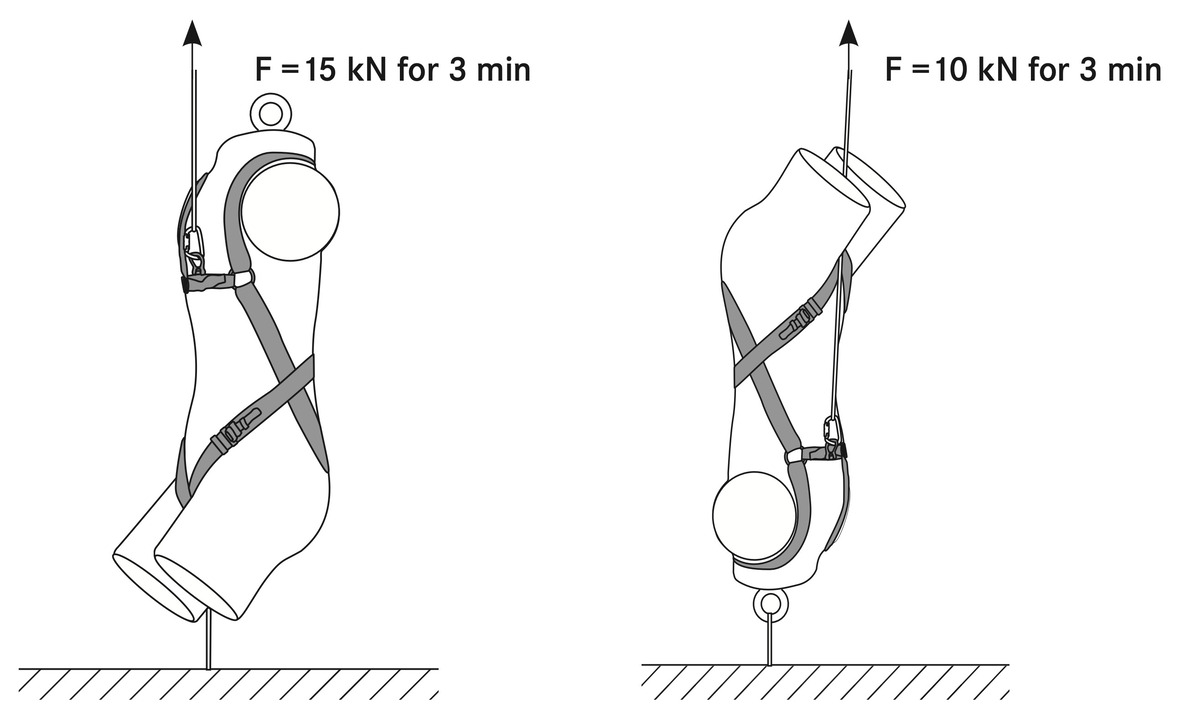

Испытания статической прочности страховочных привязей согласно стандартам EN 361:2002 и ГОСТ Р EN 361-2008. Источник: edelrid.com
Оборудование для испытаний статической прочности должно соответствовать подразделам 4.1 и 4.2 стандарта EN 364:1992 (ГОСТ Р 12.4.206-99 «Средства индивидуальной защиты от падения с высоты. Методы испытаний»):
- Статическую нагрузку прикладывают между элементом крепления привязи и нижним кольцом болта крепления манекена. Нагрузку поддерживают в течение 3 минут. Манекен не должен выпасть из привязи.
- Испытание повторяют для каждого элемента крепления привязи.
- Испытание повторяют, используя верхнее кольцо болта крепления манекена, при соответствующей статической нагрузке.
Масса манекена для статических и динамических испытаний страховочных привязей составляет 100 кг. Поверхность манекена должна быть гладкой. Если манекен изготовлен из дерева, то поверхность должна быть покрыта шеллаком или лакирована. Источник: Испытательная лаборатория RopeLAB
Тест на динамическую прочность
При испытании динамической прочности элементы крепления для остановки падения страховочной привязи должны выдерживать два последовательных падения испытательного манекена массой 100 кг с высоты, равной 4 м, без высвобождения манекена (одно испытание на падение манекена ногами вниз и одно испытание на падение манекена головой вниз). При этом после каждого падения манекен должен останавливаться в положении головой вверх и углом между продольной осью плоскости спины манекена и вертикалью не более 50°.

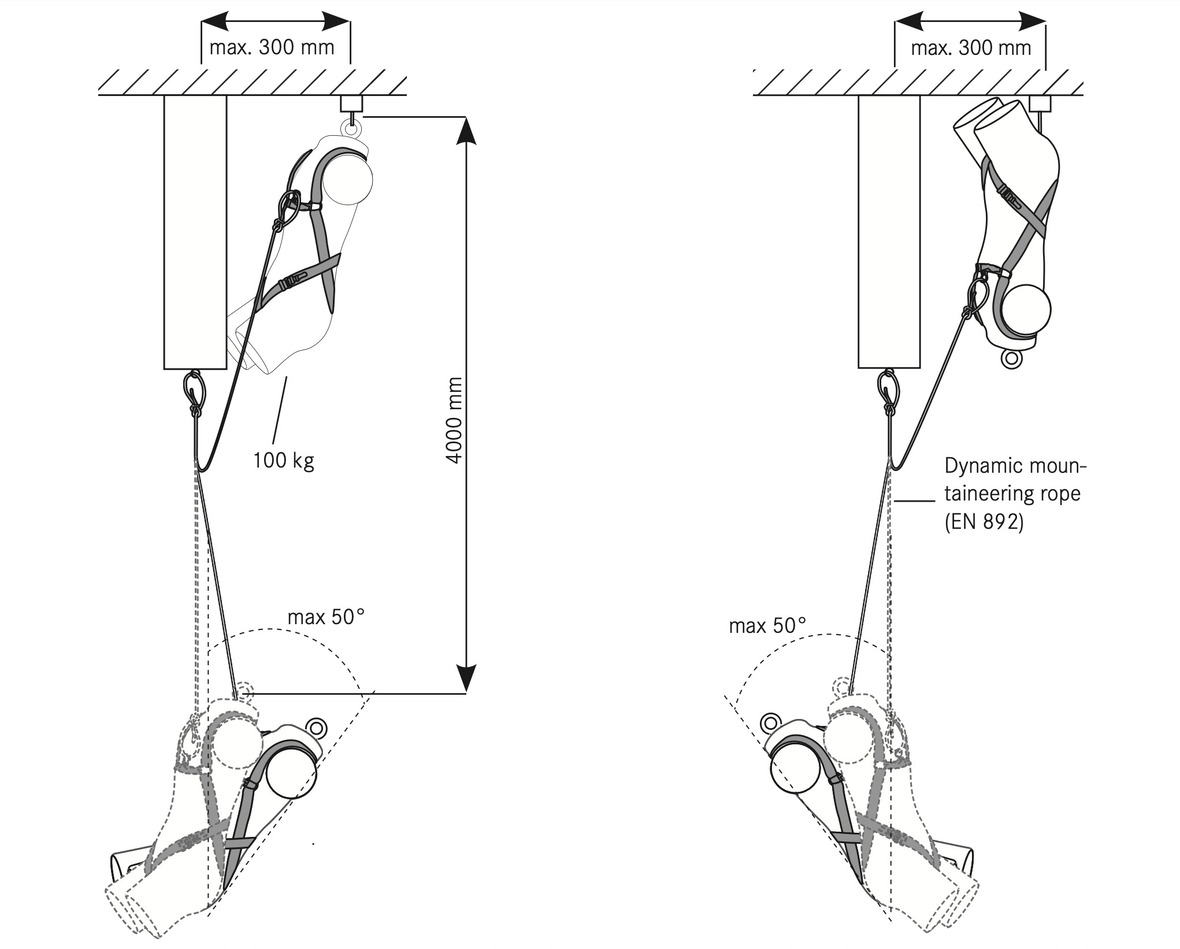

Испытание динамической прочности страховочных привязей согласно стандартам EN 361:2002 и ГОСТ Р EN 361-2008. Масса испытательного манекена — 100 кг, глубина свободного падения — 4 метра. Источник: edelrid.com
В качестве стропа используется одинарная альпинистская верёвка диаметром не менее 11 мм, соответствующая EN 892 и обеспечивающая пиковое усилие 9,0 ± 1,5 кН при первом испытании.
Процедура испытания в соответствии с EN 364:1992:
- Страховочную привязь плотно надевают на манекен. Общая длина стропа (верёвки) от места прикрепления к привязи до места прикрепления к анкерному креплению испытательного стенда должна быть 2 м. Длина стропа может составлять 4 м, если в рабочем состоянии место прикрепления стропа к жёсткому анкерному креплению испытательного стенда и подъёмно-расцепляющее устройство находятся на одном уровне. В обоих случаях должна достигаться глубина свободного падения манекена приблизительно 4 м.
- Манекен прикрепляют за верхнее кольцо болта крепления и поднимают на такую высоту, чтобы расстояние свободного падения манекена составляло приблизительно 4 м.
- При срабатывании расцепляющего устройства манекен, не имеющий начальной скорости, падает ногами вниз в свободном падении с высоты 4 м. Манекен не должен выпасть из привязи. После падения замеряют ориентацию манекена и измеряют угол между продольной осью манекена и вертикалью.
- Используя ту же самую верёвку (хотя допускается её замена), через 15 минут повторяют испытание с манекеном, подвешенным за нижнее кольцо крепления так, чтобы падение было головой вниз с высоты приблизительно 4 м.
Повторяют испытания на падение манекена ногами вниз и головой вниз для каждого элемента крепления для остановки падения.

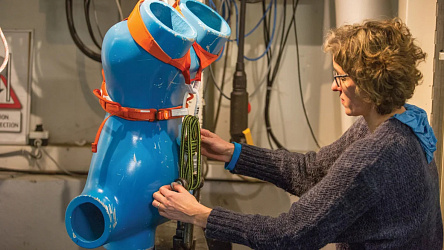

Испытания динамической прочности комбинированных привязей CAMP на базе ИКБС НИУ МГСУ. На фото привязь удерживается при помощи устройства быстрого расцепления. Источник: Испытательная лаборатория RopeLAB
Маркировка и упаковка страховочных привязей
Маркировка страховочной привязи должна соответствовать подразделу 2.2 стандарта EN 365:1992 (ГОСТ Р EN 365-2010), а также быть выполнена на языке страны назначения. Помимо этого, маркировка должна включать в себя:
- пиктограмму на страховочной привязи, указывающую на необходимость ознакомиться с информацией, предоставляемой изготовителем;
- заглавную букву «А» на каждом элементе крепления для остановки падения;
- идентификационный знак модели/типа страховочной привязи;
- номер данного стандарта — ГОСТ Р EN 361-2008.
Страховочная привязь должна поставляться упакованной в материал, который обеспечивает некоторое сопротивление прониканию влаги, но не обязательно запечатанной.
Информация, предоставляемая изготовителем, должна быть на языке страны назначения. Она должна соответствовать подразделу 2.1 стандарта EN 365 (ГОСТ Р EN 365-2010) и дополнительно включать в себя:
- Способ правильного надевания страховочной привязи.
- Информацию об условиях использования страховочной привязи.
- Описание характеристик надёжной анкерной точки.
- Инструкцию о том, как соединять страховочную привязь с надёжной анкерной точкой, соединительной подсистемой, в частности амортизатором, стропом или соединительным элементом, а также другими компонентами страховочной системы.
- Указание на элементы крепления страховочной привязи, которые могут быть использованы для остановки падения.
- Информацию о том, как обеспечить совместимость компонентов, используемых в сочетании со страховочной привязью.
- Информацию о необходимости учёта пролёта под ногами пользователя, для того чтобы избежать столкновения с конструкцией или землёй при падении с высоты, а также совет по использованию соответствующей подсистемы, например амортизатора или страховочного устройства.
- Информацию о материалах, из которых изготовлена страховочная привязь.
- Информацию о каких-либо ограничениях применительно к материалам изделия или опасностях, которые могут повлиять на работоспособность страховочной привязи, например температуре, острых краях, химических веществах, электричестве, режущем и абразивном воздействии, разрушении под действием ультрафиолетового излучения и прочих негативных условиях.
- Указание о том, что перед и во время использования страховочной привязи должны предусматриваться варианты безопасного и эффективного спасения.
- Информацию о том, что изделие должно использоваться только подготовленным и/или иным образом компетентным лицом или под непосредственным надзором такового.
- Рекомендацию по чистке и дезинфекции, безопасной для изделия.
- Информацию о сроке службы изделия или рекомендацию о том, как его можно определить.
- Рекомендацию по защите изделия во время транспортировки.
- Обозначение модели/типа страховочной привязи.
- Информацию о значении какой-либо маркировки на изделии.
- Номер данного стандарта — ГОСТ Р EN 361-2008.
Итак, мы рассмотрели основные стандарты, регулирующие качество и безопасность привязей для работ на высоте:
- ГОСТ EN 358-2021 «Привязи для удержания и позиционирования»;
- ГОСТ Р 58194-2018 / EN 813:2008 «Привязи для положения сидя»;
- ГОСТ Р EN 361-2008 «Страховочные привязи».
Единственный стандарт, что ввиду специфики мы оставили для отдельного материала, — ГОСТ EN 1497-2014 «Привязи спасательные».
Все перечисленные типы привязей подпадают под действие Технического регламента Таможенного союза 019/2011 «О безопасности средств индивидуальной защиты», а значит, подлежат обязательной сертификации. Но требования безопасности к привязям и другим средствам индивидуальной защиты описаны в ТР ТС 019/2011 настолько общими и скромными мазками, что для проведения контрольных испытаний, являющихся частью процедуры сертификации, приходится применять значительно более детальные требования и методики из рассмотренных нами ГОСТов. Вот и получается, что, несмотря на сугубо добровольный характер применения стандартов в нашей стране, они тем не менее постоянно при деле, как минимум в рамках обязательной сертификации.
Но нужно понимать, что на перечисленных требованиях свет клином не сошёлся. Так, привязи, значительно превосходящие по своим характеристикам и требования обязательного ТР ТС 019/2011, и требования добровольных стандартов, можно по собственной инициативе подвергать дополнительным проверкам в рамках контрольных протоколов. Для чего? Для того, чтобы подтвердить их незаурядные свойства. В качестве примера приведём привязи High Safety HS-50, которые прошли динамические испытания с увеличенной массой манекена (150 кг), после длительного кондиционирования при экстремально низких и высоких температурах. Что и говорить — качество лишним не бывает!
Мне нравится
