Блок, или блок-ролик, — это простейший механизм в виде вращающегося на оси ролика с жёлобом, через который перекинута верёвка. Они применяются для:
- получения выигрыша в силе при подъёме и спуске грузов и людей, а также при натяжении верёвок;
- перемещения человека или груза по верёвкам;
- снижения трения на перегибах верёвки.
Как пользоваться блок-роликом, мы описали в статье Зачем нужны блок-ролики в альпинизме и горном туризме. Там же можно посмотреть на готовые варианты роликов для каждого сценария, если не хочется вникать в тонкости выбора. Здесь же мы подготовили текст для тех, кто хочет покопаться в деталях и разобраться, как блок-ролики устроены и на что обращать внимание при их покупке.
Характеристики блок-роликов и на что они влияют
Основных параметров у блок-роликов пять:
КПД блок-ролика
Коэффициент полезного действия блока показывает, насколько хорошо устройство борется с трением. Чем ближе показатель КПД к 100%, тем эффективнее ваши усилия, скажем, по подъёму груза или упавшего в ледниковую трещину товарища.
КПД блока зависит от:
- Диаметра ролика и его соотношения с диаметром используемой верёвки. По общему правилу чем больше диаметр ролика, тем выше КПД. Это происходит за счёт уменьшения напряжения изгиба и сопротивления жёсткости верёвки.
- Типа ролика и его качества. Ролики бывают на втулке или шарикоподшипниках.
Ролики на втулке
Втулка — это цилиндр, на котором ролик вращается вокруг оси блока. Значительная часть поверхности втулки находится в контакте с осью во время вращения ролика, отчего возникает трение, снижающее эффективность всего устройства. Поэтому втулки устанавливаются преимущественно на бюджетных моделях блоков, КПД которых находится в диапазоне 70–80%.
Ролики на втулке подходят для задач, где максимальная эффективность не является жизненно важным параметром, например для натяжения навесных переправ и подъёма грузов. Ими активно пользуются большие группы туристов и альпинистов, где любые потери на трении легко компенсируются количеством рабочих рук. Блок-ролики на втулках также будут оптимальным выбором для клубных тренировок или прокатного фонда.
Ролики на подшипниках
Шарикоподшипник — это набор металлических шариков, которые вращаются в полости между внутренним и внешним кольцами. Площадь контакта шариков с другими частями конструкции значительно меньше, чем у втулки. Это сводит трение к минимуму и повышает эффективность. Таким образом, КПД блок-роликов на закрытых шарикоподшипниках составляет около 90–95%. Вдобавок вся конструкция получается закрытой, внутрь почти не попадают грязь и пыль, способные нарушить работоспособность блока.
Высокоэффективные ролики данного типа стоит брать на ответственные задачи, к коим относится, например, спасение пострадавшего из трещины. Особенно актуальны они для малых групп, где дополнительные 10–20% КПД лишними не бывают.
Размер и вес блок-роликов
Как и с любым другим снаряжением, размер блок-роликов влияет на вес и удобство транспортировки. Поэтому в спорте применение находят преимущественно компактные модели, балансирующие между высокой эффективностью и низкой массой. По современным меркам лёгкими считаются блоки весом до 100 грамм.
Но нужно держать в уме, что чем больше ролик, тем выше КПД. И пусть цифры производителей не вводят вас в заблуждение. Возьмём, к примеру, два блок-зажима производителя Petzl — Micro Traxion и Nano Traxion. Различия в диаметре роликов видны невооружённым глазом. При этом КПД на сайте производителя у обеих моделей будет одинаковое — 91%. Но чем больше диаметр используемой верёвки, тем хуже будет показывать себя младший брат — Nano Traxion.

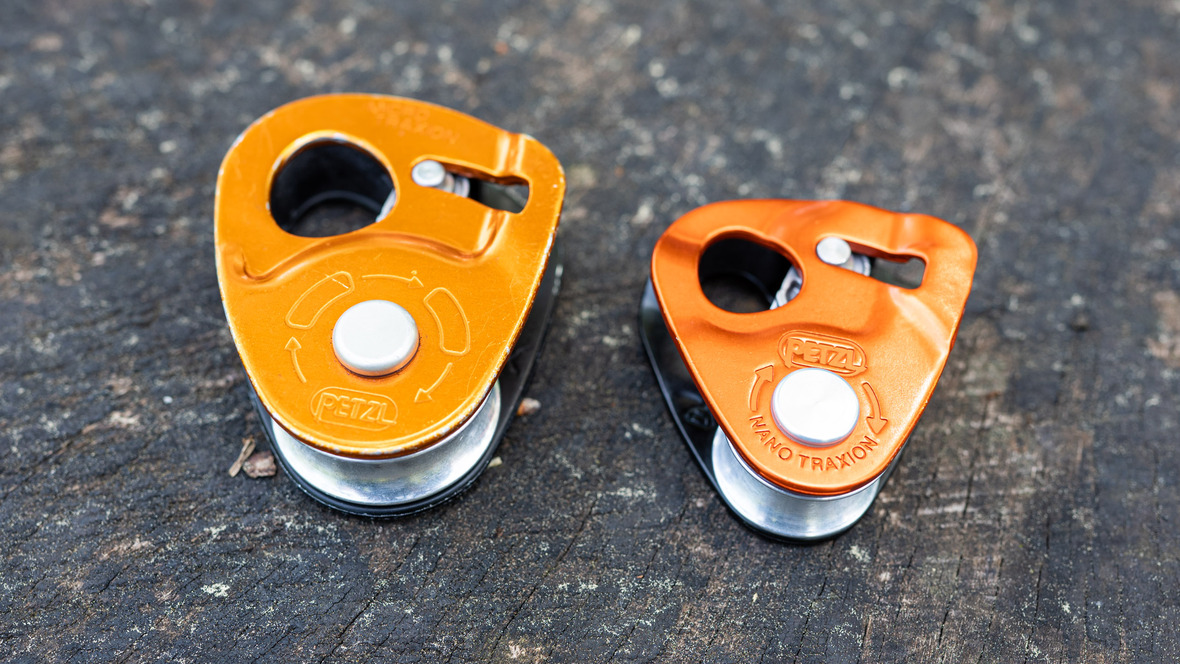

Размеры блок-зажимов Petzl Micro Traxion (слева) и Nano Traxion. Источник фото: transa.ch
Рабочий диаметр верёвки
Рабочий диаметр верёвки, на который рассчитан блок, указывается производителем. И тут даже самые компактные модели рассчитаны на верёвки диаметром до 11–13 мм. Учитывая, что в современном туризме и альпинизме нечасто встретишь что-то толще 10 мм, то и проблем с подбором подходящего блока не возникнет.
Любопытно другое. Проблемы могут возникать с малыми диаметрами верёвки. На отдельных бюджетных моделях блок-роликов встречается существенный зазор между роликом и внутренней частью боковых пластин. И если попытаться через такой блок, вопреки инструкции производителя, прогнать тонкий репшнур, есть вероятность, что он слетит с ролика в подобную канавку и… кто знает, что случится дальше.
Впрочем, едва ли альпинистам и горным туристам вообще когда-либо придётся использовать блоки с верёвками/репшнурами диаметром менее 6–7 мм. На ум приходит только вытаскивание пострадавшего и дюльфер на тонких высокопрочных верёвках.

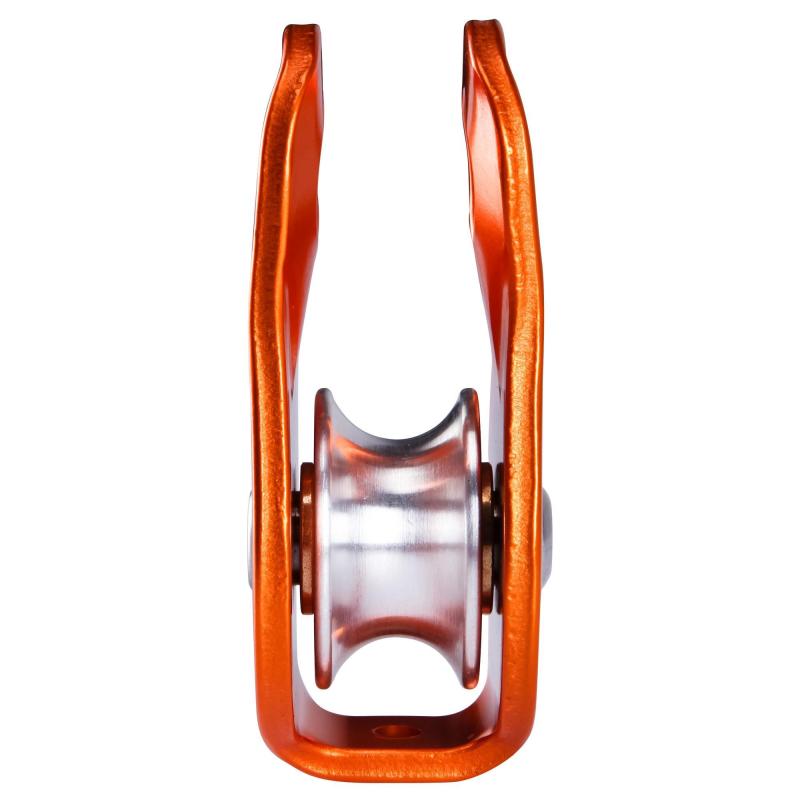

Блок Fixe от Petzl — яркий пример модели с широкими канавками между роликом и щеками. В данном случае производитель указывает, что этот блок не должен использоваться с верёвками диаметром менее 7 мм. Источник фото: sestogrado.it
Прочность блок-роликов
Независимо от варианта применения ролика, пользователь не должен выходить за рамки установленной производителем максимальной рабочей нагрузки (Working Load Limit, WLL). Значительно превышающий её показатель разрушающей нагрузки (Minimum Breaking Strength, MBS) нужен исключительно для общего понимания и применения в самых крайних и безвыходных ситуациях. По умолчанию же выход за пределы WLL является основанием для выбраковки блока, так как он мог получить невидимые для глаза, но существенные для будущего использования повреждения.
В контексте выбора чем больше рабочая нагрузка, тем, разумеется, лучше. Но теоретический максимум, с которым придётся столкнуться альпинистскому блоку, — это подъём пострадавшего с сопровождением. Это работа с весом двух взрослых людей — возьмём с запасом 200 кг, или эквивалентные им 2 кН рабочей нагрузки. А значит, хорошо, чтобы рабочая нагрузка блока составляла не менее 4 кН.
А ещё хорошо, когда блок-ролик имеет яркий, выделяющийся на любом рельефе цвет. Так его сложнее потерять и проще найти!
Больше о нагрузках и понятиях WLL и MBS можно узнать из статьи о допустимых нагрузках на альпинистское снаряжение.

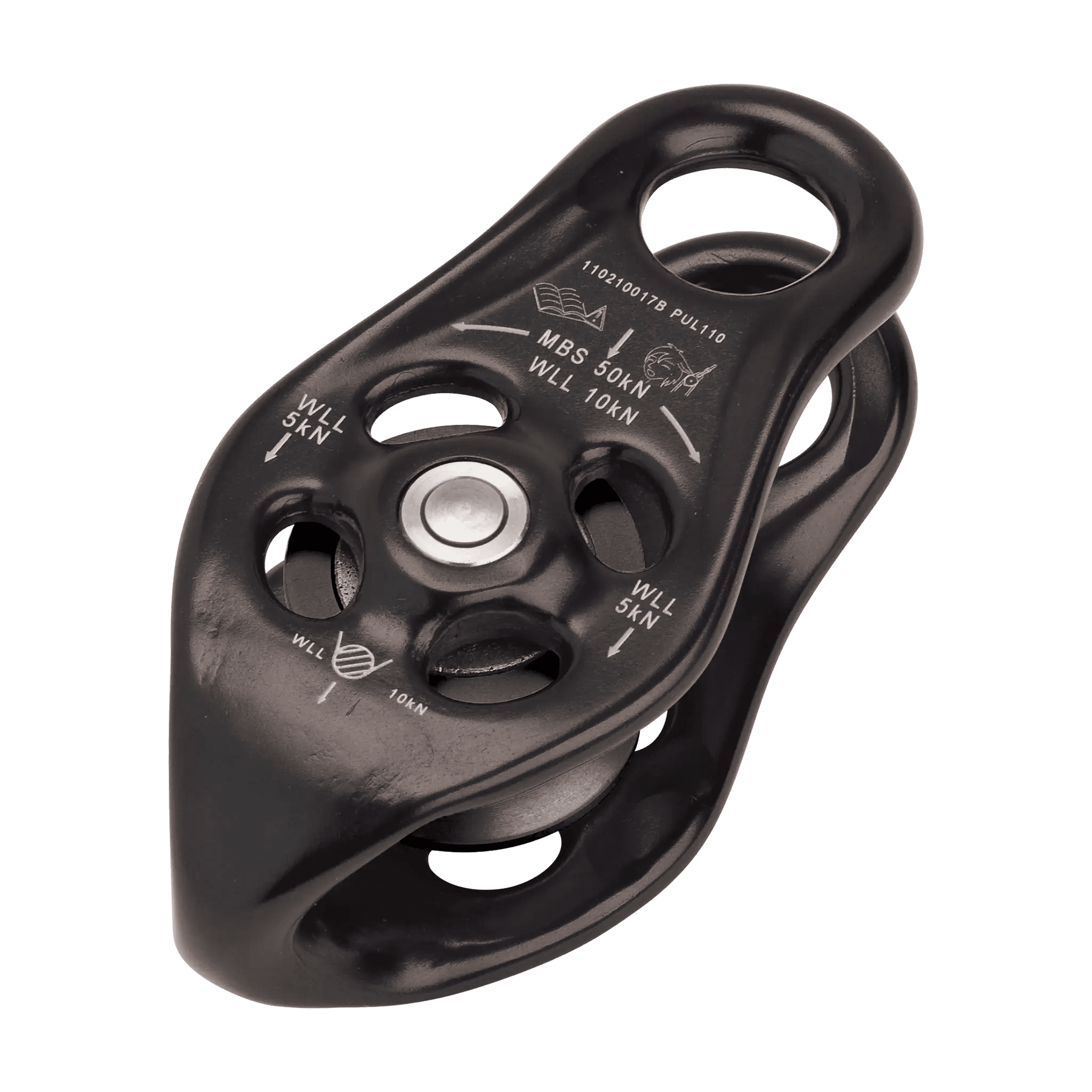

Прочностные характеристики блоков обычно указываются на корпусе самого устройства. Например, у DMM Pinto WLL — 10 кН, MBS — 50 кН. Источник фото: dmmwales.com
Из чего делают блок-ролики
При выборе нужно смотреть, из чего сделан непосредственно ролик блока. Пластиковые ролики — самые лёгкие, но и менее прочные, чем алюминиевые. В свою очередь, прочность и вес стальных роликов для спортивного применения избыточны.
Блок Petzl Oscillante с пластиковым роликом на втулке. КПД — 71%, вес — 42 грамма, WLL — 4 кН. Источник фото: Petzl
Блок Petzl Partner с алюминиевым роликом на шарикоподшипниках. КПД — 91%, вес — 56 грамм, WLL — 5 кН. Источник фото: Petzl
Виды блок-роликов для альпинизма и горного туризма
Конструкция любого блока включает в себя следующие компоненты:
- ось;
- ролик;
- боковые пластины, или щёки;
- точку присоединения.
Это база. А вот далее возможны самые разные варианты:
Блоки с подвижными и неподвижными боковыми пластинами
Блоки с фиксированными боковыми пластинами, как правило, прочнее моделей с плавающими щеками. Но они же слегка уступают последним в скорости и удобстве применения. Например, соединительные отверстия на фиксированных боковых пластинах разведены шире, что ограничивает выбор доступных карабинов. В частности, такие блоки плохо взаимодействуют с D-образными карабинами, предпочитая овалы и груши.
При прочих равных мы бы рекомендовали выбирать модели с плавающими щеками, как менее привередливые в отношении карабинов. Ведь далеко не все туристы и альпинисты готовы обзавестись более тяжёлым овальным карабином исключительно для того, чтобы на нём ровно располагался единственный блок-ролик.

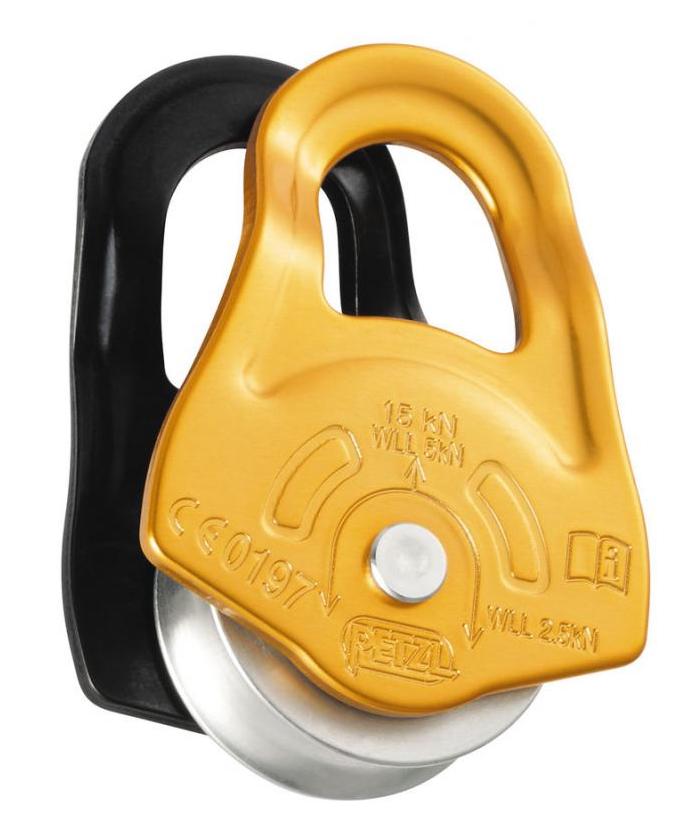

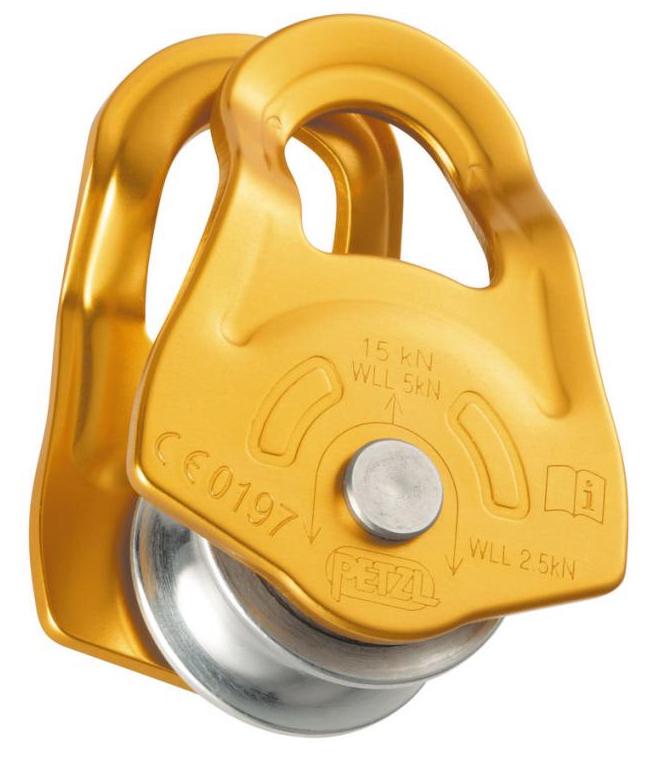

Блок Petzl Fixe с фиксированными боковыми пластинами и MBS 23 кН и блок Petzl Mobile с плавающими щеками и MBS 15 кН. При этом рабочие нагрузки у обоих блоков одинаковые. Источник фото: Petzl
Прусик-блоки
У прусик-блоков в боковых пластинах есть упоры для схватывающих узлов, в частности узла Прусика. Эти узлы используют, чтобы блокировать обратный ход верёвки, фиксируя тем самым результаты проделанной работы. А упоры на боковых пластинах блоков нужны, чтобы схватывающие узлы, будучи завязанными из тонкого репшнура, не просачивались и не застревали внутри, мешая работе ролика.
Нужен ли вам такой? Да, и снова да. Учитывая широчайшее применение схватывающих узлов в туризме и альпинизме, конструкция прусик-блоков однозначно рекомендована к приобретению, пусть даже ценой дополнительных 20 грамм!

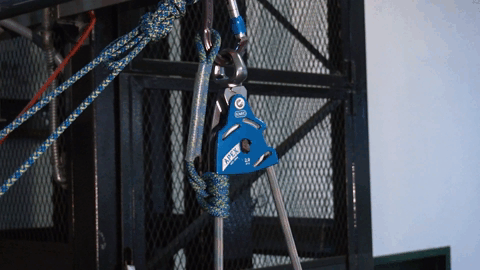

Принцип работы прусик-блока на примере модели SMC Apex. Источник видео: SMC Gear
Блок-зажимы
Некоторые блоки имеют встроенный зажим, позволяющий блокировать обратный ход верёвки, не прибегая к схватывающим узлам или отдельным устройствам, например жумарам или зажиму Tibloc. Они так и называются — блок-зажимы. С блок-зажимом больше не придётся тратить время на вязание замёрзшими руками узла Прусика и беспокоиться о качестве его схватывания. Эти ребята хорошо показывают себя даже на обледенелой или грязной верёвке. К тому же блок-зажимы неплохо заменяют или дополняют жумары, например, при подъёме по верёвке. В общем, это самые эффективные и многофункциональные модели среди блоков. Если позволяет бюджет — однозначно к приобретению!

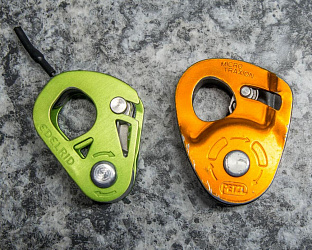

Компактный блок-зажим Edelrid Spoc: КПД — 92%, вес — 60 грамм. Источник фото: edelrid.com
Карабины со встроенными роликами
Данные изделия, как следует из названия, представляют собой карабины, в конструкцию которых встроен ролик. Применяются для организации оттяжек и снижения трения в точках перегиба верёвки, а также для организации полиспастных систем.
Карабин с интегрированным роликом не станет для вас полноценной заменой классического блока или тем более прусик-блока. Здесь и КПД ниже, и вариантов применения меньше. Но его неоспоримым плюсом является компактность в сравнении с комбинацией отдельного блока и отдельного карабина. Помимо того, сохранена вся функциональность и прочность полноценного карабина. А поэтому такой карабин будет хорошей заменой второму блоку в полиспастных системах или в качестве оттяжки, чтобы облегчить жизнь лидеру на сильно петляющем маршруте.

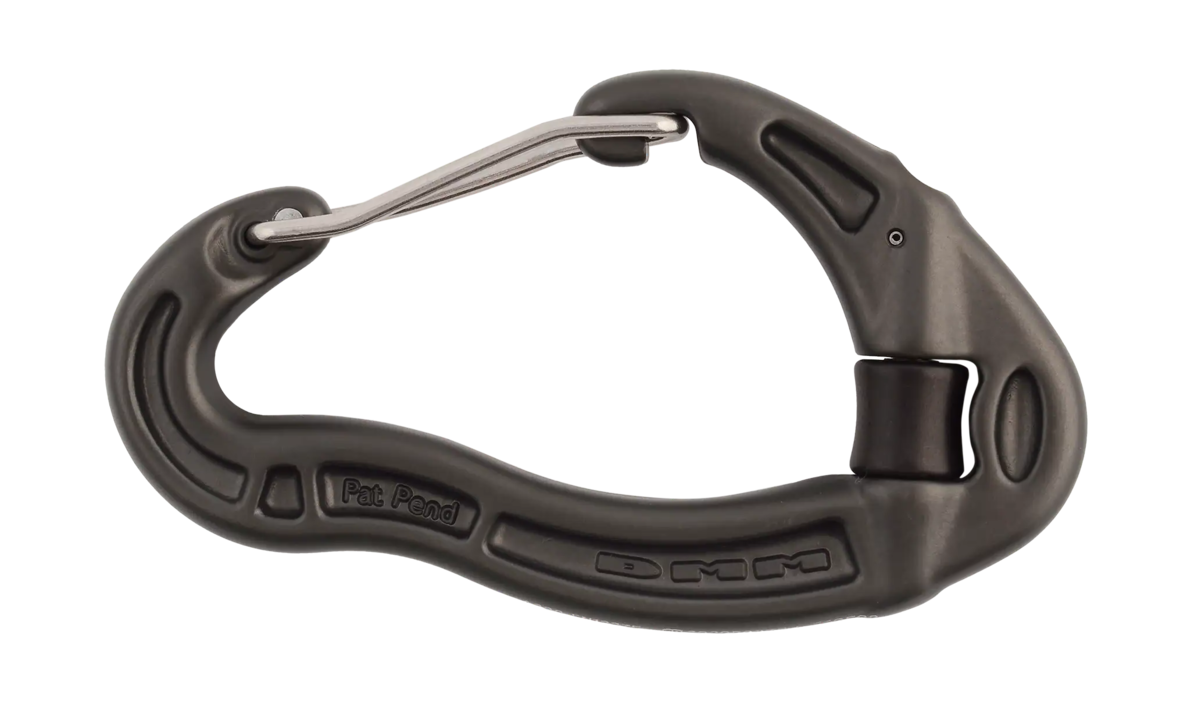

Карабин со встроенным роликом DMM Revolver Wiregate. Источник фото: dmmwales.com
Аварийные ролики
В этом классе по большому счёту всего один представитель — Petzl Ultralegere. Это простейший пластиковый ролик, который устанавливается на карабин для использования в качестве аварийного блока. Многим он кажется компромиссным решением: стоит недорого и весит мало. Но, даже будучи установленным на подходящий овальный карабин, он малоэффективен и неудобен в использовании, так как верёвка постоянно норовит с него слететь. Так что для нормальной и безопасной работы лучше приобрести обычный блок-зажим или прусик-блок.

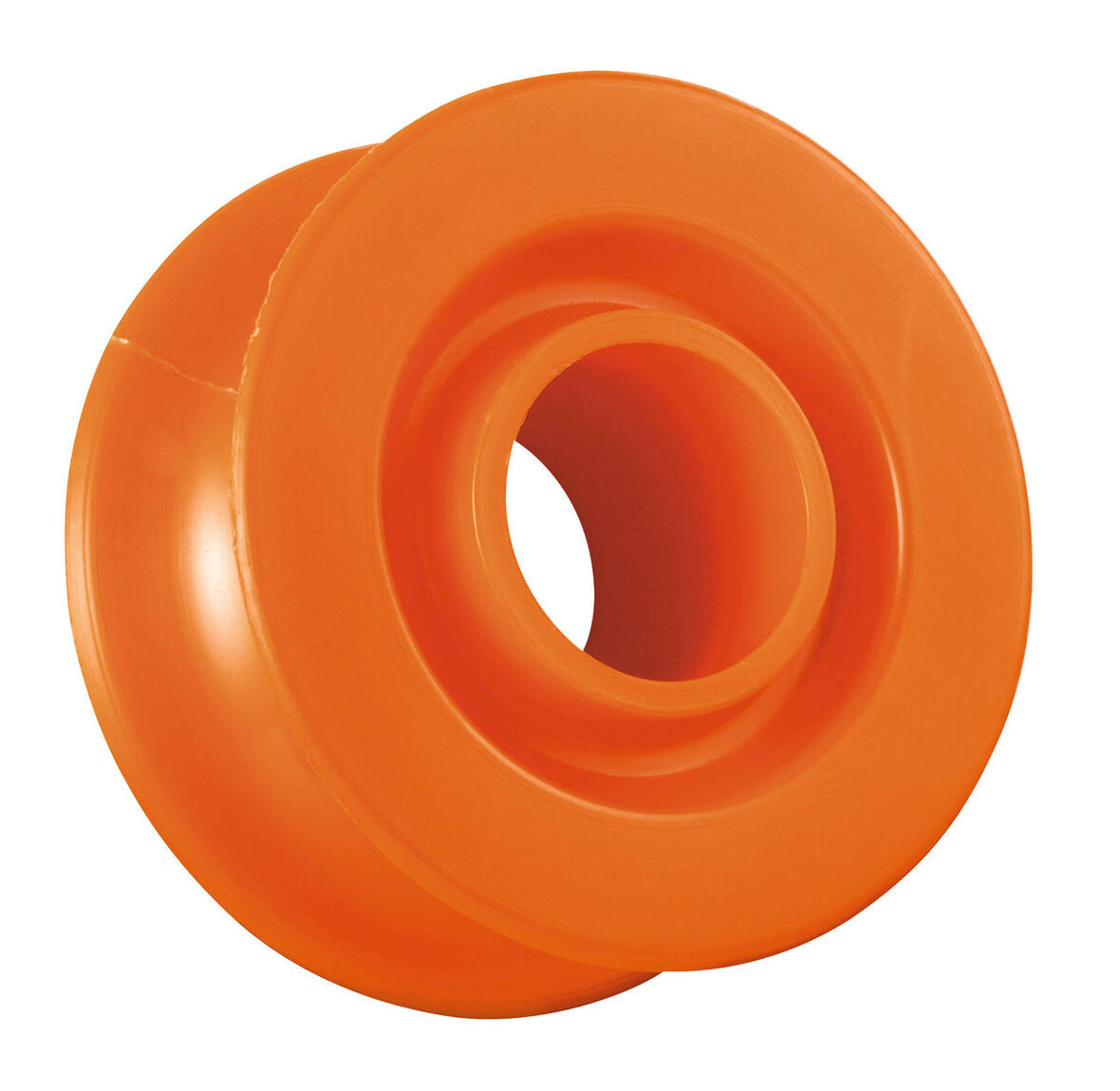

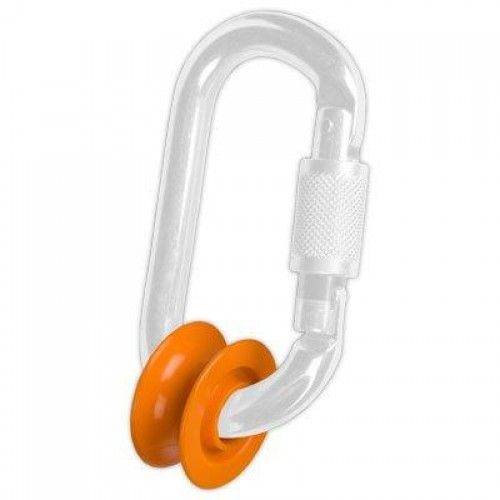

Аварийный ролик Petzl Ultralegere для установки на овальные карабины. WLL — 1 кН, вес — 10 грамм, рабочий диаметр — до 13 мм. Источник фото: Petzl
