В этой статье разобраны минимальные требования, предъявляемые к страховочным обвязкам согласно стандартам качества, и то, как они проверяются на соответствие этим требованиям. Под обвязками в статье понимаются исключительно спортивные модели, то есть предназначенные для альпинизма, скалолазания, спелеологии, ски-тура, горного туризма и ряда других экстремально-развлекательных дисциплин. Для них основополагающим стандартом служит EN 12277.
На начало 2024 года положение у спортивных обвязок в России следующее.
Спортивные обвязки не подлежат обязательной сертификации на территории РФ. Этот означает, что качество обвязок не регулируется и не контролируется государством, а отдаётся на откуп производителям. В теории продаваться может всё что угодно, как, кстати, и в США. На деле же подавляющее число иностранных моделей обвязок имеет европейский сертификат соответствия (CE) на основании стандарта EN 12277 и потому обладает одинаковыми минимальными прочностными характеристиками, а следовательно, и конкретным уровнем безопасности.
За это скажем спасибо европейскому законодательству, так как там запрещены продажи несертифицированного альпинистского снаряжения, а любой крупный производитель, даже не европейский, желая выйти на столь большой рынок, оказывается вынужден сертифицировать свои изделия. Другое дело, что количество сертифицированных моделей известных европейских и американских производителей на прилавках падает, а число неизвестных китайских брендов, наоборот, растёт. И вопросов к качеству последних больше. Отечественные производители вольны изготавливать обвязки по собственным техническим условиям (ТУ). Раскрывать их детали они не обязаны, но могут проводить добровольную сертификацию на основании зарубежных или отечественных стандартов. Добровольная сертификация от обязательной отличается меньшим контролем со стороны государственных органов, а потому в текущем виде вызывает скепсис и при оценке страховочного снаряжения лучше полагаться на иные способы сертификации.
Отечественный стандарт ГОСТ Р 58922-2020 применяется в рамках добровольной сертификации. Он вступил в силу в 2020 году и является переведённой и дополненной версией европейского стандарта EN 12277. На данный момент по ГОСТ Р 58922-2020 сертифицированы лишь несколько моделей обвязок, что немудрено. Ведь если сертификация спортивных обвязок — дело сугубо добровольное, то для затрат на реальную, комплексную сертификацию требуются весомые основания, например, конкретные маркетинговые и тендерные перспективы.
EN 12277 — европейский стандарт, обязательный к исполнению на территории Европейского союза. Все ведущие мировые производители сертифицируют свои обвязки по этому стандарту, что делает его своего рода эталоном качества. Европейский стандарт для любого интересующегося вопросами сертификации имеет крайне важное значение, потому что:
- Едва ли не большинство российских альпинистов, спелеологов и скалолазов лазают в сертифицированных по EN 12277 обвязках иностранного производства.
- Российские производители при разработке своих изделий склонны ориентироваться на всё те же сертифицированные по EN 12277 модели зарубежных коллег. Отечественный стандарт ГОСТ Р 58922-2020 и вовсе «разработан с учётом основных нормативных положений европейского стандарта EN 12277».
- Среди всех стандартов именно EN 12277 склонен чаще других получать обновления и приводить свои требования в соответствие с запросами времени. Поэтому ему и будет посвящена бо́льшая часть данной статьи.
UIAA 105 — добровольный стандарт Международной федерации альпинизма. Он повторяет требования EN 12277, лишь с одним дополнительным пунктом. Сертификация по данному стандарту несёт скорее имиджевую функцию.

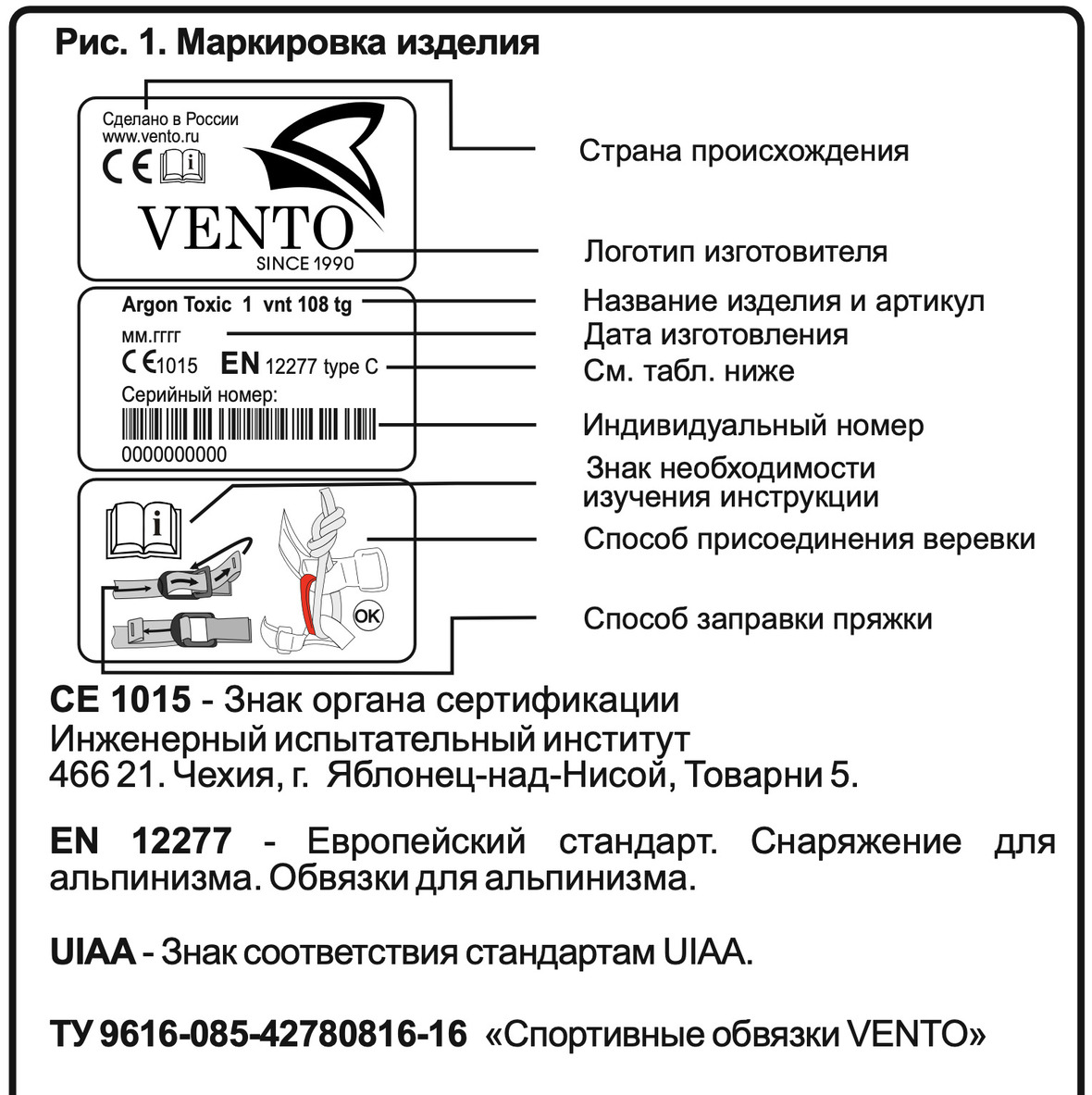

Обвязка Vento Argon и фрагмент из инструкции к обвязкам Vento. Редкий пример российской обвязки, сертифицированной по стандартам EN и UIAA. Источник: vento.ru
Стандарт EN 12277:2015
Стандарт EN 12277 «Mountaineering Equipment. Harnesses» был выпущен в 1998 году и с тех пор не раз дополнялся и изменялся. Актуальная на начало 2024 года версия называется EN 12277:2015 + A1:2018. EN 12777, как и большинство других альпинистских EN-стандартов, основан на наработках Международной федерации альпинизма (UIAA) — некоммерческой организации, одной из целей которой является разработка стандартов безопасности и продвижение их в массы.
В тех пунктах, где стандарт EN 12277:2015 идентичен или максимально сходен с ГОСТ Р 58922-2020, будут использоваться формулировки из отечественного стандарта. Это сделано, чтобы не плодить дополнительные варианты перевода и не сбивать с толку читателя.
Итак, согласно букве стандарта:
«Обвязка — это комбинация текстильных материалов (лент), обхватывающих тело пользователя с целью позиционирования и (или) удержания пользователя при падении и после остановки падения, содержащих элементы регулировки и силовые элементы крепления. Примечание: обвязка является средством индивидуальной защиты от падения с высоты, применяемым в качестве компонента страховочной системы».
Примечание указывает на разделение понятий «обвязка» и «страховочная система», которые в обыденной речи часто отождествляются. Страховочная система — это совокупность элементов, где обвязка лишь только её часть. Подробнее о таких системах можно узнать из стандарта ГОСТ Р 58208-2018 «Системы индивидуальной защиты от падения с высоты», идентичного EN 363:2008.
Классификация обвязок по стандарту EN 12277:2015
Обвязки подразделяются на
классы
:
- Полная обвязка (класс А): обвязка, охватывающая каждую ногу пользователя в районе бёдер, его пояс и плечи, поддерживающая пользователя в положении головой вверх, в том числе и при потере им сознания.
- Обвязка для пользователей массой менее 40 кг (класс В): полная обвязка с антропологическим размерным рядом для пользователей массой менее 40 кг.
- Нижняя обвязка («беседка», класс С): обвязка, охватывающая нижнюю часть тела в районе поясницы, а также каждую ногу, позволяющая пользователю удерживать себя в положении сидя, находясь в сознании.
- Верхняя обвязка (грудная, класс D): обвязка, охватывающая верхнюю часть тела пользователя в районе груди и плеч.

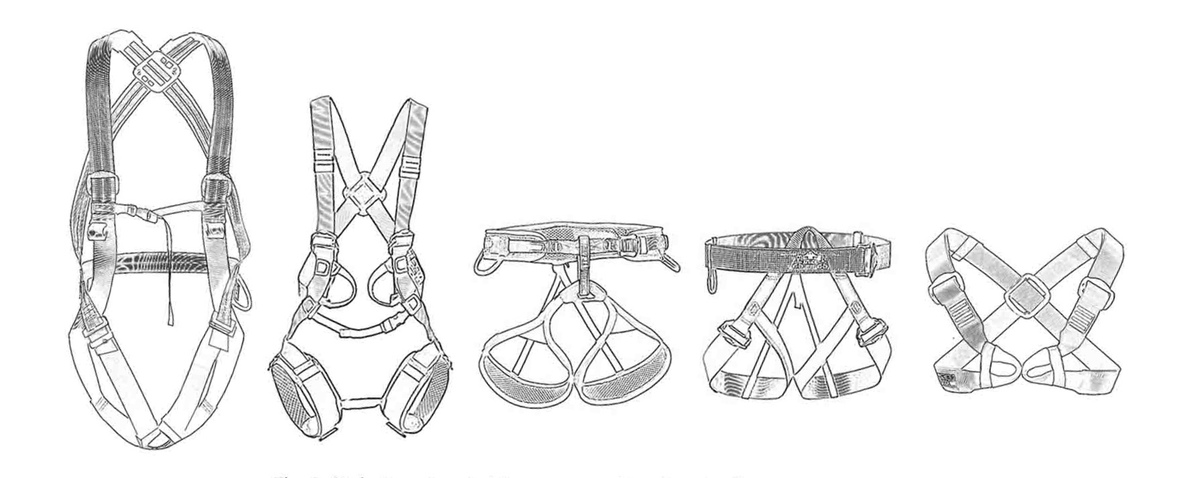

Классы спортивных обвязок. Две полные обвязки слева — класс А или B, две «беседки» посередине — класс С, грудная обвязка справа — класс D. Источник: asacformacion.com
Требования к конструкции обвязок согласно EN 12277:2015
- Любые части обвязок, которые могут контактировать с пользователем или другими текстильными элементами, не должны иметь заусенцев и острых кромок.
- Нитки, применяемые для сшивания силовой ленты, должны быть контрастными по отношению к оттенку или текстуре ленты.

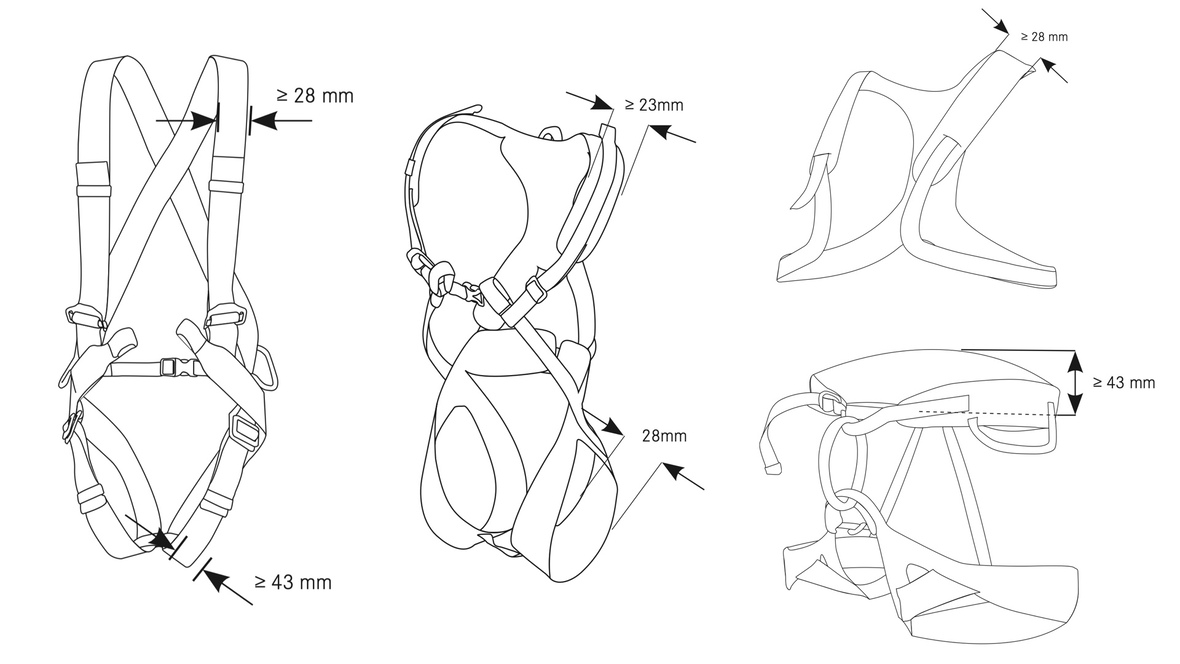

Ширина контактных частей для разных типов обвязок согласно стандартам EN 12275:2015 и ГОСТ Р 58922-2020. Источник: edelrid.com
Подготовка испытательных образцов
Перед испытаниями все образцы проходят предварительную обработку в климатической камере. Сначала их выдерживают не менее 24 часов при температуре 50 ± 5 °C и относительной влажности не менее 20%, затем в течение ещё 72 часов при температуре 23 ± 2 °C и относительной влажности 50 ± 2 %. Сами испытания проводятся при температуре 23 ± 5 °C и должны быть начаты не позднее чем через 10 минут после изъятия образцов из камеры кондиционирования.

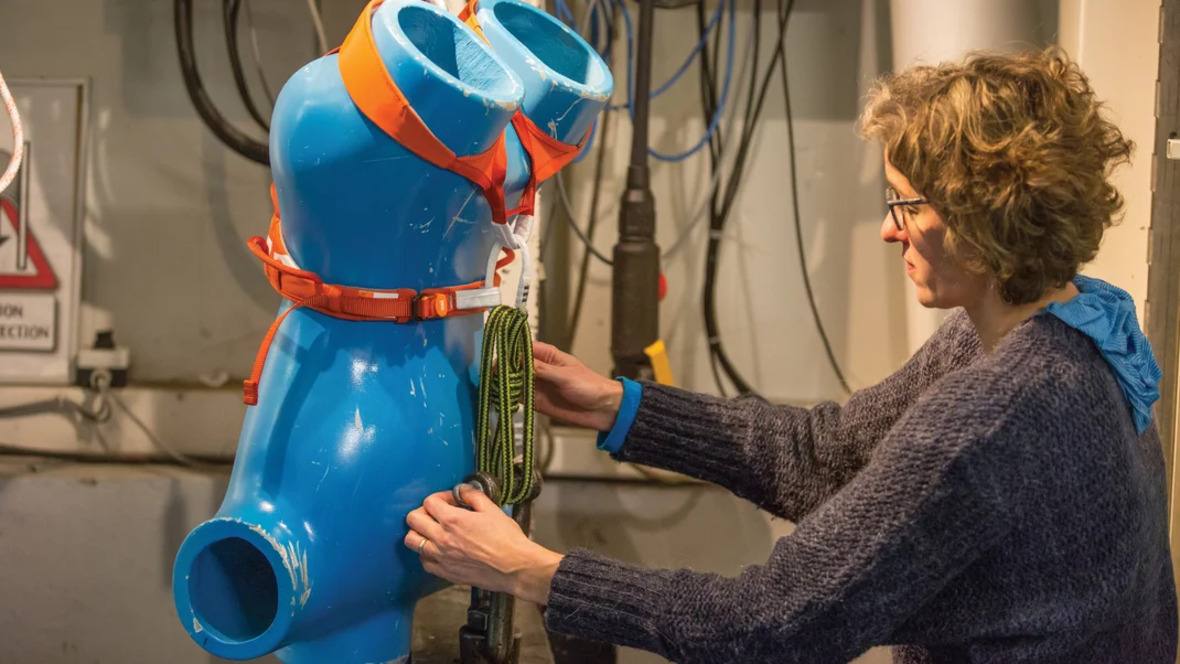

Требования стандарта к прочности обвязок

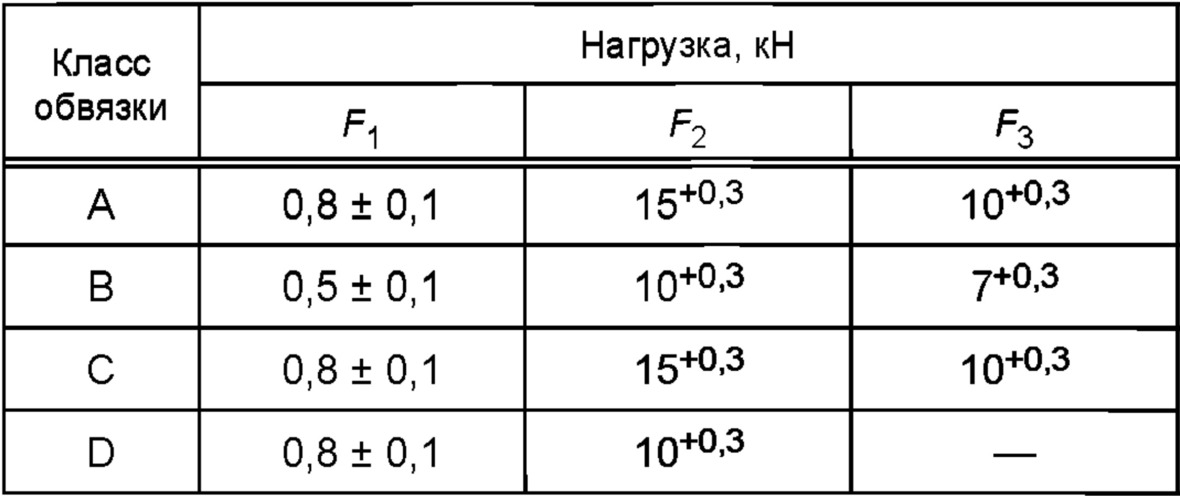

Требования статических испытаний для каждого класса обвязок
Фрагмент ГОСТ Р 58922-2020, идентичный по содержанию EN 12277:2015
- Во время проведения испытаний высвобождение испытательного манекена недопустимо. Кроме того, ни одна из силовых частей не должна отсоединиться и (или) разорваться, а лента не должна проскальзывать через элементы регулировки более чем на 20 мм.
- При наличии у обвязки нескольких силовых элементов крепления либо способов присоединения каждый из них должен быть протестирован в соответствующем порядке.
- В случае, если обвязки класса А или B могут быть разделены (разобраны) на обвязки класса C и D, силовые точки креплений каждой из них должны быть протестированы в соответствующем порядке.
Класс А — полные обвязки

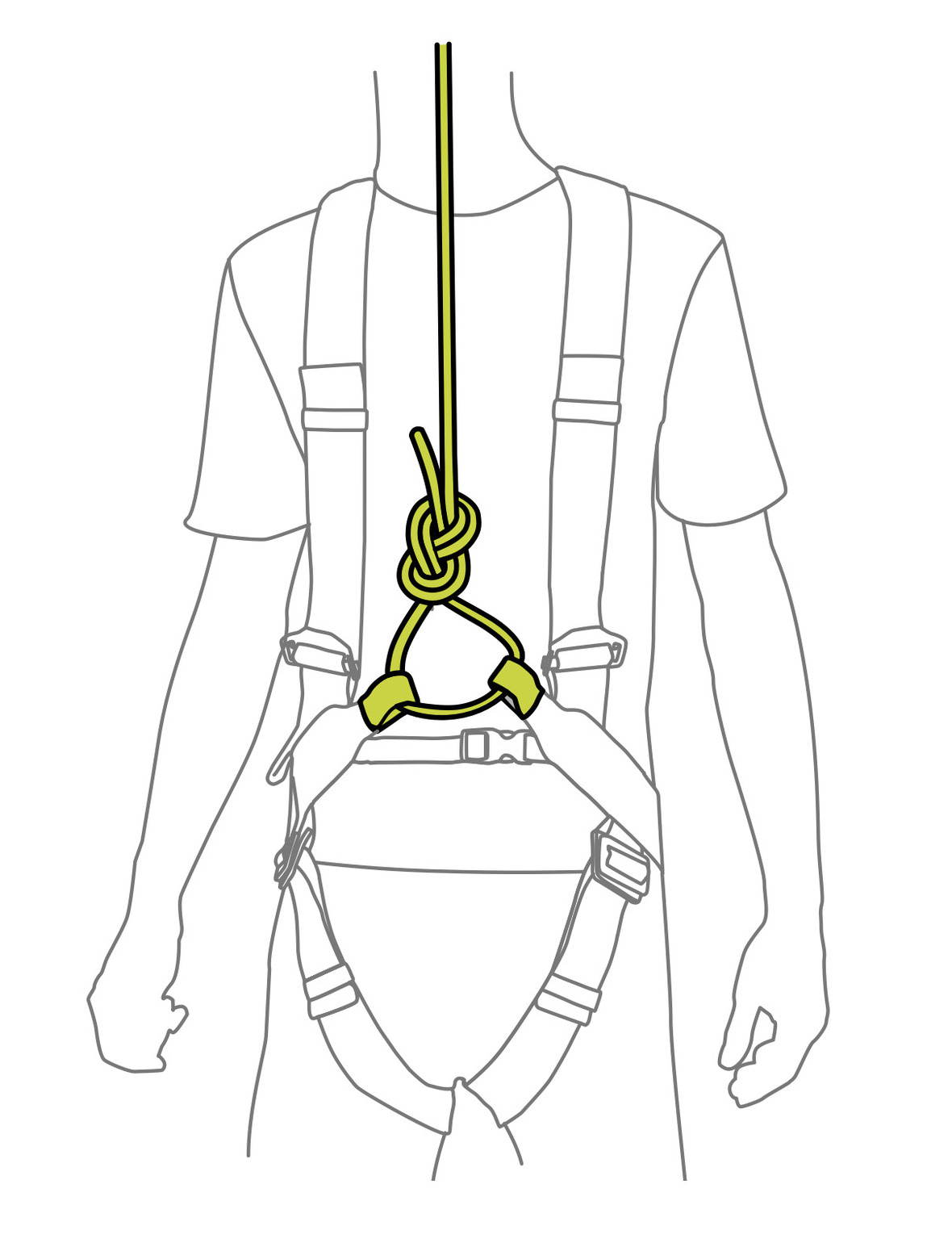

Один из вариантов обвязки класса А (полной обвязки). Источник: edelrid.com
Полные обвязки охватывают тело пользователя как в верхней, так и в нижней части, а их силовая точка крепления находится в районе груди и/или лопаток. Поэтому они хорошо распределяют нагрузку на тело и способны поддерживать пользователя в вертикальном положении даже при потере сознания. Но они объёмнее, тяжелее и сильнее сковывают движения, чем обвязки-«беседки», а потому практически не применяются в спорте. Зато полные обвязки неплохо показывают себя в прокатных фондах верёвочных парков, чему способствуют широкие возможности регулировки, позволяющие подогнать одну систему под людей разной комплекции.
Процедура испытания
- Обвязку надевают на расположенный головой вверх манекен и регулируют в соответствии с эксплуатационной документацией, предоставленной изготовителем. После чего силовой элемент крепления обвязки соединяют с испытательным оборудованием с помощью одинарной динамической верёвки.
- Обвязку фиксируют под нагрузкой 800 Н (F1) и ставят метку на внешней стороне свободного конца ленты перед её вхождением в элемент регулировки (пряжку).
- Нагрузку постепенно и без рывков увеличивают в течение 2 минут, доводя до 15 кН (F2). Заданное усилие удерживают в течение 1 минуты, а затем полностью снимают в течение 60 секунд.
- Сразу после этого нагрузку вновь увеличивают в течение 2 минут до 15 кН, удерживают ещё 3 минуты и снимают.
- Ставят новую отметку на ленте, распускают пряжку и измеряют длину между изначальной и новой метками.

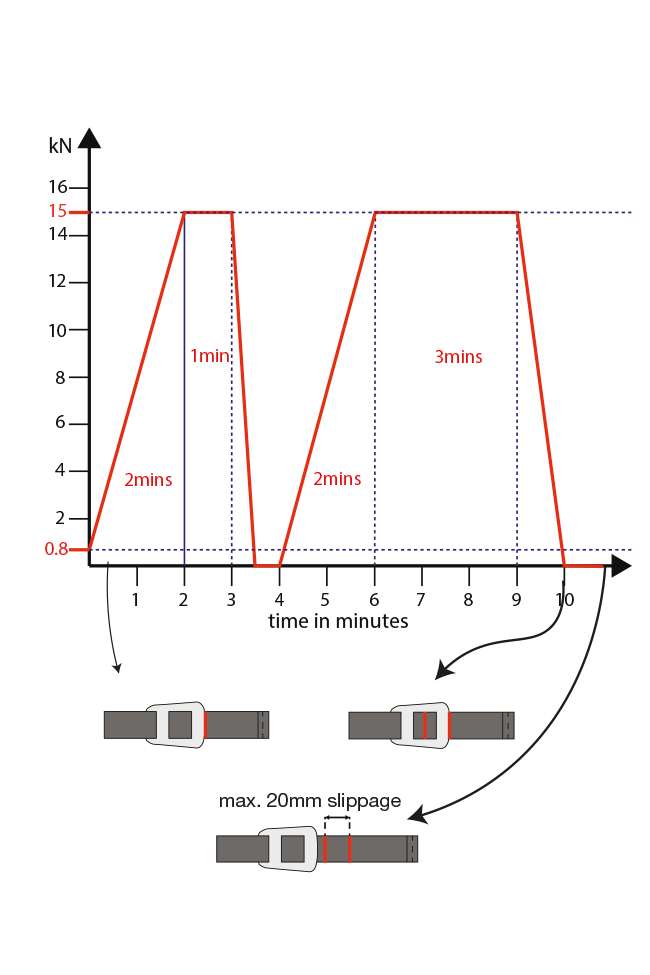

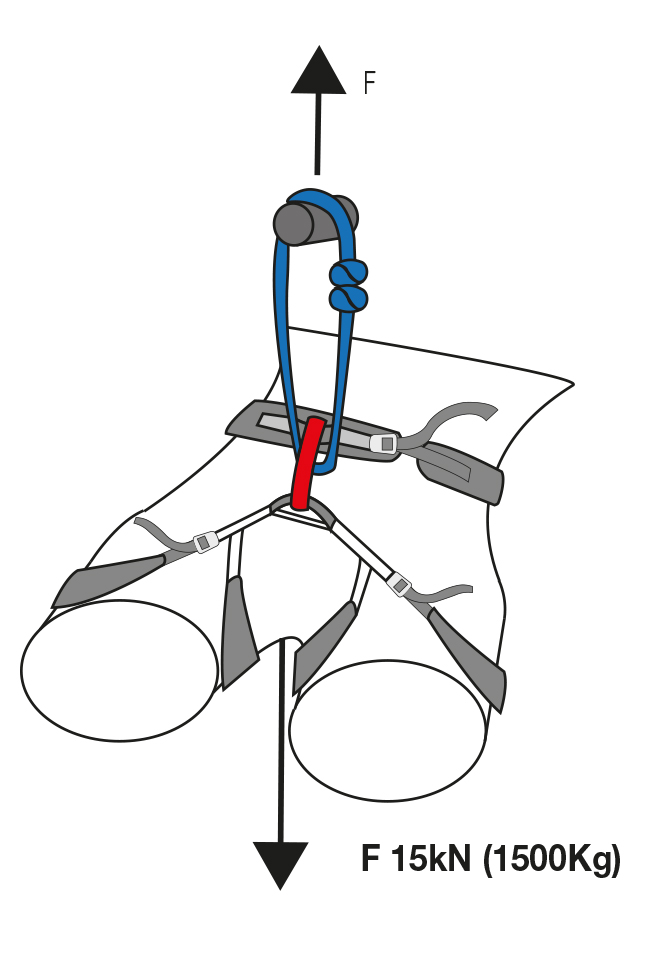

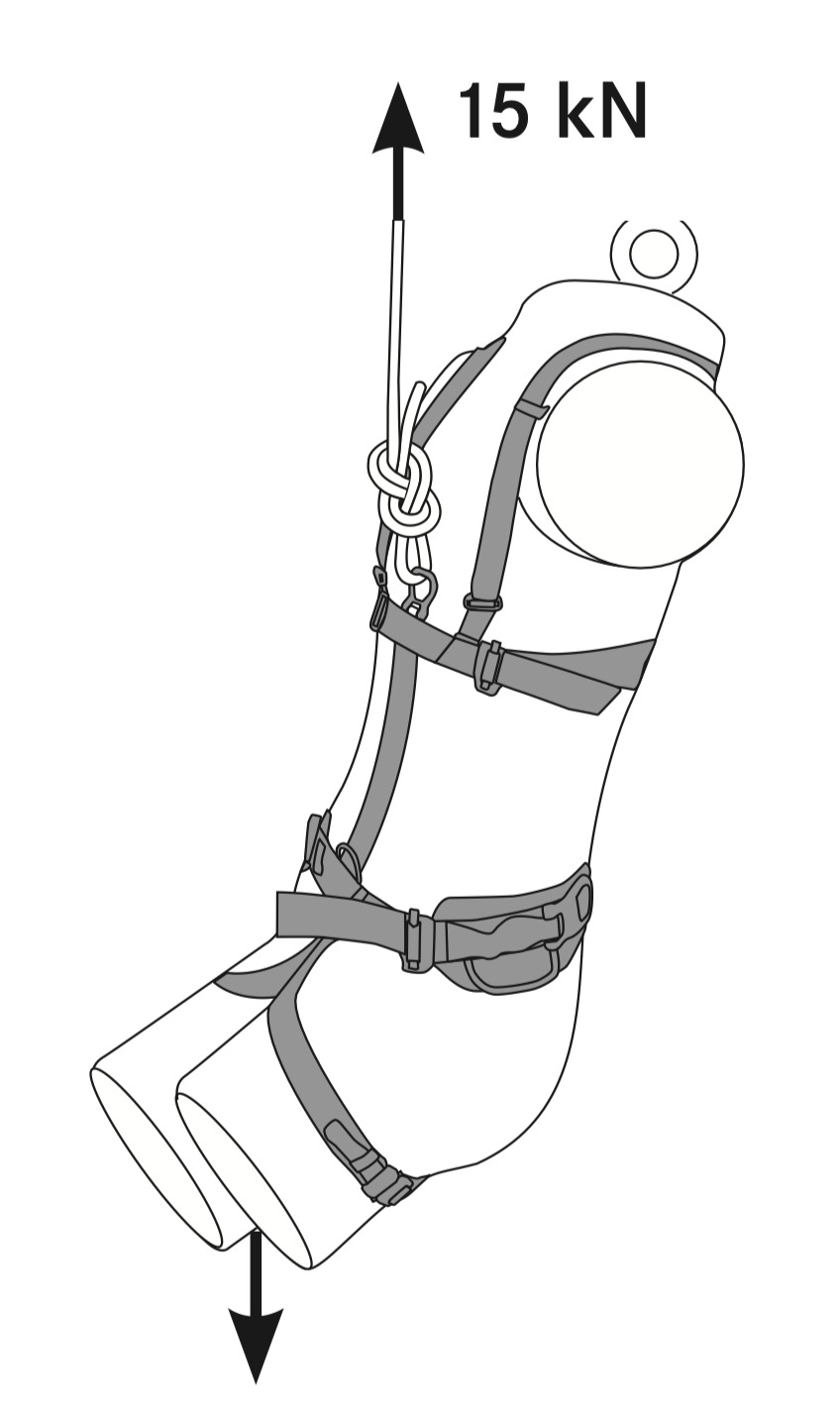

Испытание минимальной статической прочности обвязок класса A с манекеном, расположенным головой вверх. Проскальзывание ленты через элементы регулировки не должно превышать 20 мм. Источники: wildcountry.com, edelrid.com
- Эту же обвязку надевают на манекен, расположенный головой вниз.
- Под нагрузкой 800 Н отмечают положение ленты.
- Увеличивают нагрузку до 10 кН (F3) в течение 2 минут, удерживают 1 минуту, а затем полностью снимают в течение 60 секунд.
- Увеличивают нагрузку до 10 кН в течение 2 минут, удерживают 3 минуты, а затем полностью снимают.
- Сравнивают положение ленты с первоначальным.

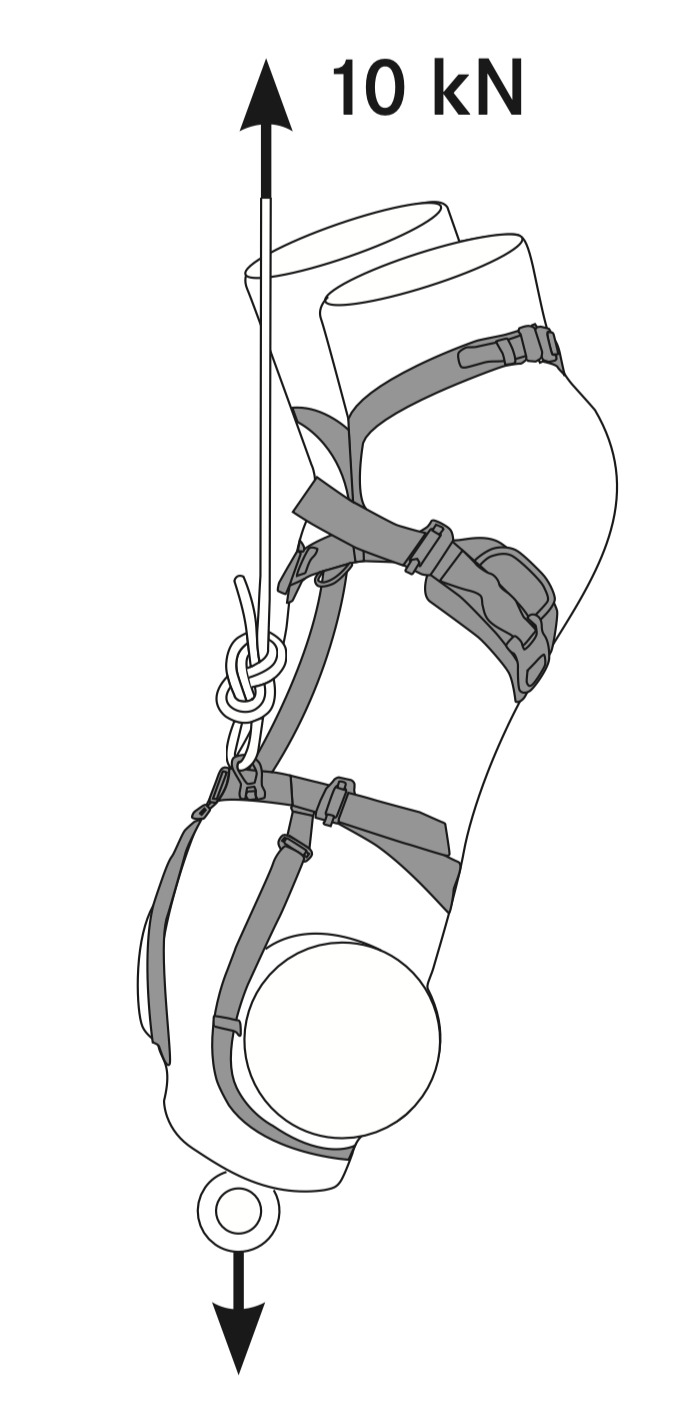

Испытание минимальной статической прочности обвязок класса A с манекеном, расположенным головой вниз. Источник: edelrid.com
Статические испытания обвязок класса А отчасти похожи на статические испытания страховочных привязей по ГОСТ Р EN 361-2008 — Испытания привязей (с 0:38 до 1:19).
Класс B — детские обвязки

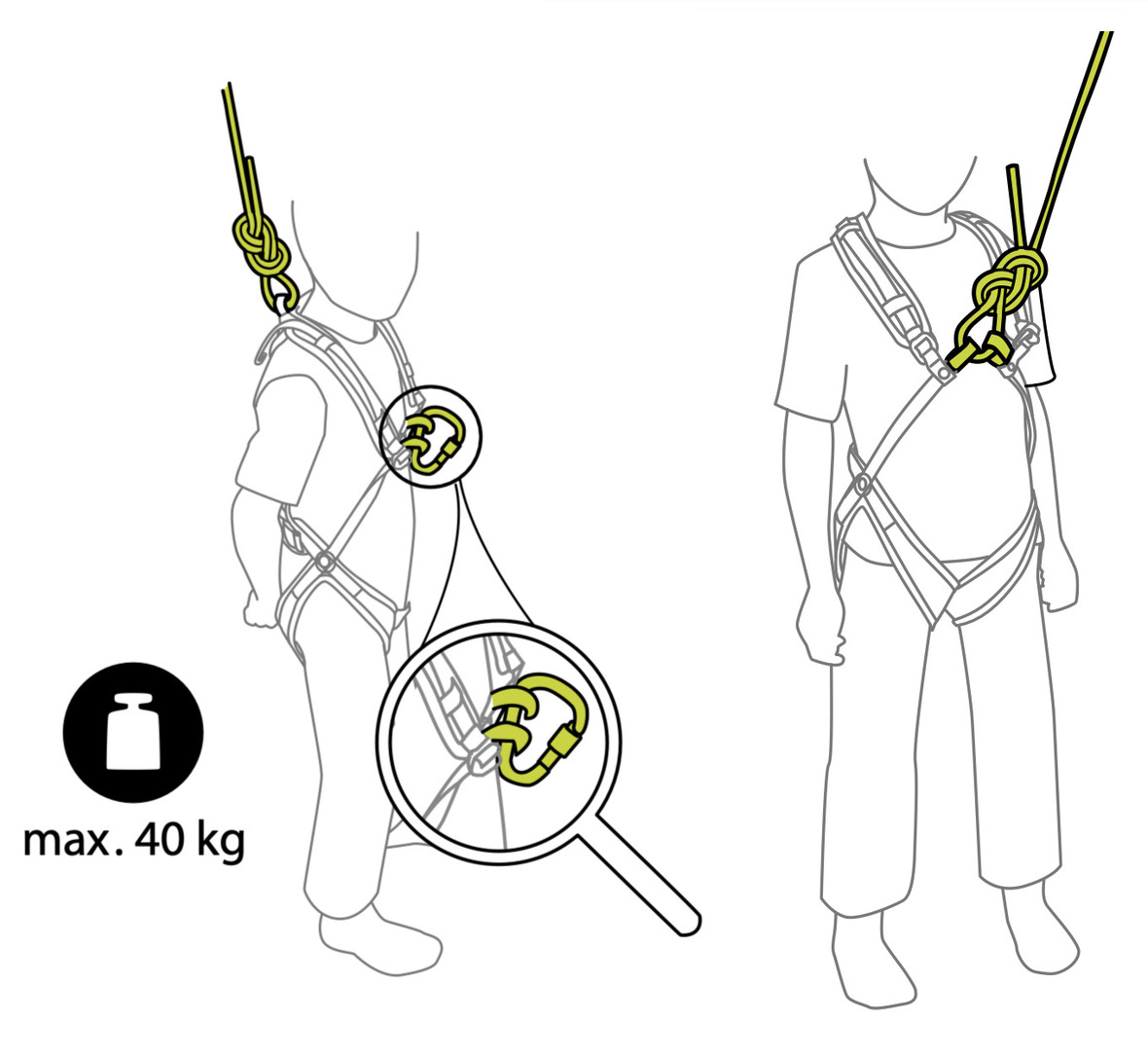

Обвязки класса B для пользователей массой до 40 кг. Источник: Edelrid Harness Handbook
Обвязки класса B — это полные обвязки с антропологическим размерным рядом для пользователей массой менее 40 кг. Данный класс часто именуют детским, хотя ограничения по использованию обусловлены не возрастом пользователя, а его весом и комплекцией. Тем не менее при разработке обвязок класса B акцент делается именно на детскую анатомию, то есть берутся в расчёт иной центр тяжести и недостаточная развитость бёдер.
Процедура испытания
Испытания обвязок класса B идентичны испытаниям обвязок класса А, за исключением применяемых нагрузок:
- Метка на ленту наносится под нагрузкой 500 Н (против 800 Н у класса A).
- Предельная нагрузка в положении головой вверх составляет 10 кН (против 15 кН).
- Предельная нагрузка в положении головой вниз составляет 7 кН (против 10 кН).

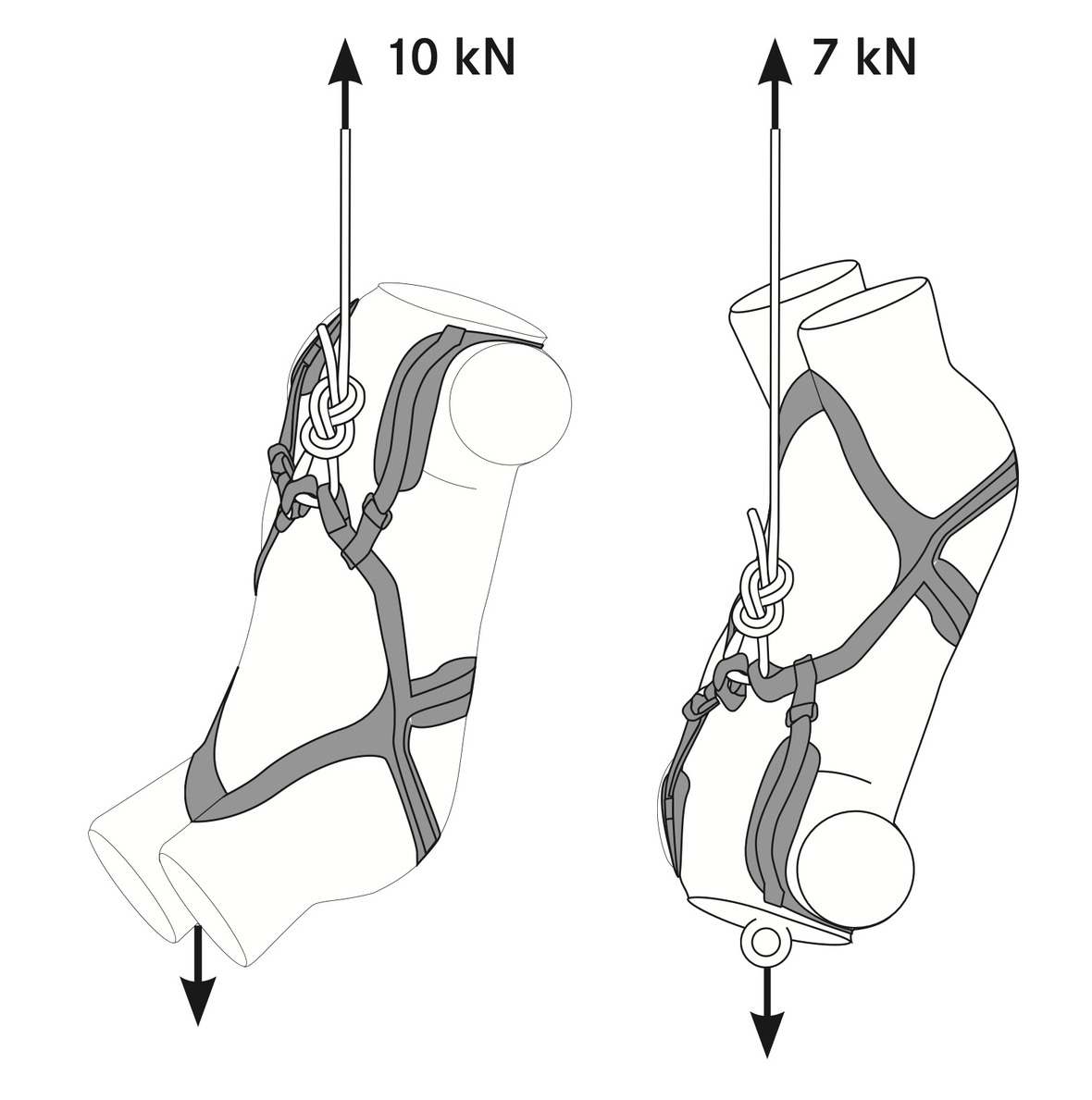

Испытания минимальной статической прочности обвязок класса B — детских полных обвязок. Источник: edelrid.com
Класс С — «беседки»

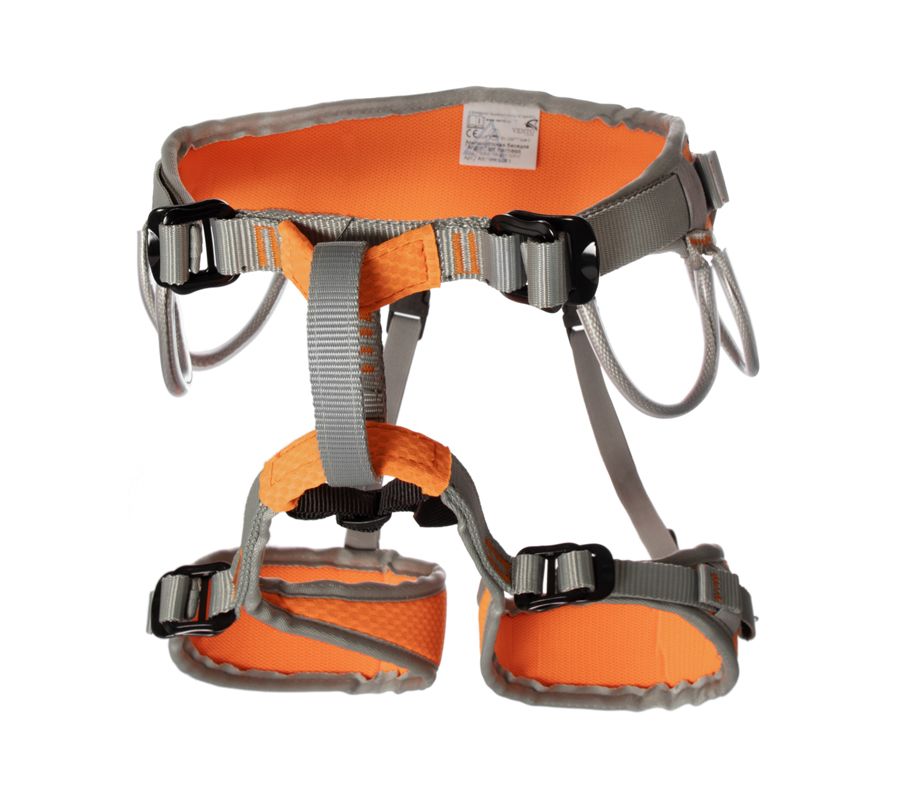

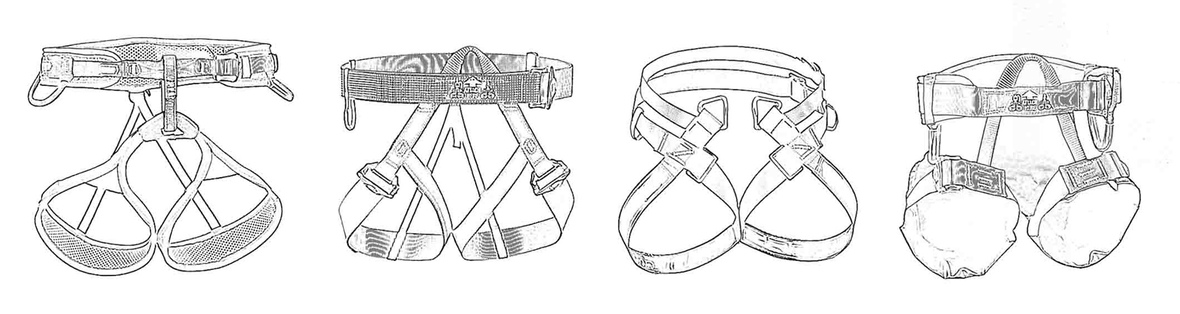

Различные варианты «беседок» в зависимости от назначения. Слева направо: классическая скалолазная «беседка», «беседка» для верёвочных парков и прокатов, спелеообвязка, «беседка» для каньонинга. Источник: asacformacion.com
«Беседки», или нижние обвязки, — наиболее распространённый и разнообразный класс обвязок. Они применяются альпинистами и скалолазами, для которых стандарт и разрабатывался, а ещё спелеологами, горными туристами, скитурщиками, поклонниками слэклайна, виа-феррат, каньонинга и так далее. Существуют модели как для взрослых, так и для подростков; адаптированные к женской анатомии и универсальные; ультракомпактные модели весом менее 100 грамм и широкие комфортные варианты для восхождений Big Wall. Но подойдут ли «беседки» абсолютно всем? Всё же нет. Маленьким детям, тяжёлым пользователям или тем, кто лезет с тяжёлым рюкзаком, следует использовать полную обвязку или комбинацию из «беседки» и сблокированной с ней грудной обвязки для поддержания безопасного положения и равномерного распределения нагрузки в случае срыва.
Процедура испытания
Первый этап испытания обвязок класса C идентичен испытанию обвязок класса А с манекеном, расположенным головой вверх.
Испытание минимальной статической прочности обвязок класса С — «беседок». Проскальзывание ленты через элементы регулировки не должно превышать 20 мм. Источник: wildcountry.com

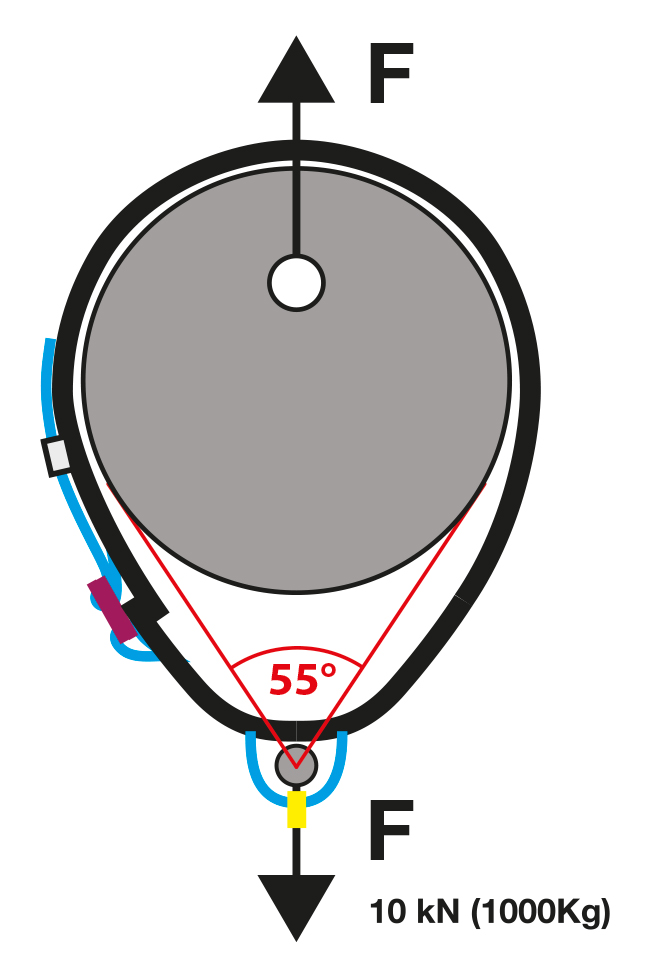

Второй этап испытания обвязок класса C включает испытание поясного обхвата:
- Поясной обхват обвязки надевают на испытательный цилиндр, а силовой элемент крепления присоединяют к испытательному оборудованию с помощью стержня диаметром 12 мм.
- В течение 30 секунд постепенно увеличивают нагрузку до 300 Н. Не снимая нагрузки, поясной обхват регулируют по длине так, чтобы угол между силовыми лентами составлял 55 ± 5°. При этом силовой элемент крепления на поясном обхвате и анкерная точка на испытательном цилиндре должны находиться на одной линии приложения нагрузки. Отрегулировав пояс, наносят отметки на внешней стороне свободного конца ленты перед вхождением её в каждый элемент регулировки.
Для испытаний обвязок класса С применяется испытательный цилиндр диаметром 250 мм. В случае если элементы регулировки (пряжки) касаются цилиндра диаметром 250 мм, тогда применяется цилиндр диаметром 160 мм.
- Постепенно, без рывков прикладывают нагрузку 10 кН в течение 2 минут. Удерживают заданное усилие в течение 1 минуты, а затем полностью разгружают в течение 60 секунд.
- Вновь увеличивают нагрузку до 10 кН в течение 3 минут, удерживают ещё 3 минуты и полностью снимают.
- Ставят новую отметку на ленте и измеряют длину между двумя метками.

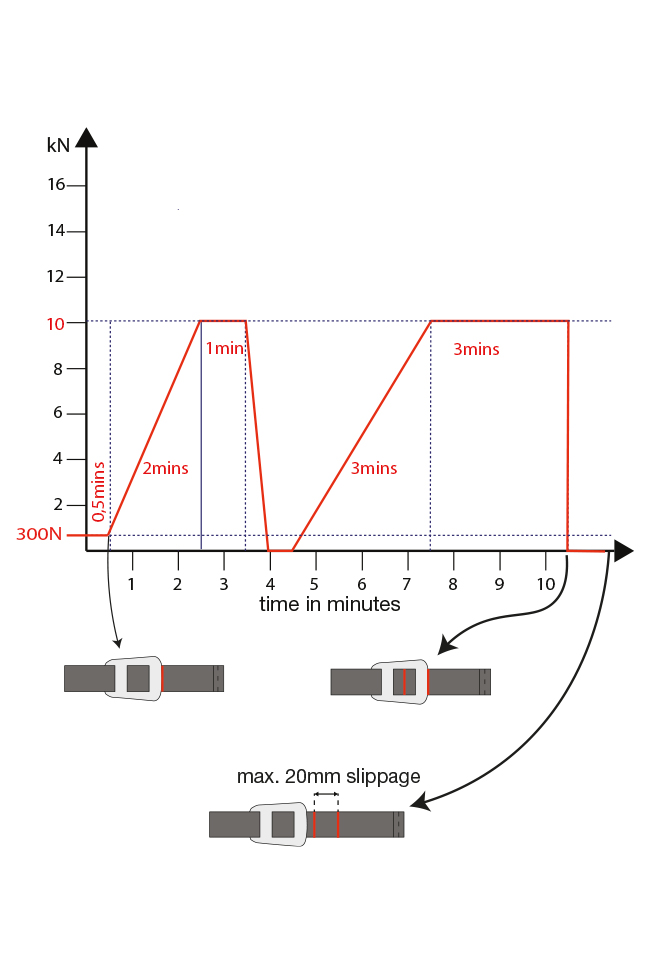

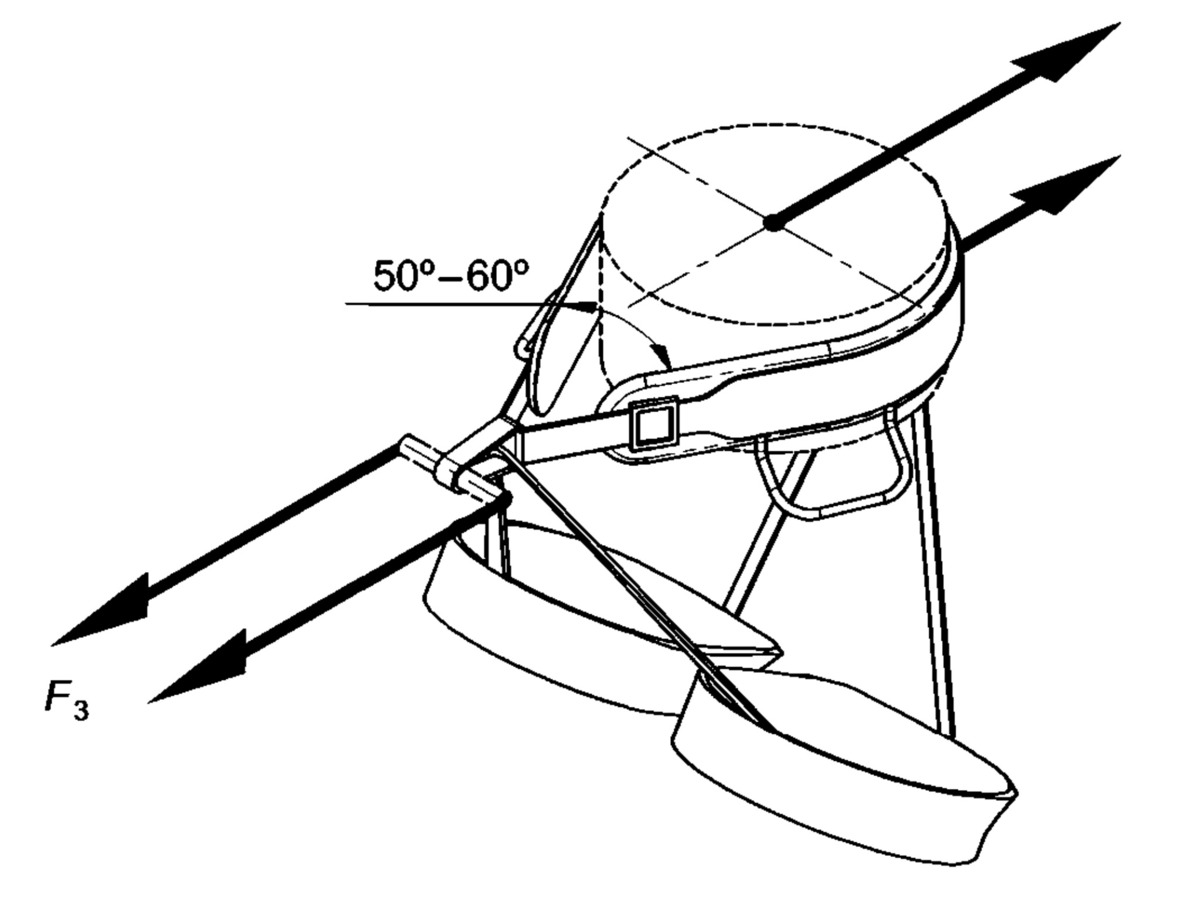

Испытание минимальной прочности поясного обхвата обвязок класса С — «беседок». Проскальзывание ленты через элементы регулировки не должно превышать 20 мм. Источник: wildcountry.com
Видео по теме
Старое, но наглядное видео от Singing Rock, демонстрирующее испытание прочности обвязки класса С согласно стандарту EN 1227
Класс D — грудные обвязки

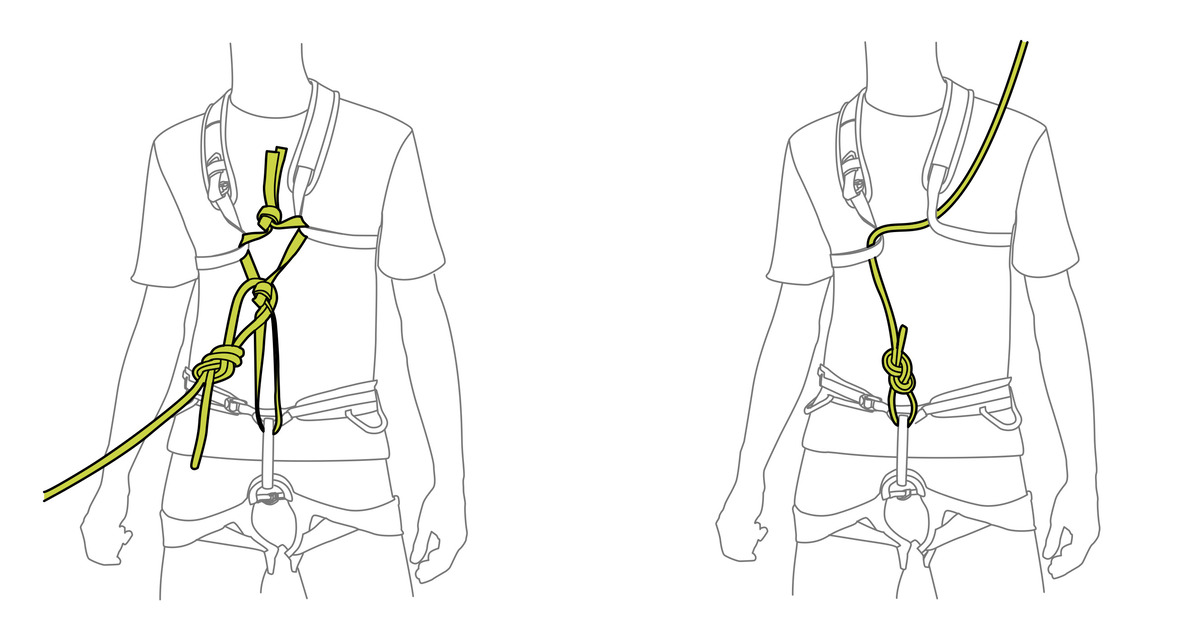

Грудные обвязки могут использоваться только в комбинации с «беседками». Чаще всего их блокируют вместе с помощью куска стропы или верёвки, называемой блокировкой. Источник: edelrid.com
Обвязки класса D, они же грудные обвязки, они же верхние обвязки, должны использоваться только в комбинации с обвязками класса C — «беседками». Чаще всего С + D блокируют вместе с помощью куска стропы или верёвки, называемой блокировкой, чтобы образовать эквивалент полной обвязки. Такая комбинация используется преимущественно при лазании с тяжёлым рюкзаком или в роуп-джампинге, позволяя обезопасить пользователя от чрезмерной нагрузки на спину и зависания вниз головой, в том числе без сознания.
Процедура испытания
Испытания обвязок класса D идентичны испытаниям обвязок класса А с манекеном, расположенным головой вниз.

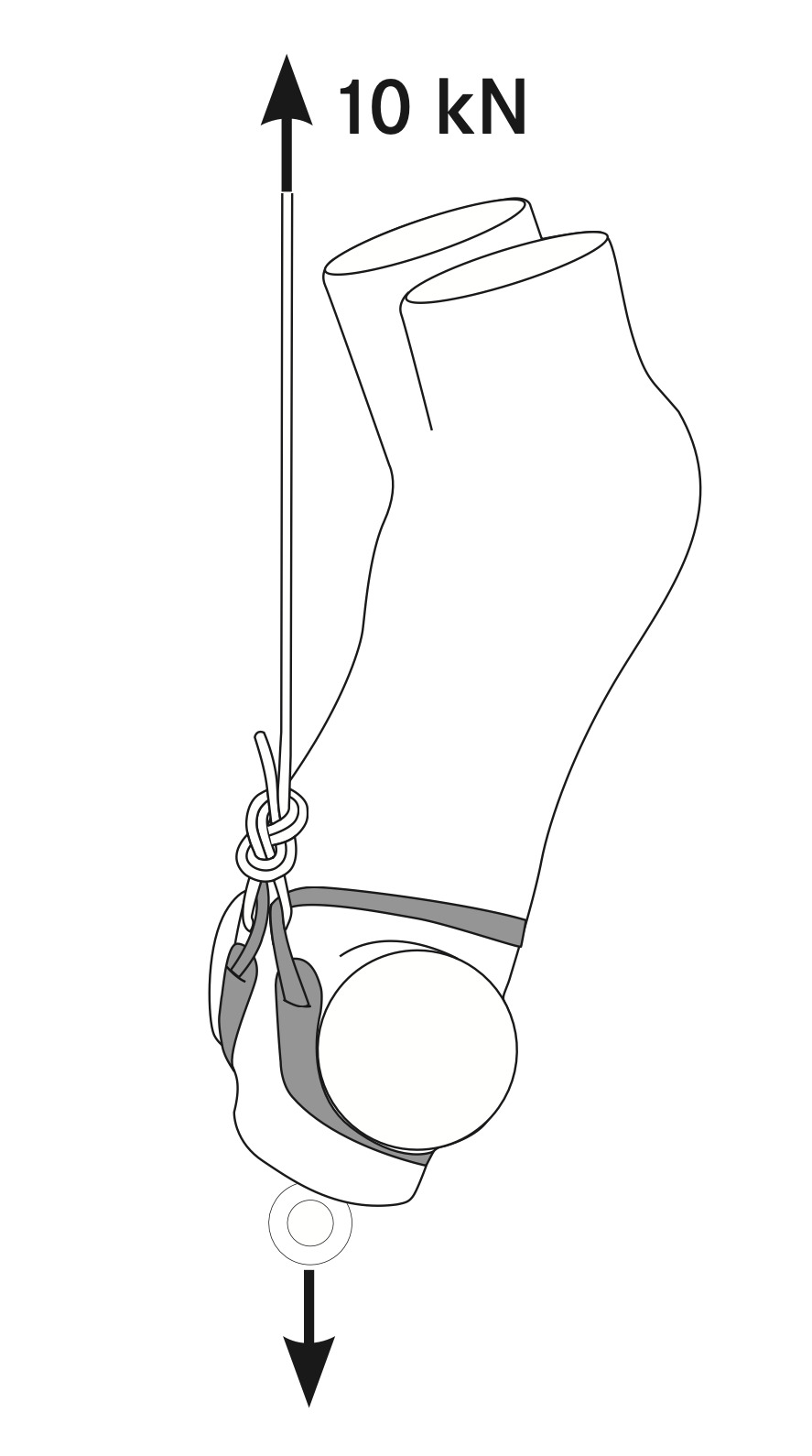

Испытание минимальной статической прочности обвязок класса D с манекеном, расположенным головой вниз. Источник: edelrid.com
Маркировка
Маркировка наносится производителем непосредственно на обвязку или на прикреплённую к ней трудноудаляемую этикетку. Она должна содержать как минимум следующее:
- Наименование изготовителя.
- Номер стандарта (EN 12277), а также класс и назначение обвязки.
- Размер обвязки.
- Графическую схему использования элементов регулирования обвязки (пряжек).
- Для обвязок класса B — максимально допустимую массу пользователя, а также размерный диапазон.
- Для обвязок класса D — иллюстрацию, указывающую на необходимость использования данного изделия совместно с обвязками класса С.
- Год изготовления.
- Пиктограмму, указывающую на необходимость ознакомиться с эксплуатационной документацией перед применением.
Пиктограмма, указывающая на необходимость ознакомиться с инструкцией

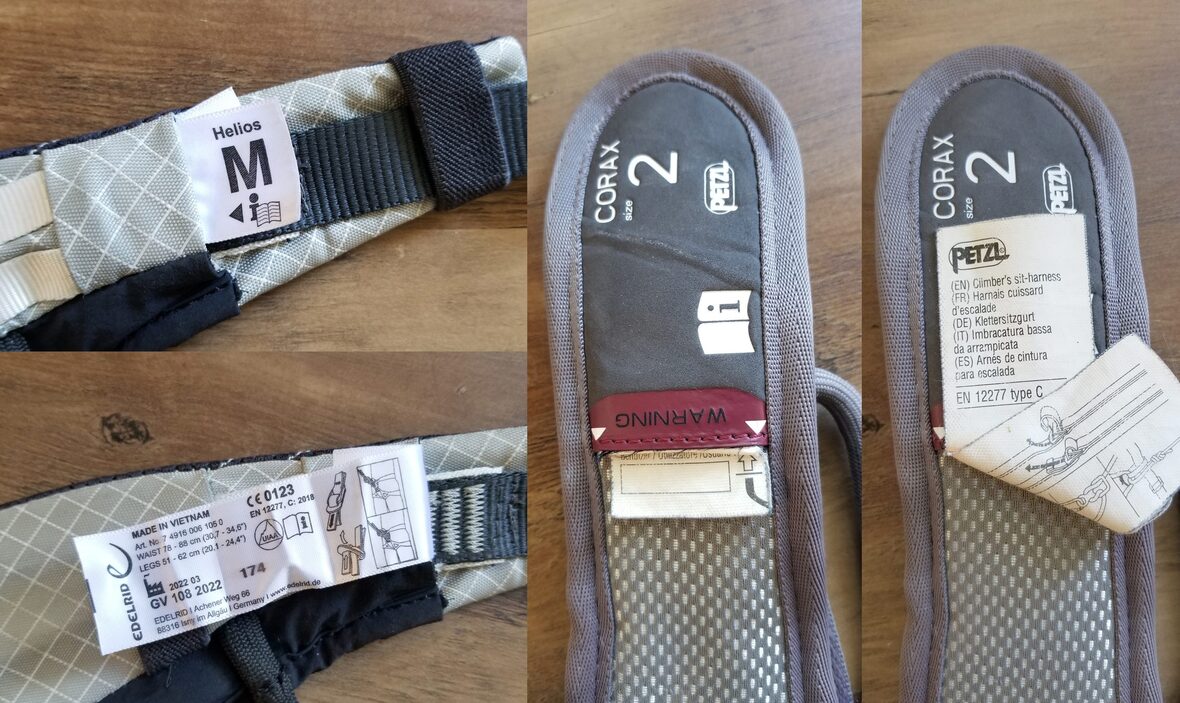

Трудноудаляемая этикетка (шильдик) с маркировкой, содержащей основную информацию об обвязке. Источник: weighmyrack.com
Эксплуатационная документация
A. Информацию о том, что изделие должно использоваться только обученными лицами или лицами под непосредственным наблюдением таковых.
B. Указание о том, что пользователь перед использованием должен нагрузить обвязку своим весом в безопасном месте, чтобы убедиться, что изделие имеет правильный размер, достаточную регулировку и приемлемый уровень комфорта для предполагаемого использования.
C. Инструкцию, как правильно надевать данную обвязку.
D. Информацию о размерном диапазоне и правилах подгонки обвязки под себя.
E. Информацию о местоположении силовых элементов крепления и способах ввязывания в них верёвки.
F. Указание на важность регулярной проверки пряжек и других элементов регулировки во время использования обвязки.
G. Информацию о том, как проводить соединение силовых элементов обвязки с различными компонентами страховочной системы (например, для страховки, самостраховки, подъёма, спуска по верёвке и так далее).
H. Инструкцию по проверке совместимости обвязки с другими элементами системы.
I. Напоминание о важности регулярной и детальной проверки обвязки на наличие повреждений во время использования и необходимости изъятия изделия из эксплуатации при обнаружении каких-либо повреждений или дефектов.
J. Для обвязок класса B — информацию о максимально допустимой массе пользователя, а также размерном диапазоне обвязки.
K. Для обвязок класса D — информацию об опасности применения обвязок класса D отдельно от обвязок класса С.
L. Информацию об опасностях воздействия химических веществ, с которыми обвязка может вступить в контакт.
M. Сведения о безопасных способах чистки и дезинфекции обвязки.
N. Информацию о сроке службы обвязки.
O. Инструкцию по защите обвязки при транспортировке.
P. Расшифровку маркировки и условных обозначений, нанесённых на изделие и внесённых в эксплуатационную документацию.
Q. Инструкцию по безопасной просушке обвязки после взаимодействия с влагой.
R. Информацию о влиянии влажности и минусовых температур на обвязку.
S. Рекомендации по хранению обвязки.
T. Информацию о том, что обвязка предназначена для альпинизма и скалолазания.
B. Указание о том, что пользователь перед использованием должен нагрузить обвязку своим весом в безопасном месте, чтобы убедиться, что изделие имеет правильный размер, достаточную регулировку и приемлемый уровень комфорта для предполагаемого использования.
C. Инструкцию, как правильно надевать данную обвязку.
D. Информацию о размерном диапазоне и правилах подгонки обвязки под себя.
E. Информацию о местоположении силовых элементов крепления и способах ввязывания в них верёвки.
F. Указание на важность регулярной проверки пряжек и других элементов регулировки во время использования обвязки.
G. Информацию о том, как проводить соединение силовых элементов обвязки с различными компонентами страховочной системы (например, для страховки, самостраховки, подъёма, спуска по верёвке и так далее).
H. Инструкцию по проверке совместимости обвязки с другими элементами системы.
I. Напоминание о важности регулярной и детальной проверки обвязки на наличие повреждений во время использования и необходимости изъятия изделия из эксплуатации при обнаружении каких-либо повреждений или дефектов.
J. Для обвязок класса B — информацию о максимально допустимой массе пользователя, а также размерном диапазоне обвязки.
K. Для обвязок класса D — информацию об опасности применения обвязок класса D отдельно от обвязок класса С.
L. Информацию об опасностях воздействия химических веществ, с которыми обвязка может вступить в контакт.
M. Сведения о безопасных способах чистки и дезинфекции обвязки.
N. Информацию о сроке службы обвязки.
O. Инструкцию по защите обвязки при транспортировке.
P. Расшифровку маркировки и условных обозначений, нанесённых на изделие и внесённых в эксплуатационную документацию.
Q. Инструкцию по безопасной просушке обвязки после взаимодействия с влагой.
R. Информацию о влиянии влажности и минусовых температур на обвязку.
S. Рекомендации по хранению обвязки.
T. Информацию о том, что обвязка предназначена для альпинизма и скалолазания.
Стандарт UIAA 105
UIAA 105 «Harnesses», а точнее его последняя на момент написания статьи версия UIAA 105_V4 от февраля 2018-го, — это стандарт Международной федерации альпинизма, регулирующий качество спортивных обвязок. Данный стандарт полностью повторяет содержание EN 12277:2015 + A1:2018, что неудивительно, ведь EN писался на базе UIAA. Исключением является один пункт: как минимум 50% площади сшивки, отвечающей за целостность силовых текстильных элементов, должны контрастировать по цвету с самим текстильным элементом.

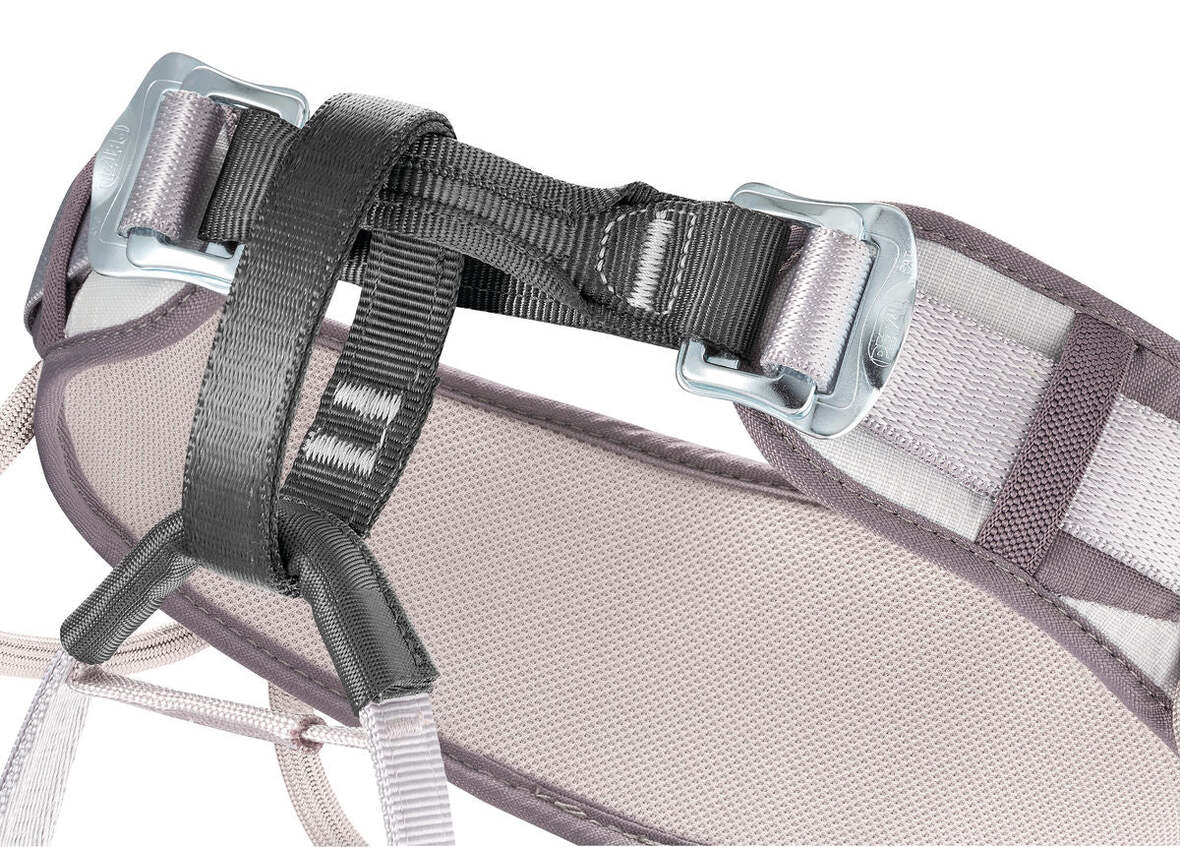

«Беседка» Petzl Corax сертифицирована по стандартам EN 12277 (класс C) и UIAA 105. На тёмной стропе силового кольца видна сшивка контрастного белого цвета. Источник: 9cprofessional.com
Это требование призвано упростить проверку одного из слабых звеньев обвязки — текстильной сшивки. Контрастные по цвету нити позволяют своевременно обнаружить распускающиеся или топорщащиеся пряди и иные дефекты сшивки. Другое дело, что и в EN-стандарте, и в ГОСТе уже существует похожий пункт о том, что «нитки, применяемые для сшивания силовой ленты, должны быть контрастными по отношению к оттенку ленты». Вся разница состоит в том, что UIAA 105 устанавливает конкретное процентное требование. Столь незначительное отличие сводит на нет общепринятое восприятие UIAA 105 как более строгого стандарта. По крайней мере, в нынешнем его варианте.

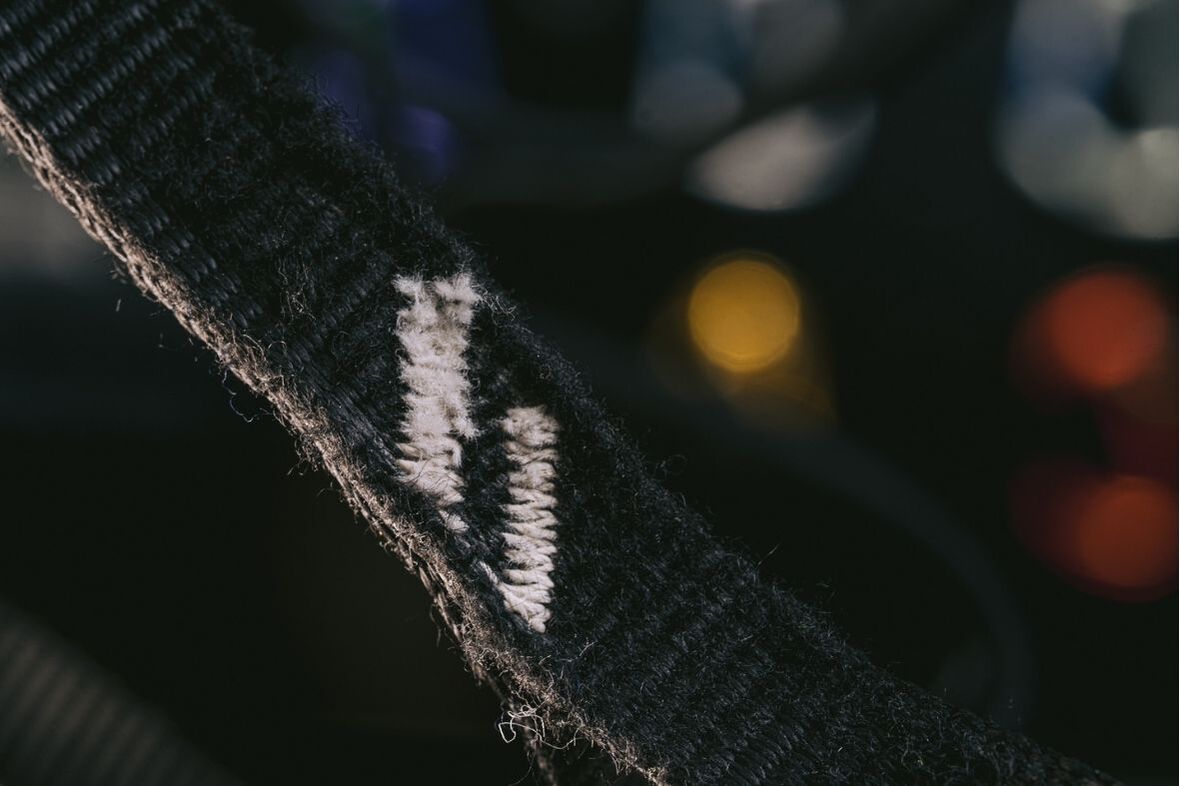

Износ сшивки на обвязке. Источник: wildcountry.com
Чтобы получить сертификат UIAA и возможность промаркировать соответствующими значками свои обвязки, производитель должен:
- отправить обвязки на сертификационные испытания в одну из аккредитованных UIAA лабораторий;
- оплатить годовой взнос за каждую сертифицируемую модель.

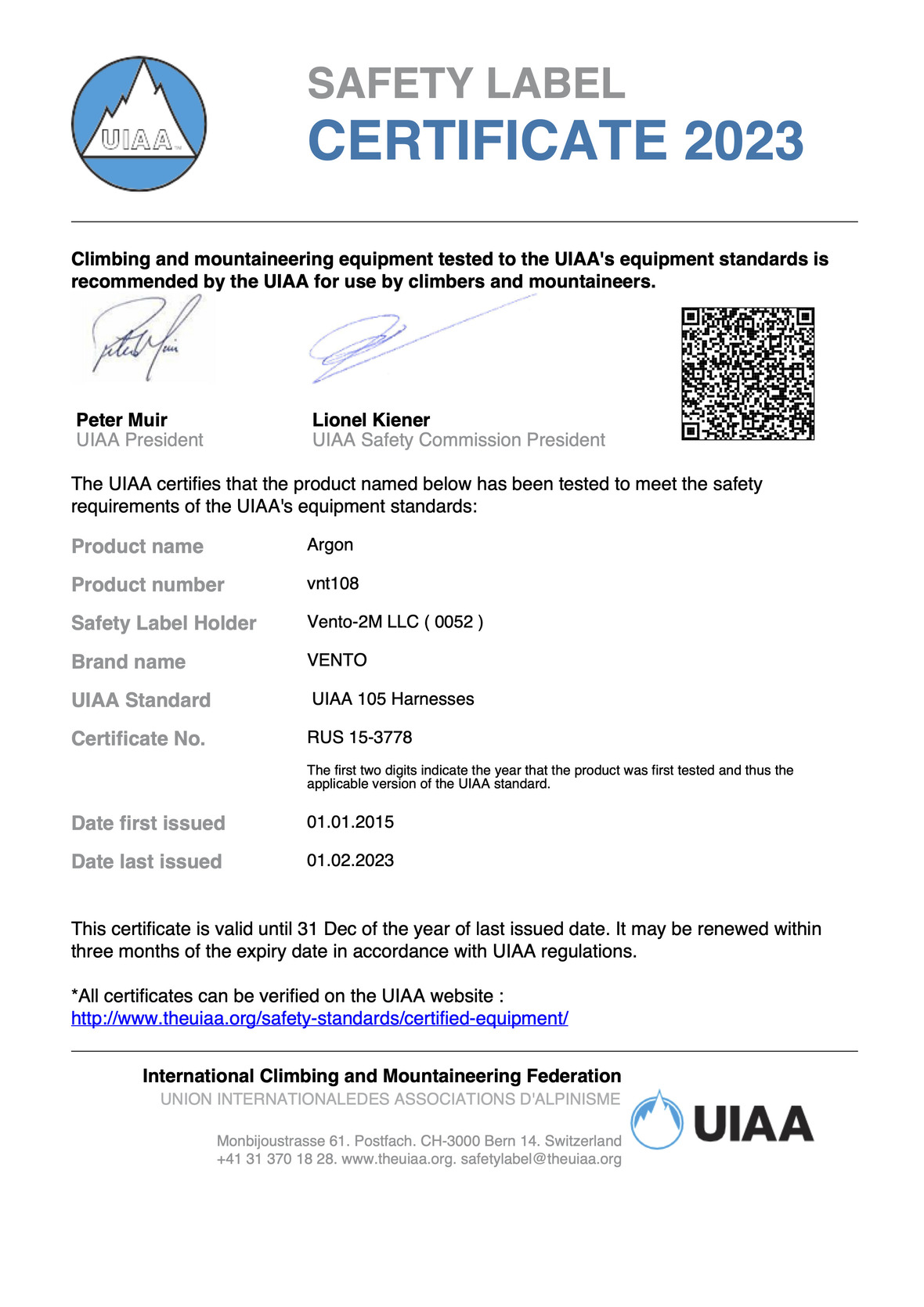

В нашем примере показана обвязка Vento Argon и выданный на неё сертификат UIAA. Наличие актуального сертификата UIAA всегда можно проверить здесь.
Как и все остальные стандарты федерации, UIAA 105 является добровольным, весьма престижным, но требующим немалых финансовых вложений от производителя, причём ежегодных. Потому неудивительно, что многие производители пренебрегают этой сертификацией. Да и для потребителей наличие маркировки UIAA 105 видится не столь обязательным, учитывая, что никаких дополнительных требований по сравнению с EN 12277 она не предъявляет. Смысл остаётся лишь в дополнительной проверке, которых в контексте безопасности много не бывает.

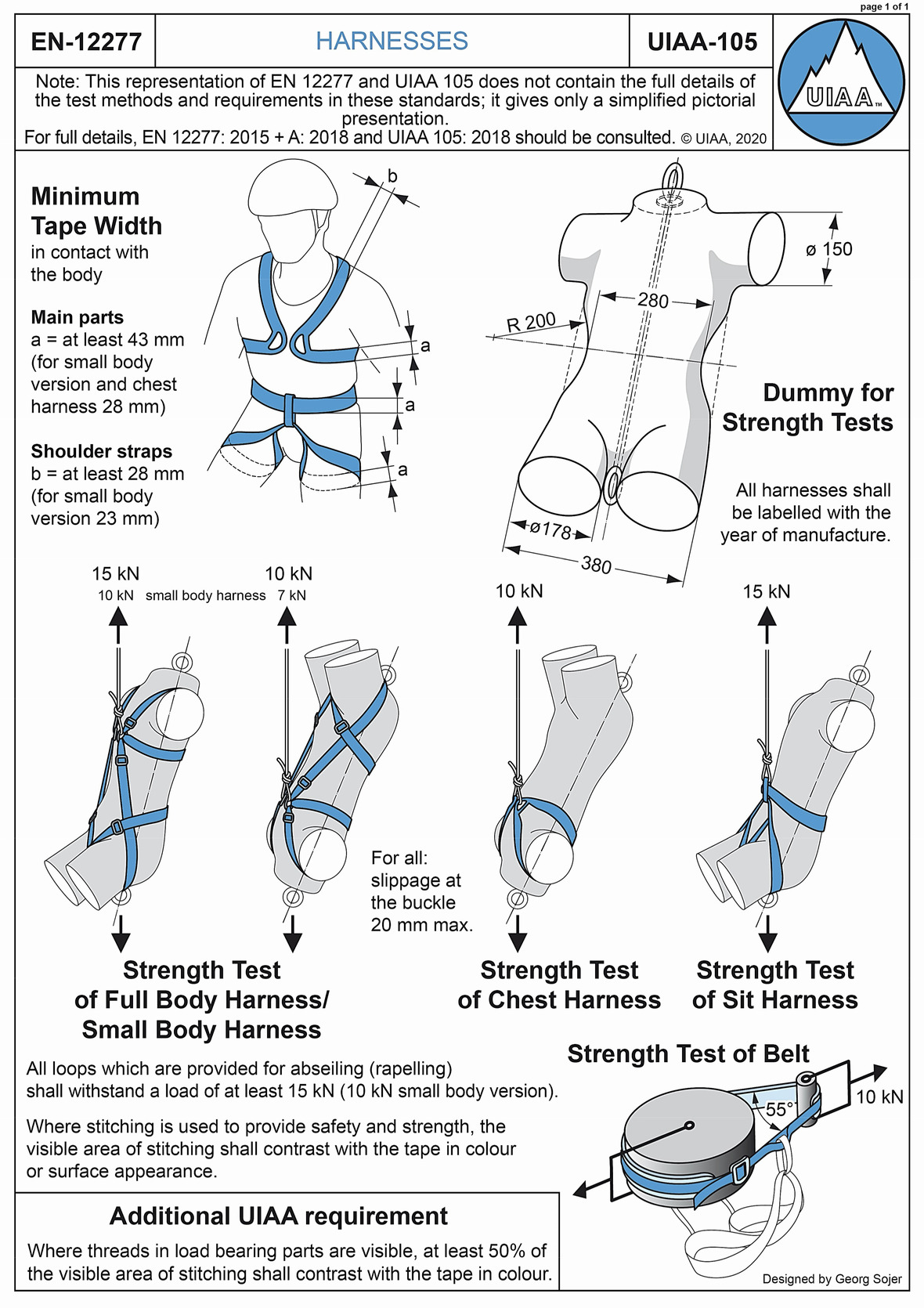

Основные требования практически идентичных стандартов UIAA 105 и EN 12277. Источник: theuiaa.org
Стандарт ГОСТ Р 58922-2020
Национальный стандарт ГОСТ Р 58922-2020 «Спортивный инвентарь для защиты от падения с высоты. Обвязки» был разработан Институтом комплексной безопасности в строительстве НИУ МГСУ, внесён Техническим комитетом по стандартизации ТК 444 и введён в действие приказом Росстандарта от 21 июля 2020 года.
Важно то, что данный стандарт «разработан с учётом основных нормативных положений» европейского стандарта EN 12277:2015. Данная формулировка, согласно ГОСТ Р 1.7-2014, применяется, когда национальный стандарт не может быть признан гармонизированным с международным стандартом. Это нетипичная ситуация для отечественных альпинистских стандартов, так как в большинстве своём они абсолютно идентичны с EN-стандартами, на которые они ссылаются.
Отличия ГОСТ Р 58922-2020 от EN 12277:2015
Стандарт ГОСТ Р 58922-2020 хоть и сходится с EN 12277:2015 по ключевым требованиям, но всё же имеет множество отличий. Сфокусируемся на них:
- Область применения обвязок по ГОСТ Р 58922-2020
- Отличия в терминологии между стандартами
- Отличия в тестах на статическую прочность
- Отличия в требованиях к конструкции обвязок
- Внедрение органолептической проверки в ГОСТ Р 58922-2020
- Подраздел «Комплектность»
- Правила приёмки и кондиционирования
- Внедрение испытания на динамическую прочность в ГОСТ Р 58922-2020

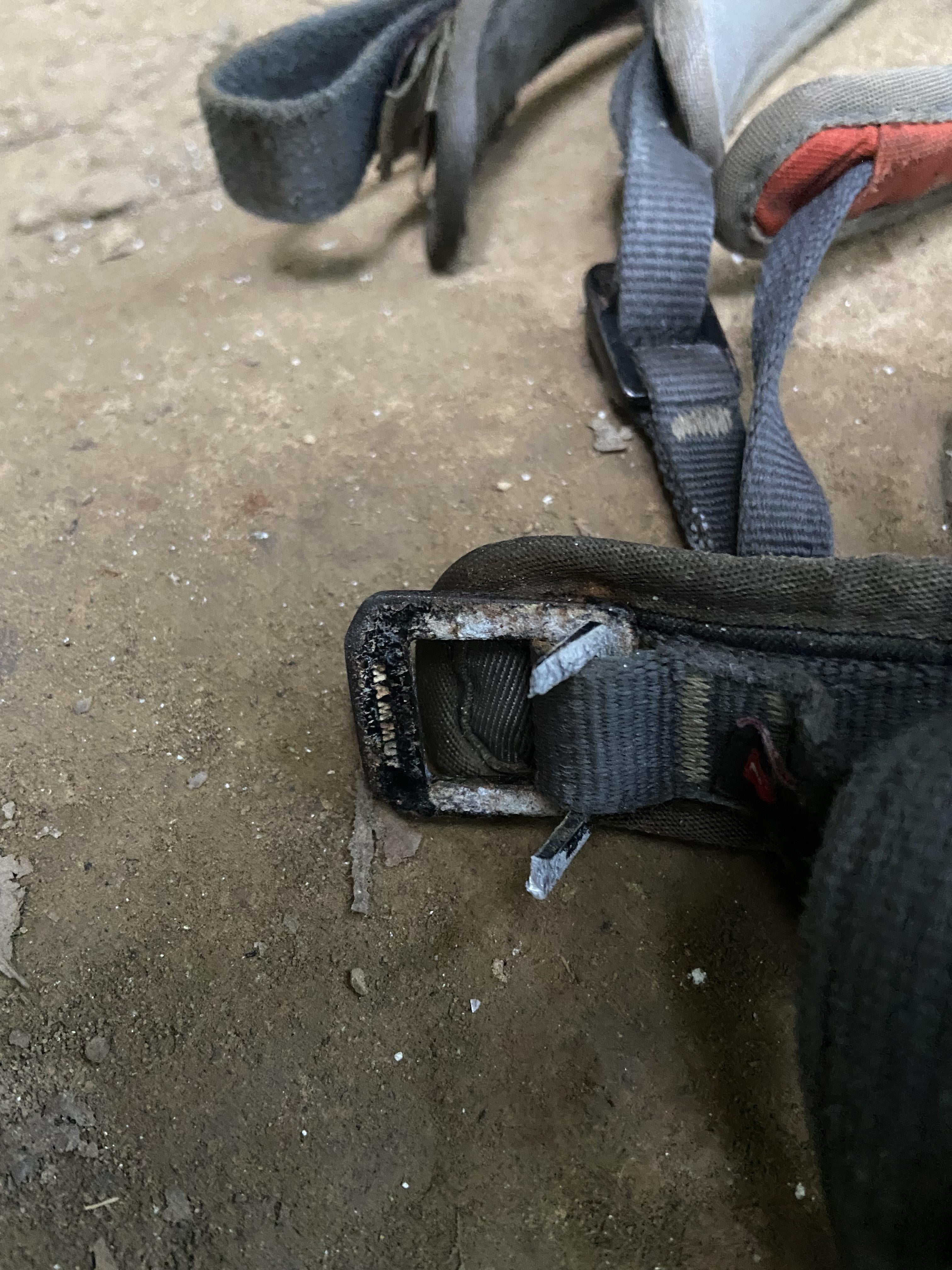

- Проверка устойчивость металлических элементов обвязки к коррозии
Область применения обвязок по ГОСТ Р 58922-2020
В отличие от EN 12277:2015, устанавливающего требования в отношении обвязок, применяемых в альпинизме и различных видах лазания «mountaineering, including climbing», отечественный стандарт подходит к вопросу применения более конкретно. Так, «действие ГОСТ Р 58922-2020 распространяется на обвязки, используемые при занятии спортом и активной спортивной деятельностью, необходимые для обеспечения безопасности пользователя при риске падения с высоты (например, в альпинизме, туризме, спелеологии, скалолазании, верёвочных парках, ски-туре, скайраннинге)».
При этом ГОСТ Р 58922-2020 не распространяется:
- на средства индивидуальной защиты от падения с высоты, используемые при выполнении работ;
- подвесные парашютные системы;
- средства защиты, применяемые в судоходстве, яхтинге и так далее;
- обвязки для намеренного падения с высоты (роуп-джампинг и так далее).
Отличия в терминологии между стандартами

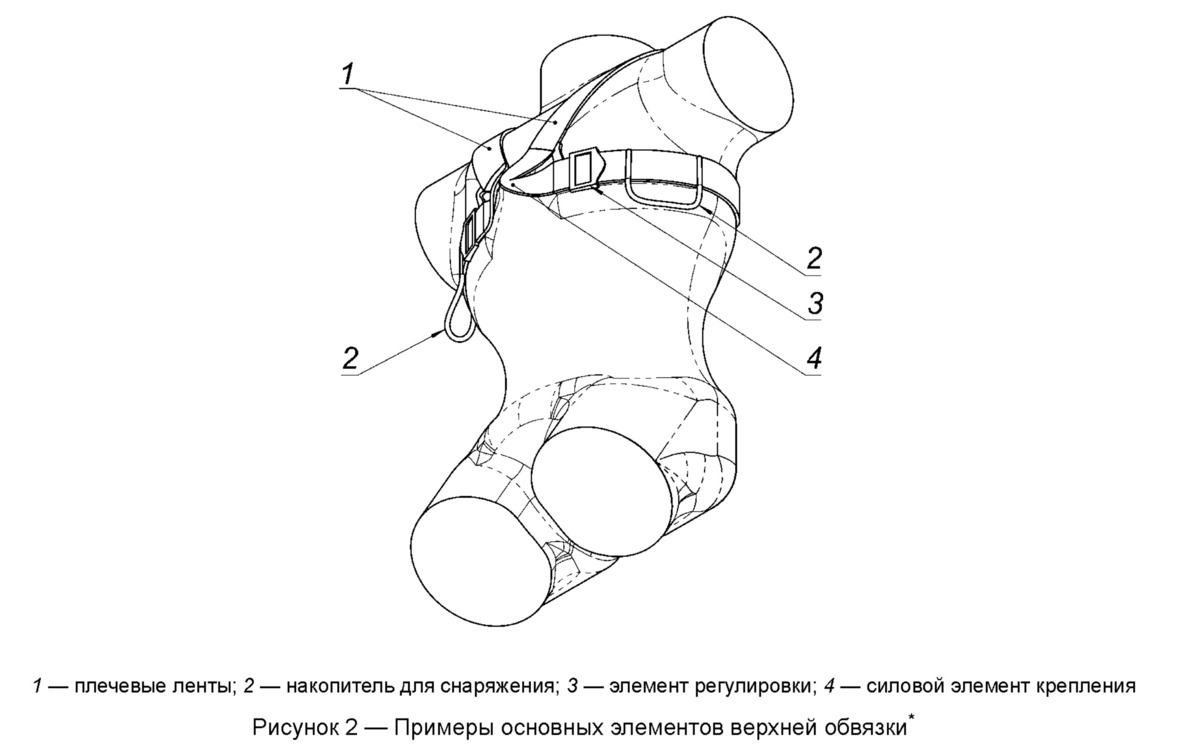

ГОСТ Р 58922-2020 вводит официальные термины и определения, в том числе такие, которым не нашлось места в европейском стандарте, например:
- Вспомогательная петля для развески снаряжения (накопитель) — вспомогательный элемент, предназначенный для развески снаряжения и вспомогательных изделий.
- Силовой накопитель — накопитель повышенной прочности, используемый для вспомогательных целей, не связанных с прямым обеспечением безопасности пользователя.

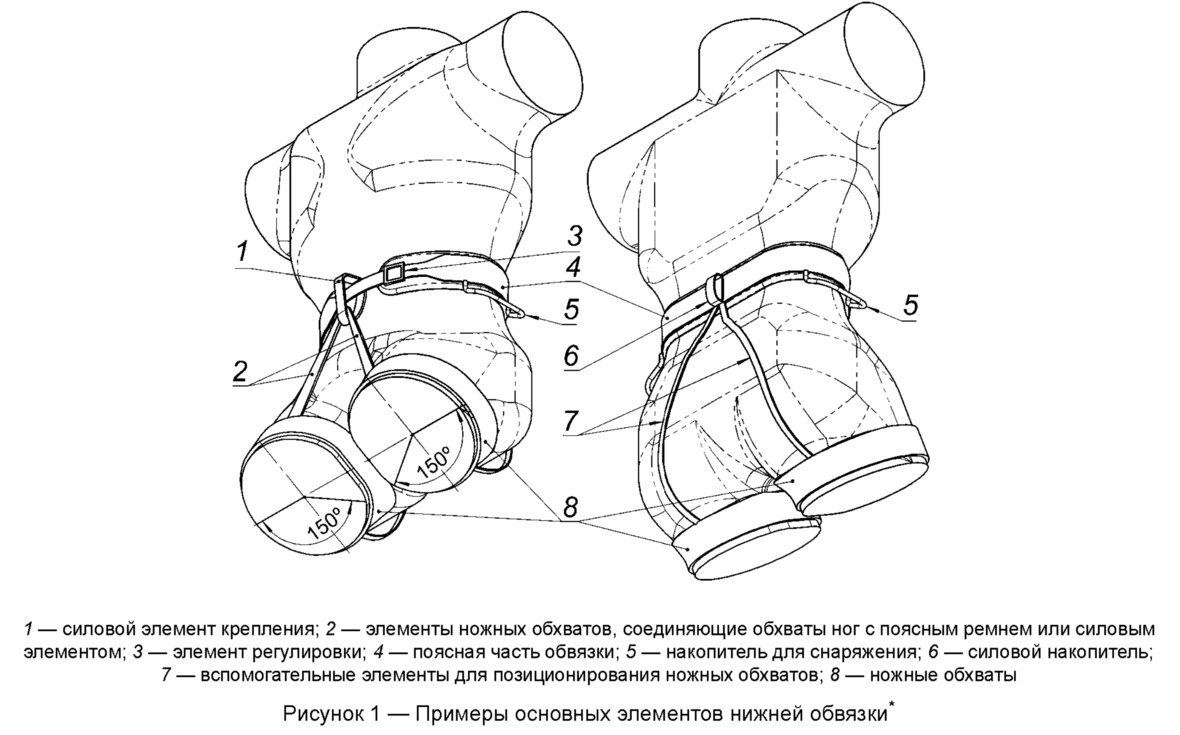

Источник: ГОСТ Р 58922-2020
Источник: ГОСТ Р 58922-2020
Отличия в тестах на статическую прочность
С появлением термина «накопитель» появились и прочностные требования к нему. Так, каждый накопитель должен выдерживать нагрузку, заявленную изготовителем в эксплуатационной документации, но не менее 25 Н. Надрывы или частичное разрушение не допускаются.
Процедура испытания:
- Обвязку надевают на манекен и регулируют под его размеры в соответствии с эксплуатационной документацией, предоставленной изготовителем, после чего подсоединяют к испытательному оборудованию.
- Прикладывают усилие, заявленное изготовителем, но не менее 25 Н. Если обвязка обладает более чем одним накопителем, то заданное усилие прикладывают к каждому накопителю согласно инструкции по эксплуатации.
- Заданное усилие должно удерживаться в течение 3 минут.
Отличия в требованиях к конструкции обвязок
Требования к конструкции обвязок стали более детальными, пополнившись следующими пунктами:
- Элементы регулировки обвязки не должны самопроизвольно размыкаться при правильном застёгивании. Конструкция элементов регулировки должна обеспечивать надёжность. Если в конструкцию внесена способность к размыканию, то она должна быть возможна за счёт не менее чем двух осознанных и независимых друг от друга действий, осуществляемых вручную.
- Не допускается контакт регулировочных и фиксирующих элементов обвязки с областью паха, внутренней стороной бёдер, областью подмышек или крестца.
- При эксплуатации обвязка должна оставаться в корректном положении на теле пользователя.

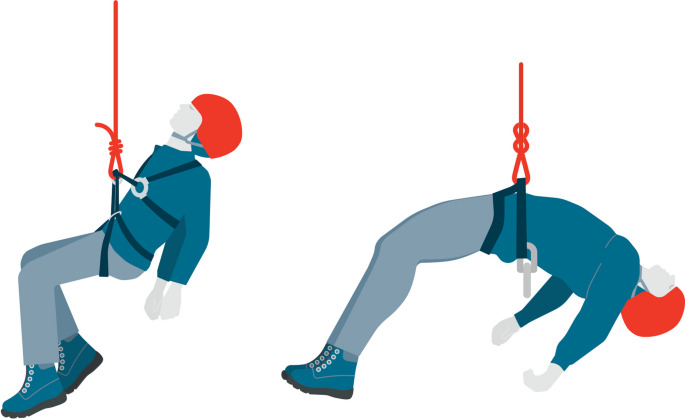

- Обвязка должна удерживать тело пользователя, находящегося в сознании, в положении головой вверх.
- Обвязки классов А и B должны обеспечивать расположение пользователя в положении головой вверх при нахождении его в бессознательном состоянии.
Нахождение точки крепления выше центра тяжести в обвязках классов А и B обеспечивает расположение пользователя головой вверх даже в бессознательном состоянии. Источник: sjtrem.biomedcentral.com
Все перечисленные и ранее упомянутые в описании EN 12277:2015 конструкционные требования подтверждаются во время органолептической проверки, полностью отсутствующей в европейском стандарте.
Внедрение органолептической проверки в ГОСТ Р 58922-2020
Органолептика — метод определения показателей качества продукции на основе анализа восприятий органов чувств. Основной отличительной чертой органолептической проверки является отсутствие объективной регистрации результатов с использованием измерительных приборов или средств фиксации результатов.
Для проведения органолептической проверки обвязок классов А, С, D необходимо два человека с различными антропологическими параметрами, одетых в лёгкую одежду. Обвязки класса D испытывают совместно с обвязками класса С.
Обвязки класса B (полные детские) из-за невозможности привлечения детей к испытаниям полноценную органолептическую проверку не проходят, но проверяются на соответствие требованиям к конструкции во время испытаний статической прочности с соответствующим манекеном.
Процедура испытания:
- Обвязку надевают, располагают и эксплуатируют в соответствии с эксплуатационной документацией.
- Каждый участник испытаний для каждого силового элемента или способа присоединения к нему должен провести ряд последовательных действий, находясь в безопорном пространстве: коснуться ладонью каждой руки противоположного колена (например, левая ладонь — правое колено) с фиксацией не менее 2 секунд; поднять руки над головой с фиксацией на 10 секунд; скрестить руки за спиной с фиксацией на 10 секунд; расслабить мышцы и расположиться в обвязке в полностью расслабленном состоянии в течение 10 секунд с последующим восстановлением исходного положения.
Участники испытаний должны указать на следующие ощущения: любое чувство онемения (потерю чувствительности) или пощипывания (покалывания) в любой части тела; любое затруднение дыхания.
Очевидно, что разработчики требований к органолептической проверке опирались на подраздел «Эргономика» ранее принятого ГОСТ Р 58194-2018 / EN 813-2008 «Привязи для положения сидя», адаптируя испытания рабочих привязей к нюансам спортивных обвязок.
«Органолептическая» проверка «беседки» в Arc’teryx. На самом деле эргономику обвязки производители тестируют сами при её разработке. А вот в стандарте EN 12277:2015, в отличие от российского ГОСТ Р 58922-2020, нет требования такой проверки. Источник: arcteryx.com
Подраздел «Комплектность»
В ГОСТ Р 58922 появился подраздел «Комплектность», согласно которому в комплект поставки в обязательном порядке должны входить:
- Обвязка.
- Индивидуальная упаковка.
- Паспорт изделия со штампом службы технического контроля предприятия-изготовителя о приёмке. Зарубежным изготовителям допускается использование собственных сопроводительных документов на продукцию.
- Эксплуатационная документация [допускается создание объединённого сопроводительного (эксплуатационного) документа].
- Документ о соответствии показателей изделия требованиям настоящего стандарта.
С упоминанием службы технического контроля предприятия-изготовителя и приёмки изделий появился и полностью оригинальный подраздел ГОСТа, регулирующий правила этой самой приёмки.
Правила приёмки и кондиционирования
Для проверки соответствия обвязок требованиям ГОСТ Р 58922-2020 изготовитель должен проводить приёмо-сдаточные, периодические, типовые и сертификационные испытания согласно:
- ГОСТ 16504 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения».
- ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приёмка выпускаемой продукции. Основные положения».
- ГОСТ Р 15.301 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство».
- ГОСТ 31814 «Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия».
- ГОСТ 18321 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции».
Таким образом, стандарт ГОСТ Р 58922-2020 предъявляет требования не только к сертифицируемым обвязкам, но и к контролю качества продукции на предприятии в целом. Так, если производитель внёс изменения в конструкцию обвязок или поменял технологии или материалы их изготовления, он должен провести определённые испытания. И если в результате этих испытаний требования ГОСТ Р 58922-2020 не подтвердятся — изделия должны быть возвращены на доработку.
Для всех перечисленных испытаний устанавливаются единые требования к предварительному кондиционированию образцов — 24 часа в нормальных климатических условиях, под которыми понимаются:
- температура: плюс 25 ± 10 °С;
- относительная влажность воздуха: 45–80 %;
- атмосферное давление: 84,0–106,7 кПа (630–800 мм рт. ст.).
И тут ГОСТ Р 58922-2020 оказывается мягче, чем EN 12277:2015, несмотря на то, что по всем остальным пунктам отечественный стандарт до сих пор предъявлял если не более строгие, то как минимум те же требования, что и европейский первоисточник.
Но и это ещё не всё. В этом же подразделе упоминаются и дополнительные испытания на динамическую прочность и коррозионную стойкость. На них стоит остановиться подробнее.
Внедрение испытания на динамическую прочность в ГОСТ Р 58922-2020
Требование к динамической прочности: обвязки должны выдерживать падение испытательного манекена массой, эквивалентной максимальной номинальной нагрузке, указанной изготовителем, но не менее 80 кг. Без высвобождения испытательного манекена, разрушения или отсоединения силовых частей. Каждый силовой элемент крепления обвязки должен выдерживать два последовательных падения.
Примечание из стандарта: обвязки, не предназначенные для удержания пользователя при падении, испытаниям на динамическую прочность не подвергаются. Например, обвязки для спелеологии или другие классы обвязок, в эксплуатационной документации которых прописана соответствующая область применения и назначение изделия. Обвязки класса В (полные детские обвязки) испытаниям на динамическую прочность также не подвергаются.
Испытательный стенд должен быть сконструирован таким образом, чтобы его собственная частота (вибрация) вдоль вертикальной оси в точке крепления была не менее 100 Гц, и так, чтобы приложение силы в 20 кН к точке крепления не вызывало бы его смещения более чем на 1 мм. Точкой крепления на испытательном стенде должно быть кольцо или стержень диаметром поперечного сечения 15 мм. Высота точки крепления, а также геометрические параметры должны быть такими, чтобы обеспечивалось выполнение методов испытаний, указанных в стандарте.
Требования к испытательному стенду идентичны EN 364:1993 «Personal protective equipment against falls from a height — Test methods» — «Средства индивидуальной защиты от падения с высоты. Методы испытаний».
Устройство быстрого расцепления должно быть совместимо с элементами для подвешивания испытательного манекена. Оно должно обеспечивать надёжную механическую фиксацию манекена и расцепление без сообщения начальной скорости.
Манекен для динамических испытаний по геометрическим параметрам идентичен тому, что применяется для проведения статических испытаний обвязок классов А, С, D. Он может быть изготовлен из металла, пластмасс, дерева либо их производных. Поверхность манекена должна быть гладкая, а в случае деревянного манекена ещё и лакированная. При проведении испытаний не должно происходить деформаций манекена. Элементы для его подвешивания должны иметь кольцо из прутка с диаметром поперечного сечения 15 мм и внутренним диаметром 40 ± 5 мм. Минимальная масса манекена должна составлять 80 кг.
Для испытаний используют отрезок новой динамической верёвки, соответствующей требованиям ГОСТ Р 58921 (он основан на стандарте EN 892) для одинарных верёвок и имеющей значение максимального усилия первого рывка 8,1 ± 0,7 кН. На концах динамической верёвки должны быть завязаны узлы «восьмёрка». Длина узла с образовавшейся петлёй не должна превышать 200 мм. Длина испытательной верёвки диаметром 9,5 ± 1,0 мм с образованными под нагрузкой 80 кг узлами должна составлять 2000 мм.
Схема узла «восьмёрка» и испытательной верёвки. Источник: ГОСТ Р 58922-2020
Подготовка образцов
Все образцы подвергают кондиционированию в течение 24 часов при температуре 50 ± 5 °С и относительной влажности не более 20%. Далее образцы оставляют при температуре 23 ± 2 °С и относительной влажности 50 ± 2 % в течение 72 часов. Испытания проводят при температуре 23 ± 5 °С.
Подобные требования к предварительному кондиционированию предъявляются в EN 12277:2015 ко всем испытуемым обвязкам. В ГОСТ Р 58922-2020 — только к тем, что проходят испытания на динамическую прочность. В остальных же испытаниях по ГОСТ Р 58922-2020 обвязки проходят кондиционирование в нормальных климатических условиях.
Процедура испытания
- После приведения к требуемым условиям обвязку плотно надевают на испытательный манекен. Фиксацию обвязки на манекене проводят только с помощью элементов регулировки, предусмотренных конструкцией обвязки. Регулируют под его размеры с учётом эксплуатационной документации, предоставленной изготовителем, после чего подсоединяют к испытательной верёвке. Второй конец верёвки подсоединяют к точке крепления на испытательном стенде.
- Удерживая манекен устройством быстрого расцепления, поднимают его выше точки закрепления на 2 метра в положении головой вверх.
- Устройство быстрого расцепления приводят в действие и дают манекену упасть без начальной скорости, в свободное падение.
- Не снимая обвязки, повторно поднимают испытательный манекен выше точки закрепления на 2 метра, изменив положение испытательного манекена, — головой вниз.

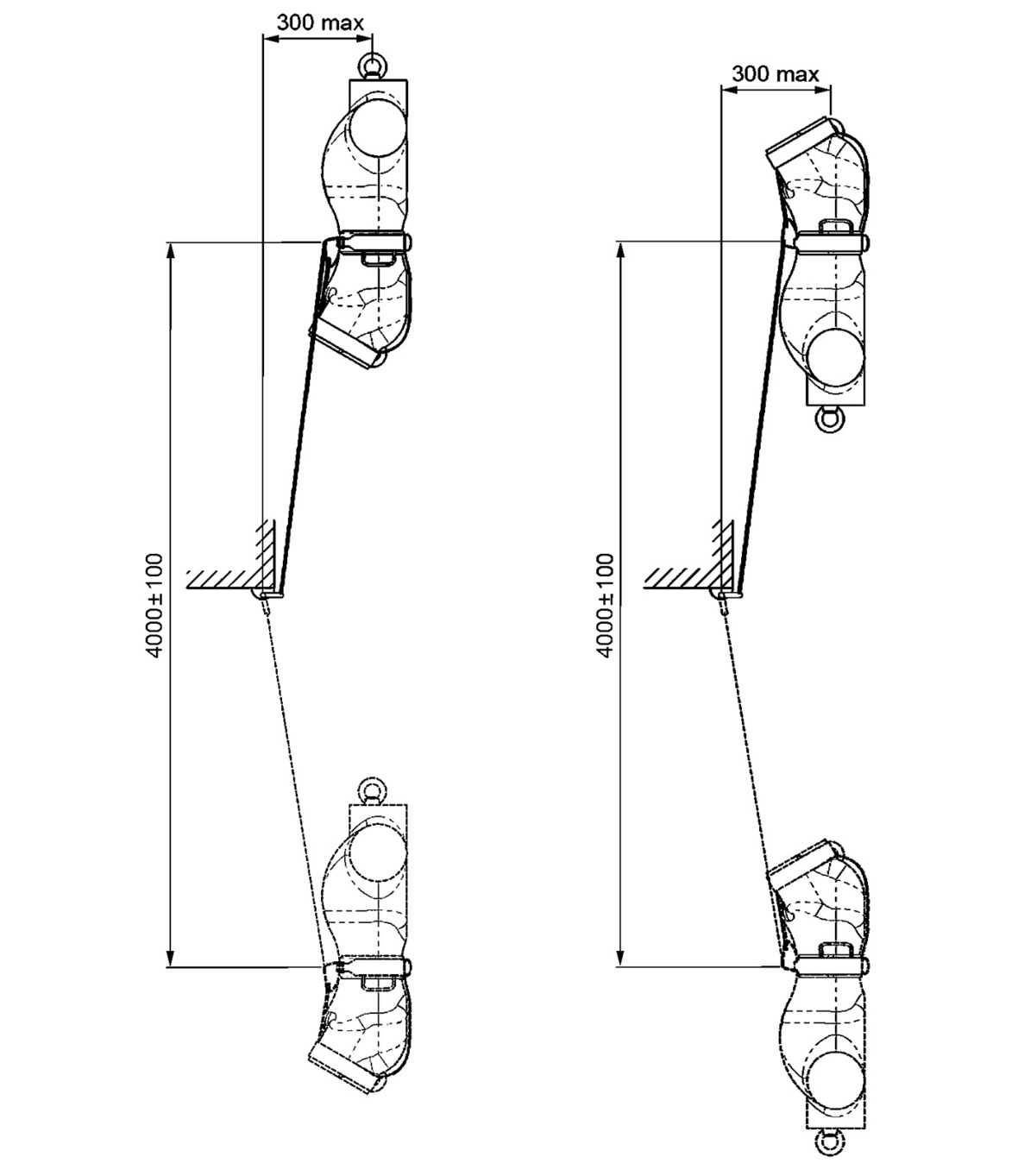

Схема динамических испытаний. Первый сброс осуществляется с манекеном, расположенным головой вверх, второй — головой вниз. Оба сброса с фактором 2 (глубина падения — 4 метра, длина верёвки — 2 метра). Источник: ГОСТ Р 58922-2020
При необходимости допускается регулирование положения обвязки на испытательном манекене. Для испытания необходимо использовать новую испытательную верёвку.
- Устройство быстрого расцепления приводят в действие и дают манекену повторно упасть без начальной скорости, в свободное падение.
- Проводят осмотр обвязки и проверяют выполнение требований стандарта к динамической прочности.
- Между двумя падениями манекена должно пройти не более 5 минут.
- Испытания с манекеном, расположенным головой вверх и головой вниз, необходимо повторить для каждого силового элемента крепления, указанного изготовителем. При этом допускается использовать новую обвязку.
Видео по теме
Пример динамического испытания обвязки по ГОСТ Р 58922-2020
Динамические испытания — одно из ключевых нововведений ГОСТ Р 58922-2020, благодаря которому он может претендовать на звание самого строгого стандарта, оставляя позади и EN 12277, и UIAA 105. Правда, не сказать, что до появления ГОСТа у кого-то возникали сомнения в безопасности обвязок, сертифицированных по EN и UIAA. Притом что последние на динамический рывок никогда не тестировались… Впрочем, говорят, что европейские производители всё же проводят внутренние динамические испытания, несмотря на то, что стандартом и сертификацией они не подразумеваются. Как бы то ни было, безопасности много не бывает! И в этом смысле закрепление динамических тестов в отечественном ГОСТ Р 58922 определённо благо. Тем более что те же привязи для работ на высоте уже десятки лет тестируются динамически. Причём более строго. Чем спортивные обвязки хуже?
Видео по теме
Динамические испытания страховочных привязей по стандарту ГОСТ Р EN 361-2008 «Страховочные привязи»
Нюансы испытаний на динамическую прочность по ГОСТ Р 58922-2020
В отличие от ГОСТ Р EN 361-2008, где описание динамических испытаний страховочных привязей располагается в основном тексте стандарта, описание динамических испытаний спортивных обвязок по ГОСТ Р 58922-2020 вынесено в Приложение А, имеющее статус «рекомендуемое». Такая формулировка подразумевает теоретическую возможность отхождения от вышеописанных условий испытаний, что потенциально создаёт трудности для сравнения различных моделей обвязок.
Более того, и масса испытательного манекена для динамических испытаний определяется изготовителем, а точнее указанной им максимальной номинальной нагрузкой, но не менее 80 кг. Тогда как в том же ГОСТ Р EN 361-2008 есть чёткое и универсальное для всех страховочных привязей указание — 100 кг. Вот и выходит, что потребителю, выбирающему спортивную обвязку, сертифицированную по ГОСТу, нужно будет каждый раз заглядывать в сертификат и уточнять массу, с которой проводились динамические испытания. Лишь так получится справедливо сопоставить различные модели.
Будет ли кто-то так заморачиваться? Едва ли. Подавляющее большинство покупателей обвязок не обращают внимания на сертификацию. Среди оставшихся многим достаточно лишь наличия сертификата соответствия, без проверки текста самого сертификата. Обвязка сертифицирована? Вот и замечательно! А то, что обвязка модели А не равна обвязке модели Б, потому что последняя проходила динамические испытания иным образом, большинство так и не узнает. С такого ракурса вариативность испытаний выглядит сомнительно.
С другой стороны, производители, чьи модели обвязок будут существенно превосходить по показателям динамической прочности своих конкурентов, получат возможность сделать на этом акцент, подкрепив слова соответствующим пунктом в сертификате соответствия. Подобная свобода уже есть в стандарте ГОСТ Р 58194-2018 «Привязи для положения сидя» и его оригинале EN 813-2008, где закреплено, что «динамические испытания проводятся с применением испытательного манекена массой не менее 100 кг или в соответствии с максимальной номинальной нагрузкой, в зависимости от того, какое значение больше».
Введение динамических испытаний в ГОСТ Р 58922-2020 — это большой шаг вперёд в деле подтверждения безопасности спортивных обвязок. Но так как сами испытания отличаются некоторой вариативностью, потенциальному покупателю рекомендуется изучать сертификаты соответствия к каждой рассматриваемой модели. Последнее хоть и не очень увлекательно, зато способствует дисциплине и более серьёзному отношению пользователей к своему снаряжению.

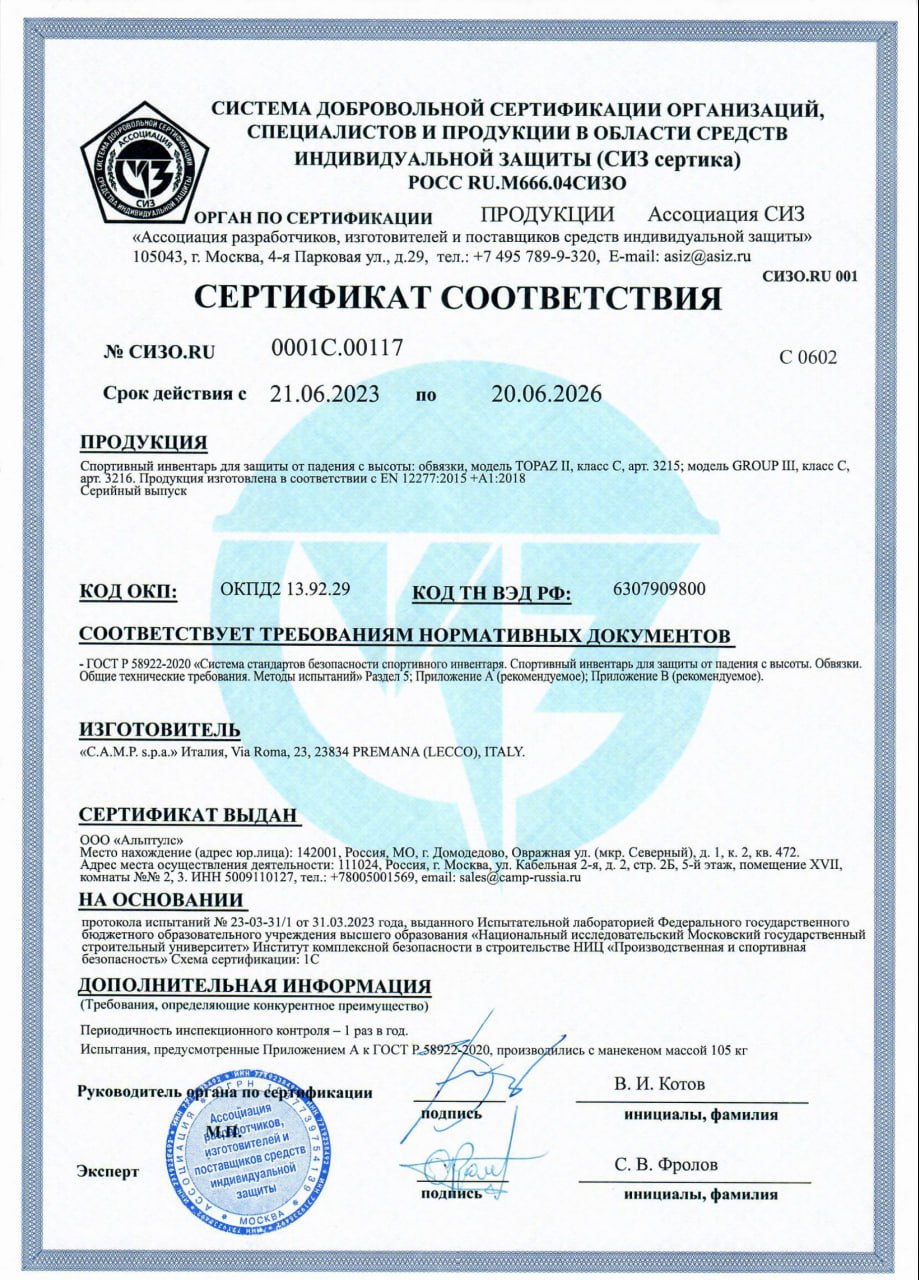

Сертификат соответствия ГОСТ Р 58922-2020 для «беседки» CAMP Topaz II, выданный в рамках системы добровольной сертификации «СИЗ сертика». Среди перечисленного указано «Приложение А», свидетельствующее об успешном прохождении динамических испытаний. А в «дополнительной информации» можно увидеть, что они проводились с манекеном массой 105 кг. Источник: camp-russia.ru
Устойчивость металлических элементов обвязки к коррозии
С требованиями на коррозионную стойкость ровно та же ситуация, что и с динамическими испытаниями. Они приведены в Приложении В, имеющем статус «рекомендуемое», а потому вопрос следования этим требованиям остаётся на усмотрение изготовителя.
Требования к коррозионной устойчивости: при испытании на коррозионную устойчивость все металлические компоненты обвязки не должны проявлять признаков коррозии, которая может повлиять на их корректное функционирование. Наличие потускнения и белого налёта является допустимым.
Процедура испытания:
- Все металлические элементы обвязки проходят испытания на коррозионную стойкость по ГОСТ 30630.2.5 по методу 215-1.2.1 (испытание в нейтральном соляном тумане) в течение 24 часов.
- После извлечения из камеры образцы помещают в сушильный шкаф на 60 минут при температуре 20 ± 3 °С.
- Затем испытание повторяют, следуя первому и второму пунктам.
- После этого образцы проверяют на соответствие требованиям стандарта. В случае если нет возможности определения чётких признаков коррозии, следует руководствоваться ГОСТ 9.908.
На этом заканчиваются основные отличия ГОСТ Р 58922-2020 от EN 12277:2015.
Сломанная из-за коррозии металлическая пряжка на «беседке». Источник: reddit.com
Национальный стандарт ГОСТ Р 58922-2020, на первый взгляд, мало чем отличается от своих первоисточников — европейского стандарта EN 12277:2015 и стандарта UIAA 105 Международной федерации альпинизма. Но при более тщательном рассмотрении видны детали, которые устраняют возможность ложно трактовать некоторые пункты оригинального стандарта. Также в ГОСТ внесены уточнения для лучшей интеграции стандарта в российские условия.
А ещё в нём есть нововведения, что способны вывести ГОСТ Р 58922-2020 на позицию самого строгого стандарта, обеспечивающего высочайший уровень безопасности спортивных обвязок. К этим нововведениям относятся:
- Детализация области применения обвязок.
- Введение новых терминов и определений.
- Введение правил приёмки и комплектности.
- Введение требований и методов испытаний: накопителей, эргономики, динамической прочности, коррозионной стойкости металлических элементов обвязок.
- Внесение изменений и дополнений в разделы «Маркировка и упаковка» и «Эксплуатационная документация».
Но можно выделить и спорные моменты:
- Вариативность проведения испытаний на динамическую прочность и устойчивость материалов к коррозии.
- Послабления в вопросе предварительного кондиционирования испытательных образцов в сравнении с EN-стандартом.
К большому сожалению, спортивное альпинистское снаряжение в России не подлежит обязательной сертификации. А значит, и применять стандарты, какими бы полезными они ни были, никого заставлять не будут. Те производители, кто всё же решается воспользоваться благами сертификации, будут вольны делать это в любой соответствующей системе добровольной сертификации,
коих десятки
. А учитывая, что контроль за этими добровольными системами минимальный, велик риск появления различных схем и махинаций среди недобросовестных производителей и поставщиков.
Поэтому, как бы ни был хорош стандарт, это всего лишь бумажка, пока за ней не стоит единая и надёжная система сертификации, анализа состояния производства и инспекционного контроля. Впрочем, паровоз, так или иначе, движется. Стандарты совершенствуются, а пользователи учатся обращать на них внимание. А там, глядишь, и обязательная сертификация подтянется, и уже российский опыт начнут заимствовать за рубежом.
Мне нравится
