Верёвку-«динамику» использует сравнительно узкий круг людей — скалолазы, ледолазы и спортивные альпинисты. У «статики», напротив, широчайшая область применения. Статическими верёвками пользуются и альпинисты со скалолазами, и специалисты верёвочного доступа, и строители с арбористами. А ещё спасатели, риггеры, военные, спелеологи, любители каньонинга и даже люди, затеявшие самостоятельный ремонт крыши на даче. Верёвку-«статику» используют для подъёма, спуска, страховки, позиционирования, натяжения и множества других задач.
Какие же характеристики делают статические верёвки столь незаменимыми? Что включают в себя минимальные сертификационные требования и как они подтверждаются лабораторно? Всё это вы можете узнать из данного материала. А поможет нам в этом основополагающий стандарт качества для верёвок, применяемых в качестве средств защиты от падения с высоты, — EN 1891.
А если вам интересно, как сертифицируют верёвку-«динамику», то у нас уже есть подробный разбор этой темы.
В статье
- Какая верёвка считается статической
- Проблема статичности верёвки
- Классификация статических верёвок
- Материалы для «статики» согласно стандарту EN 1891
- Кондиционирование испытательных образцов
- Как определяют диаметр статической верёвки
- Как измеряют вес статической верёвки
- Как измеряют процент оплётки / процент сердечника
- Как измеряют смещение оплётки
- Как вычисляют коэффициент узловязания
- Как измеряется усадка статической верёвки
- Как измеряют статическое удлинение
- Статическая прочность без концевых элементов
- Статическая прочность с концевыми элементами
- Динамические испытания статических верёвок
- Сводная таблица требований стандарта EN 1891
- Маркировка статических верёвок
Какая верёвка считается статической
С определением понятия статических верёвок не всё так просто. То, что большинство привыкло называть статическими верёвками, формально именуется «канаты с сердечником низкого растяжения». Эта режущая слух формулировка появилась в России благодаря отечественному стандарту ГОСТ EN 1891-2014, который, по сути, является переводом европейского стандарта EN 1891-1998, озаглавленного «Low stretch kernmantle ropes». Вот определение из текста стандарта:
«Канат с сердечником низкого растяжения (low stretch kernmantle rоре) — это канат из текстильных волокон, состоящий из сердечника, заключённого в оболочку в виде оплётки, предназначенный для использования лицами, работающими с канатами для доступа к рабочему месту, включая все виды позиционирования и удержания на рабочем месте, спасательных работ и в спелеологии. В требуемые характеристики входит малое растяжение при обычной работе и способность выдерживать нагрузки, возникающие при падении. Также желательно гашение энергии ударных нагрузок, степень которого обычно согласуется с приемлемым растяжением во время обычной работы».
Почему английское слово ropes в данном случае перевели как «канаты», а не «верёвки», история умалчивает.
Не называет такие верёвки статическими и Международная федерация альпинизма со своим добровольным стандартом UIAA-107, который и послужил основой для EN 1891. Поэтому, кроме требования к расцветке верёвки, стандарт UIAA-107 от EN 1891 ничем не отличается. В нём «статика» значится как Low Stretch Ropes, то есть опять же «канаты/верёвки низкого растяжения». Поэтому в этой статье слова «верёвки» и «канаты» используются на равных как синонимы.
Чтобы окончательно добить и без того сбитых с толку людей, эти верёвки иногда называют ещё и «полустатикой» — от английского semi-static.
Проблема статичности верёвки
Так что же не так с привычной всем «статикой»? Согласно стандарту, верёвки с сердечником низкого растяжения должны иметь коэффициент растяжения не более 5%. Средний же показатель по рынку колеблется в районе 3–4%. Казалось бы, растяжение — несущественное. Но его факт на деле очень важен и тесно связан с другим требованием стандарта, гласящим, что максимальная нагрузка при рывке с фактором 0,3 должна составлять не более 6 кН. Вдобавок сертифицированная верёвка с сердечником низкого растяжения должна выдержать не менее 5 рывков с фактором 1. Все эти требования мы ещё подробно рассмотрим далее.
Выходит парадоксальная ситуация. С одной стороны, чем меньше растягивается статическая верёвка, тем больше она ценится в подавляющем большинстве случаев. Это обусловлено тем, что, спускаясь или поднимаясь или опуская или поднимая что-либо по верёвке, вы тратите меньше сил на преодоление её растяжения. Вдобавок статическая верёвка с малым коэффициентом растяжения, в отличие от той же «динамики», меньше елозит о потенциально опасную поверхность, снижая риск быть перебитой. Что и говорить про важность «статики» в полиспастных системах и при натяжении переправ!

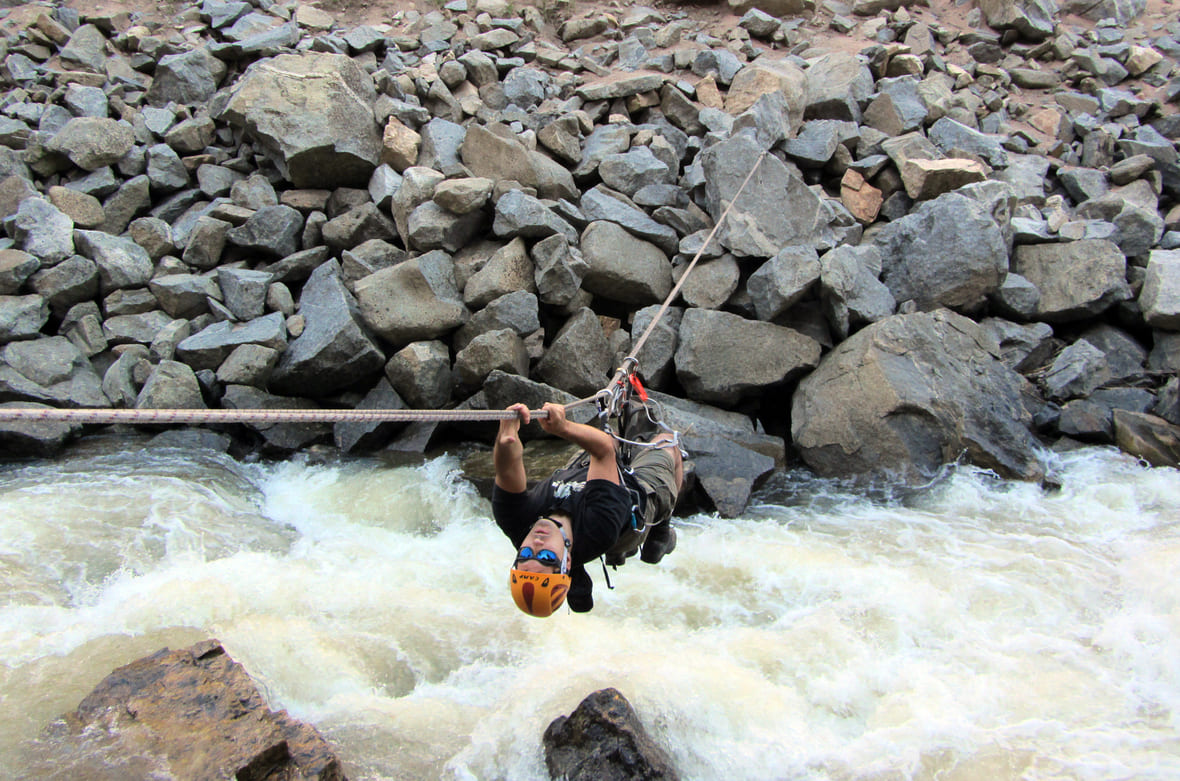

Натяжная переправа через реку с использованием статических верёвок. При использовании «динамики» риск намочить точку № 5 был бы выше. Источник фото: Wikimedia
С другой стороны, верёвка должна хоть немного растягиваться. Тогда рывки, избежать которых невозможно, не приведут к катастрофическим последствиям. И здесь важно даже небольшое растяжение в два-три процента. Так и выходит ситуация, в которой производители пытаются усидеть на двух стульях, стараясь одновременно достичь сверхнизкого растяжения и удовлетворить требования стандарта о достаточной степени гашения рывка.
Но важно и другое. Существует множество ультрастатических верёвок, которые не претендуют на соответствие стандарту EN 1891. А значит, и не являются средствами для защиты от падения с высоты. Это верёвки из различных арамидов и сверхвысокомолекулярных полиэтиленов, коэффициент растяжения которых может составлять менее 1%. Вот что многие называют настоящей «статикой» или даже «суперстатикой». Такие верёвки применяются, например, в яхтинге.
Например, у верёвки GPX от Samson Rope статическое удлинение составляет 0,45%, 0,71%, 0,98% при нагрузке 10%, 20%, 30% от
MBS
соответственно. Причём MBS у модели диаметром 10 мм составляет 62 кН. Вот что такое настоящая «статика»!
А теперь от определений переходим к классификации и конкретным требованиям стандартов EN 1891-1998 и ГОСТ EN 1891-2014.
Классификация статических верёвок
Стандарт EN 1891 выделяет два типа статических верёвок: А и В.
- Тип A — канаты с сердечником низкого растяжения общего назначения.
- Тип В — канаты с сердечником низкого растяжения с более низкими показателями, чем канаты типа А. Применяются для узкоспециализированных или вспомогательных задач и требуют более осторожного обращения.

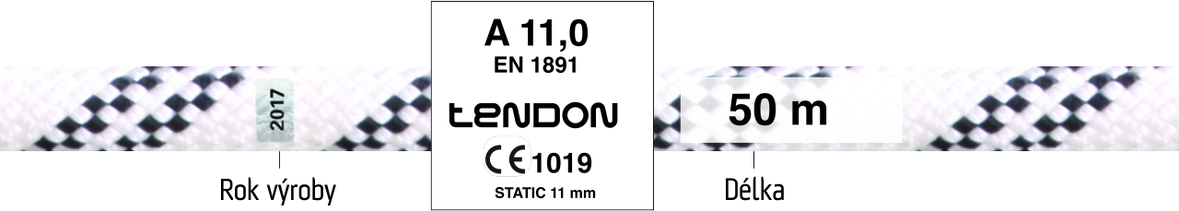

Образец маркировки конца верёвки фирмы Tendon. «A 11,0» обозначает верёвку типа А диаметром 11 мм. Источник: lanex.cz
Материалы для «статики» согласно стандарту EN 1891
В качестве материала для изготовления канатов с сердечником низкого растяжения должно применяться синтетическое волокно с температурой плавления не менее 195 °С. Таким образом, материалы вроде полиэтилена, к которому, например, относится дайнима, и полипропилена с их низкими температурами плавления не могут использоваться для производства статических верёвок по стандарту EN 1891.
Кондиционирование испытательных образцов
Перед описанными далее сертификационными испытаниями все образцы верёвки подвергаются кондиционированию в течение суток при относительной влажности менее 10%. Затем образцы оставляют ещё на 72 часа при температуре 20 ± 2 °С и влажности 65 ± 5 %. Сами испытания проводят при температуре 23 ± 5 °С.

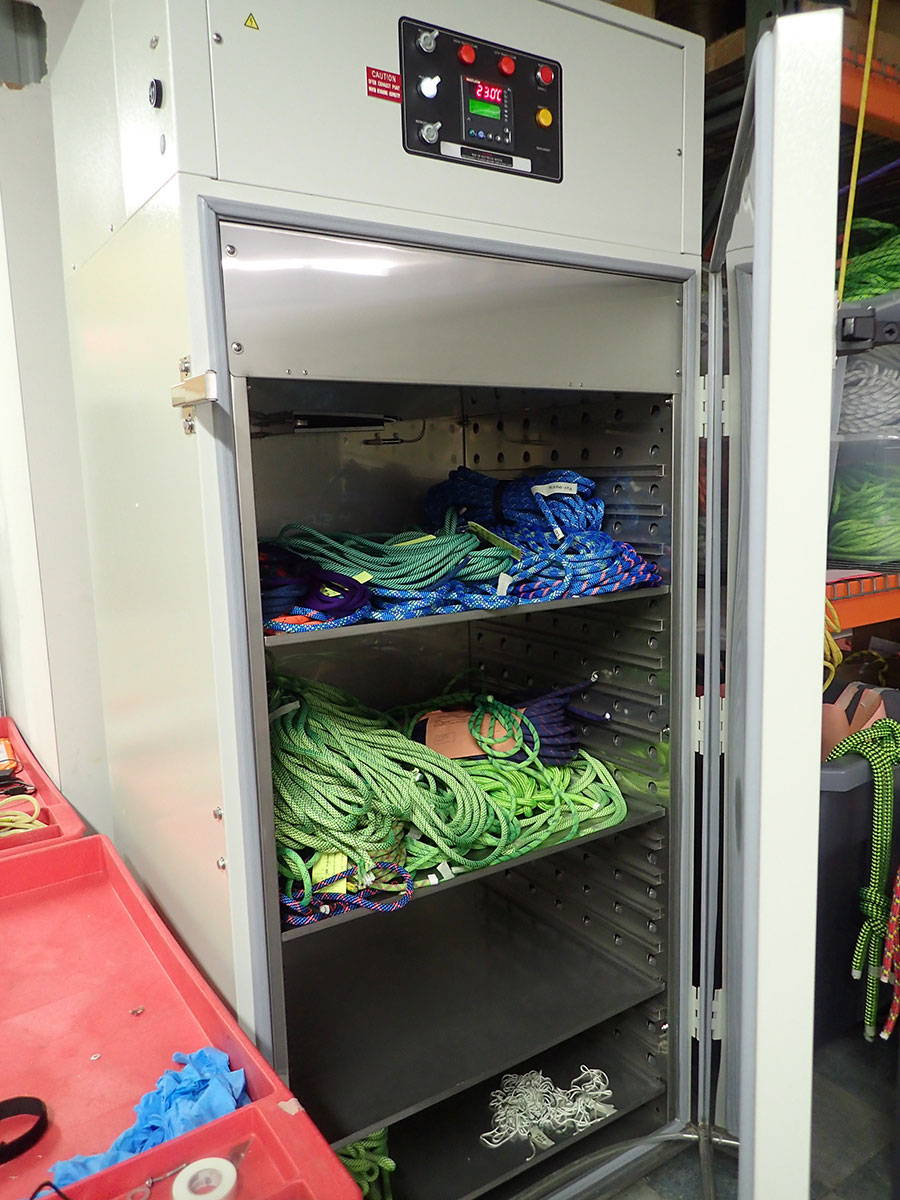

Камера кондиционирования испытательных образцов компании Sterling Rope. Источник фото: sterlingrope.com
Как определяют диаметр статической верёвки
Требование EN 1891: диаметр верёвки должен составлять не менее 8,5 мм и не более 16 мм.
В качестве испытательного образца используется новая верёвка длиной не менее 3 м. Один конец образца закрепляют и на расстоянии не менее 1300 мм от точки закрепления плавно прикладывают нагрузку 10 кг в течение 1 минуты. Затем, не снимая нагрузки, «измеряют диаметр испытуемого образца в двух направлениях по окружности диаметра в положениях, отличающихся на 90° на каждом из трёх участков, расположенных на расстоянии приблизительно 300 мм друг от друга». Моргните, если поняли смысл написанного с первого раза! Длина контактных зон измерительного прибора с образцом верёвки должна составлять 50 мм. При измерении образец не должен подвергаться сжатию. Результаты выражают как среднеарифметическое шести измерений с точностью до 0,1 мм.

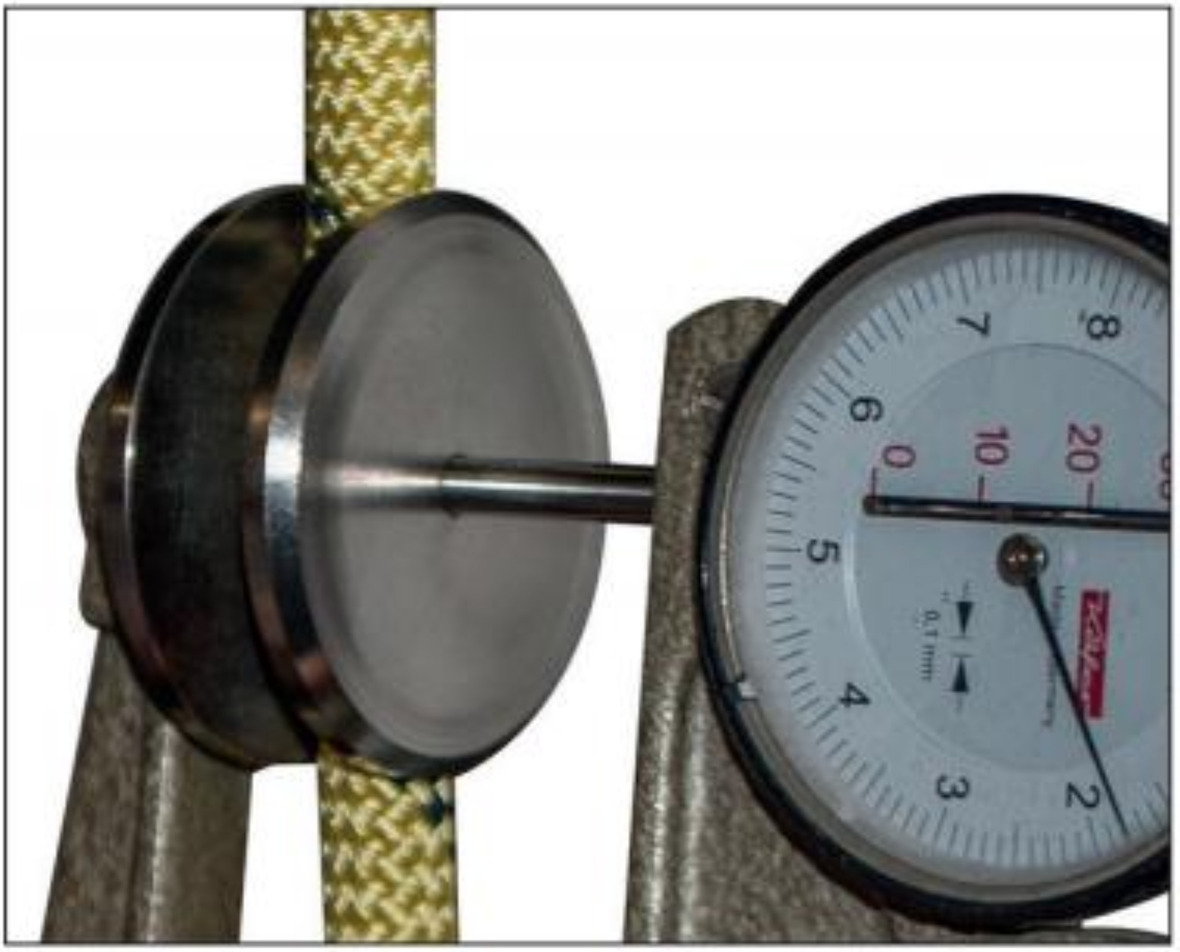

Прибор для измерения диаметра статической верёвки. Источник фото: Edelrid Static Rope Handbook
Как измеряют вес статической верёвки
Требование стандарта: определить массу верёвки длиной 1 метр (г/м).
В качестве испытательного образца используется новая верёвка длиной не менее 3 м. Один конец образца закрепляют и на расстоянии не менее 1300 мм от точки закрепления плавно прикладывают нагрузку 10 кг в течение 1 минуты. Затем, не снимая нагрузки, наносят на образец две метки, расположенные на расстоянии 1000 мм друг от друга и на расстоянии не менее 100 мм от точки закрепления. Далее нагрузку снимают и отрезают часть образца с метками для определения его массы с точностью до 0,1 г. Общую массу оплётки и сердечника выражают в граммах на метр с точностью до целого числа.
Как измеряют процент оплётки / процент сердечника
Статические верёвки имеют конструкцию Kernmantle, то есть состоят из несущего основную нагрузку сердечника и защищающей его от внешней среды оплётки. По общему правилу, чем больше процент оплётки, тем более износостойкая будет верёвка. В свою очередь, чем больше процент сердечника, тем выше прочность верёвки на разрыв.
Требование EN 1891: процент оплётки и процент сердечника относительно общей массы верёвки должны составлять не менее минимума, рассчитываемого по формуле индивидуально для каждого диаметра и типа верёвки.
Порядок проведения испытания: после измерения общей массы испытательного образца оплётку отделяют от сердечника и определяют её массу с точностью до 0,1 г. Далее массу оплётки и массу сердечника рассчитывают в процентах от общей массы всего образца. Полученные значения выражают с точностью до целого числа.
Минимальный процент оплётки (Smin) рассчитывается по формулам:
D — диаметр верёвки
Таким образом, минимальный процент оплётки для статической верёвки типа А диаметром 11 мм составит (4 x 11 - 4) : 11² х 100 = 33,06. Округляем до целого числа и получаем 33%.
Минимальный процент сердечника (Cmin) рассчитывается в зависимости от типа верёвки по следующим формулам.
Для канатов типа А он должен составлять:
Так, минимальный процент сердечника для всё той же статической верёвки типа А диаметром 11 мм составит 48 : 11² x 100 = 39,67. Округляем до целого числа и получаем 40%.
Для канатов типа B он должен составлять:
Как измеряют смещение оплётки
Оплётка и сердечник верёвки могут смещаться относительно друг друга, что может привести к потенциально опасным ситуациям:
- Оплётка может сжаться гармошкой, обнажив белые жилы сердечника на конце верёвки.
- Менее заметная и более опасная ситуация происходит, когда под оплёткой не остаётся сердечника и конец верёвки представляет собой мягкий чулок, который и серьёзных нагрузок не выдержит, и сквозь страховочно-спусковое устройство со свистом проскользнёт.
Основной причиной смещения оплётки, как правило, выступают множественные спуски по верёвке. Впрочем, современные статические верёвки редко страдают от существенного сдвига оплётки, тем более что всё чаще производителями применяются различные технологии «склеивания» сердечника с оплёткой. Тем не менее про возможность их смещения знать необходимо.
Требование EN 1891: на отрезке верёвки длиной 19,3 м смещение оплётки относительно сердечника не должно превышать:
- для канатов типа А диаметром до 12 мм не более 20 + 10 (D - 9) мм;
- для канатов типа А диаметром от 12,1 до 16 мм не более 20 + 5 (D - 12) мм;
- для канатов типа В — 15 мм.
Так, например, смещение оплётки статической верёвки типа А диаметром 11 мм не должно превышать 20 + 10 х (11 - 9) = 40 мм, или 2%. Соответственно, если общая длина нашей верёвки составляет 50 м, то максимальное смещение оплётки не должно превышать 1 м.
Для определения параметров сдвига оплётки испытательный образец верёвки протягивают через специальное устройство, где свободному движению образца препятствует усилие, приводящее к сдвигу оплётки относительно сердечника.

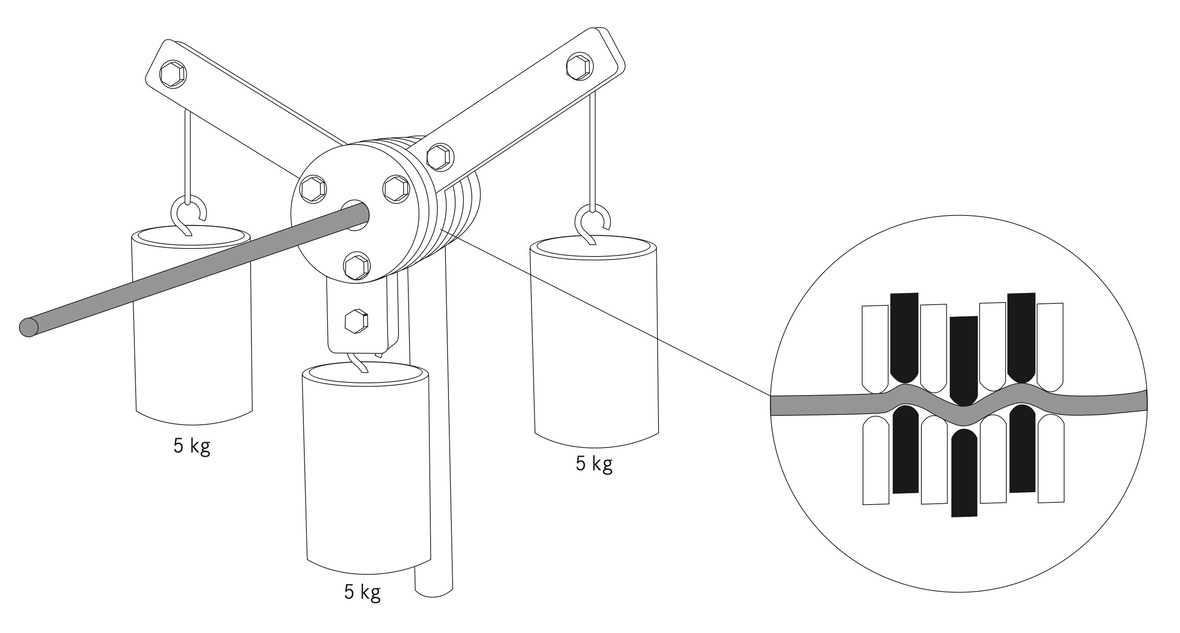

Устройство для измерения сдвига оплётки верёвки. Источник: edelrid.com
В качестве испытательного образца используется отрезок верёвки длиной 2250 мм. На одном конце оплётку и сердечник образца сплавляют воедино. Другой конец обрезают под прямым углом к оси верёвки.
Устройство для измерения сдвига оплётки — это каркас, изготовленный из семи стальных пластин. Четыре из них — фиксированные, а три — подвижные и способны смещаться вдоль заданного вектора. Оси подвижных пластин располагаются в одной плоскости под углом 120° друг к другу. Каждая из семи пластин имеет отверстие диаметром 12 (+1) мм для испытания верёвок диаметром до 12 мм и отверстие диаметром 16 (+1) мм — для испытания верёвок диаметром от 12,1 до 16 мм. Подвижные пластины также имеют функцию блокировки, при использовании которой отверстия всех пластин находятся на одной линии вдоль центральной оси. Каждая из подвижных пластин способна создавать нагрузку в своём направлении 50 H на испытуемый образец, что примерно эквивалентно 5 кг. Устройство для сдвига оплётки фиксируется горизонтально, при этом испытуемый образец верёвки должен лежать в одной плоскости с центральной осью устройства.

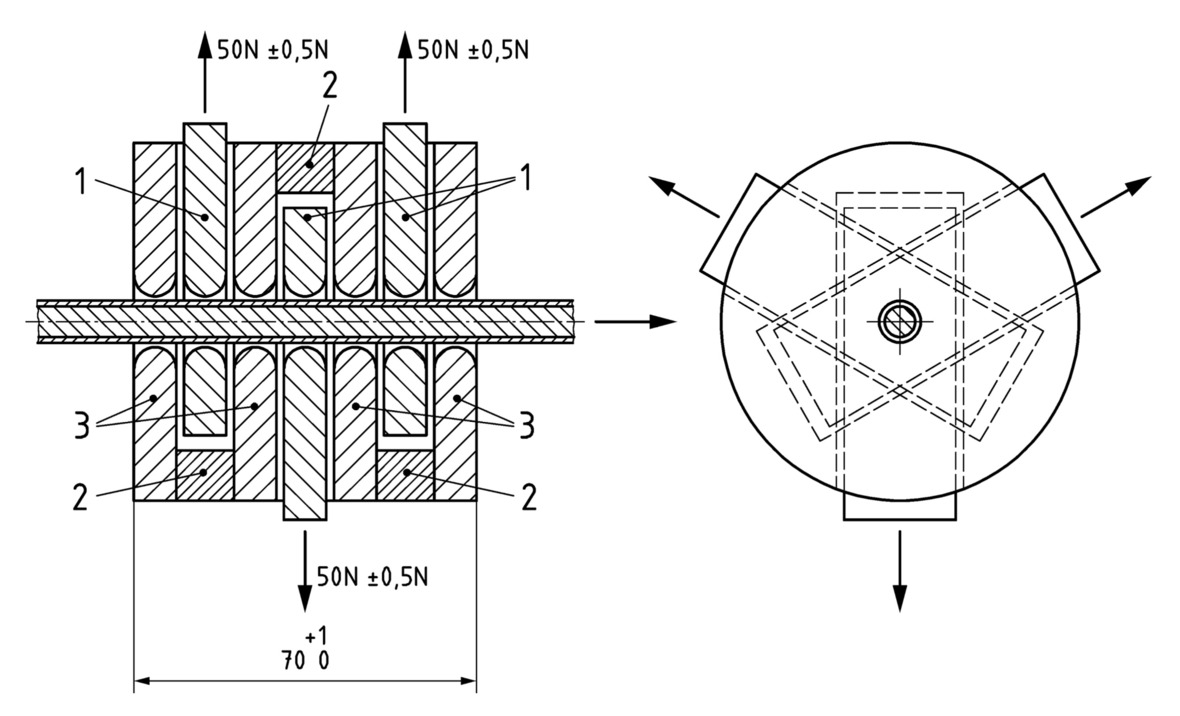

Схема устройства для измерения смещения оплётки: 1 — подвижные пластины; 2 — проставка; 3 — фиксированные пластины. Источник: ГОСТ EN 1891-2014
Перед началом испытания подвижные пластины должны находиться в заблокированном положении, с просветом в центральной оси устройства.
Оплавленный конец испытуемого образца верёвки (длиной 2250 мм) протягивают через устройство на длину 200 мм. Оставшаяся часть образца верёвки должна лежать в горизонтальной плоскости с центральной осью устройства и не подвергаться каким-либо нагрузкам и изгибам. Затем подвижные пластины приводят в рабочее состояние и через каждую из них прикладывают силу 50 H к испытуемому образцу. Образец верёвки протягивают через устройство со скоростью 0,5 ± 0,2 м/c на расстояние 1930 мм. Затем нагрузку с испытуемого образца снимают, блокируя пластины, и аккуратно протягивают испытуемый образец через устройство обратно в исходное положение.
Испытание проводят четыре раза в указанном порядке. Далее ещё один раз, но, не снимая в конце нагрузки с подвижных пластин, проводят замер сдвига оплётки относительно сердечника на открытом конце испытуемого образца верёвки. Значение сдвига оплётки с точностью до миллиметра (V) используют, чтобы рассчитать относительное смещение (Ss) с точностью до 0,1% по формуле:
Как вычисляют коэффициент узловязания
Коэффициент узловязания определяет мягкость новой верёвки и, как следствие, удобство вязания на ней узлов. Впрочем, на практике жёсткость верёвки во многом зависит от её состояния и истории эксплуатации. Так, например, на грязной или обледенелой верёвке вязать узлы будет значительно труднее, какой бы гибкой она ни была изначально.

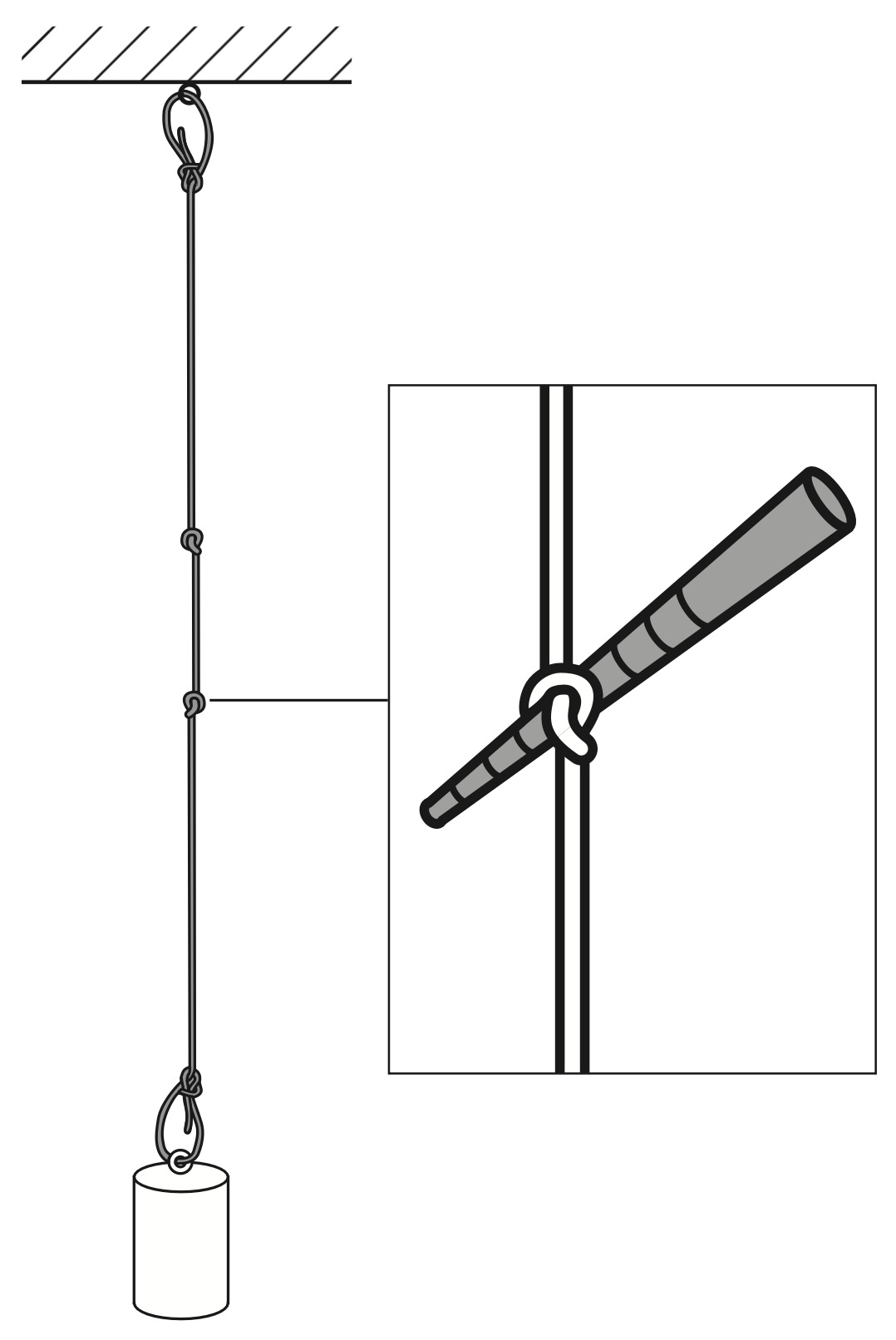

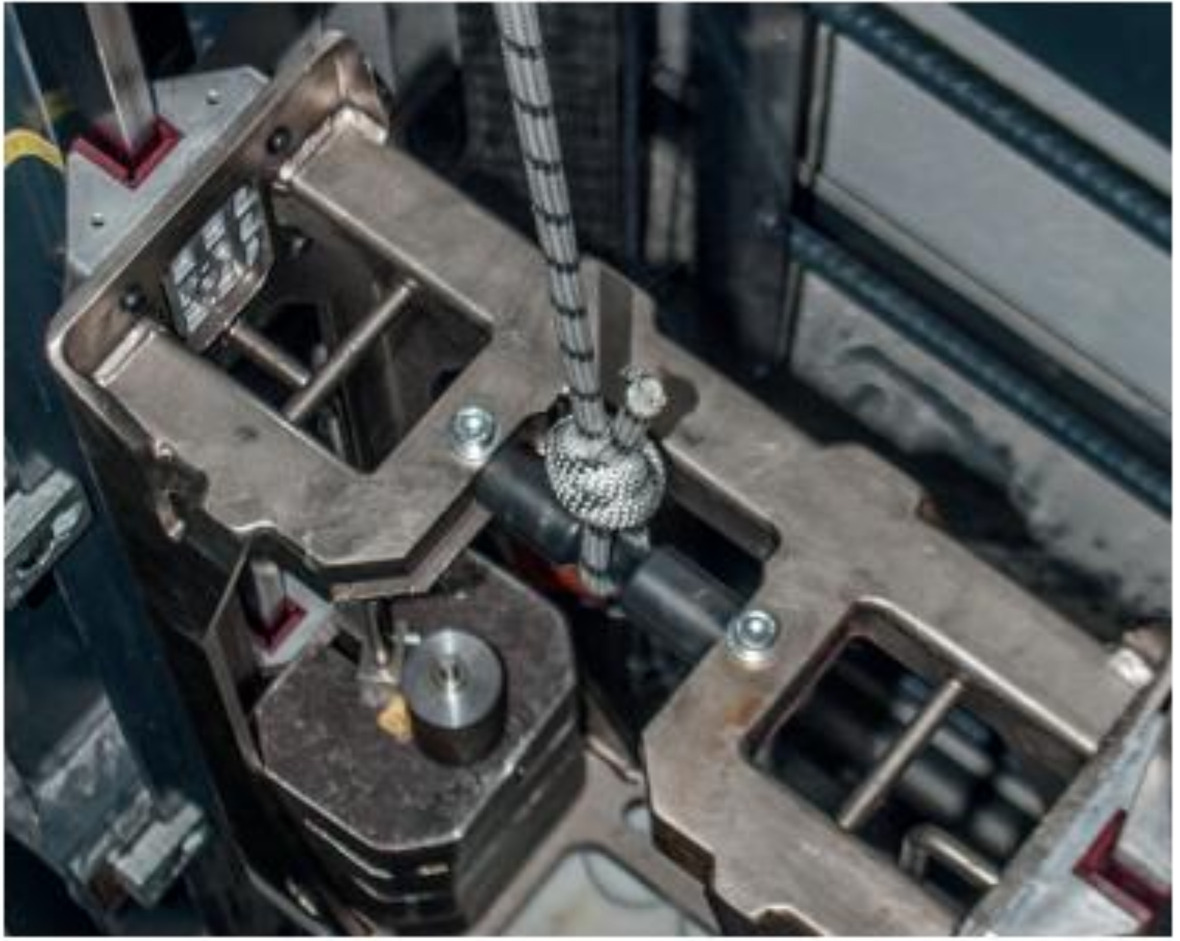

Определение коэффициента узловязания согласно стандарту EN 1891-1998. Источник: edelrid.com
Требование EN 1891: коэффициент узловязания (K) должен составлять не более 1,2.
В качестве испытательного образца используется новая верёвка длиной не менее 3 м, на которой завязывается два одинарных простых узла (overhand knot) на расстоянии 250 ± 50 мм друг от друга с петлями, направленными в противоположные стороны. Один из концов образца закрепляют и прикладывают нагрузку 10 кг в течение 1 минуты так, чтобы нагрузка воздействовала на оба узла. Затем нагрузку понижают до 1 кг и далее, не снимая нагрузки, измеряют внутренний диаметр узлов с точностью до 0,5 мм устройством в виде конического калибра (мерного конуса), не допуская изменения ширины узла под давлением измерительного прибора.
Определение способности к вязанию узлов: 1 — точка измерения. Источник: EN 1891-1998, Edelrid Static Rope Handbook
Результат в виде коэффициента узловязания (К) рассчитывается как среднее значение внутренних диаметров обоих узлов, поделённое на диаметр верёвки.
Иными словами: узел должен быть настолько плотным, чтобы ширина его внутреннего отверстия была меньше диаметра верёвки, умноженного на 1,2.
Как измеряется усадка статической верёвки

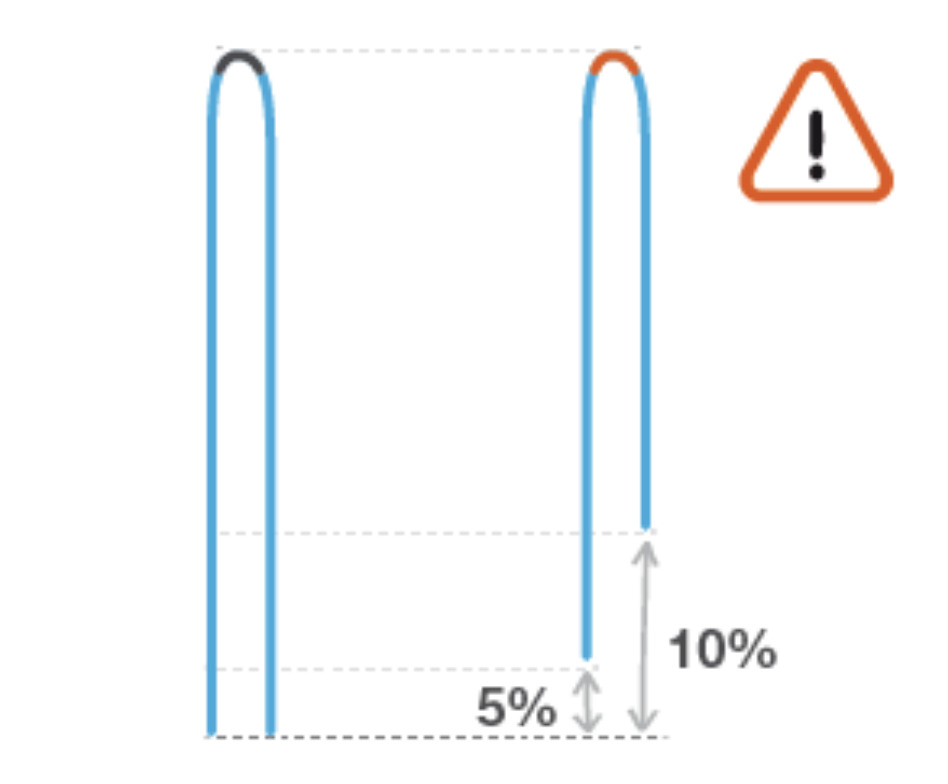

Усадка — необратимое укорачивание верёвки в процессе её эксплуатации. Основная причина — контакт верёвки с водой. В стандарте EN 1891 параметр усадки верёвки выражается как процент укорачивания верёвки в результате 24-часового погружения в воду.
Если ваша верёвка имеет маркировку середины, учитывайте, что усадка может происходить несимметрично относительно изначальной середины верёвки. Источник: petzl.com
Требование EN 1891: определить усадку верёвки.
В качестве испытательного образца используется новая верёвка длиной не менее 3 м. Один конец образца закрепляют и на расстоянии не менее 1300 мм от точки закрепления плавно прикладывают нагрузку 10 кг в течение 1 минуты. Затем, не снимая нагрузки, наносят на образец две метки, расположенные на расстоянии 1000 мм друг от друга (LA) и не менее 100 мм от точки закрепления. Затем нагрузку снимают и, убедившись, что концы верёвки оплавлены, погружают испытательный образец на 24 часа в воду с температурой 15 ± 5 °С и pH в диапазоне 5,5–8,0. Далее не позднее чем через 15 минут после извлечения образца из воды вновь прикладывают нагрузку 10 кг на 1 минуту. И, не снимая нагрузки, измеряют расстояние между двумя ранее нанесёнными метками. Новое расстояние (LB) определяют с точностью до миллиметра.
Усадку рассчитывают по следующей формуле и выражают в процентах с точностью до 0,1%:
Как измеряют статическое удлинение
Статическое удлинение по стандарту EN 1891-1998 показывает степень удлинения верёвки под массой 150 кг. Замер происходит без динамических рывков и призван продемонстрировать поведение верёвки в реальных рабочих условиях, имитируя находящегося на верёвке пользователя или поднимаемый/опускаемый груз. Надо понимать, что 150 кг — цифра всё же условная и реальные нагрузки, а следовательно и растяжение, будут порой значительно отличаться от указанных в сертификате. В этом смысле радуют производители, которые сверх требований стандарта измеряют статическое удлинение для самых разных нагрузок, что даёт во много раз большее понимание перспектив конкретной верёвки.
Требование EN 1891: статическое удлинение под нагрузкой, эквивалентной 150 кг, не должно превышать 5%.
Статическое удлинение верёвки не должно превышать 5% под нагрузкой 150 кг, согласно требованию стандарта EN 1891-1998. Источник: Tendon dynamic and static ropes manual
В качестве испытательного образца используется новая верёвка длиной не менее 3 м. Один конец верёвки закрепляют и прикладывают к ней нагрузку 50 кг, поддерживая её в течение 5 минут. Затем, не снимая нагрузки, на образец наносят две метки, расположенные на расстоянии 1000 мм друг от друга (LA). Далее нагрузку увеличивают до 150 кг и поддерживают в течение ещё 5 минут. Не снимая нагрузки, измеряют новое расстояние между поставленными ранее метками (LB) с точностью до миллиметра.

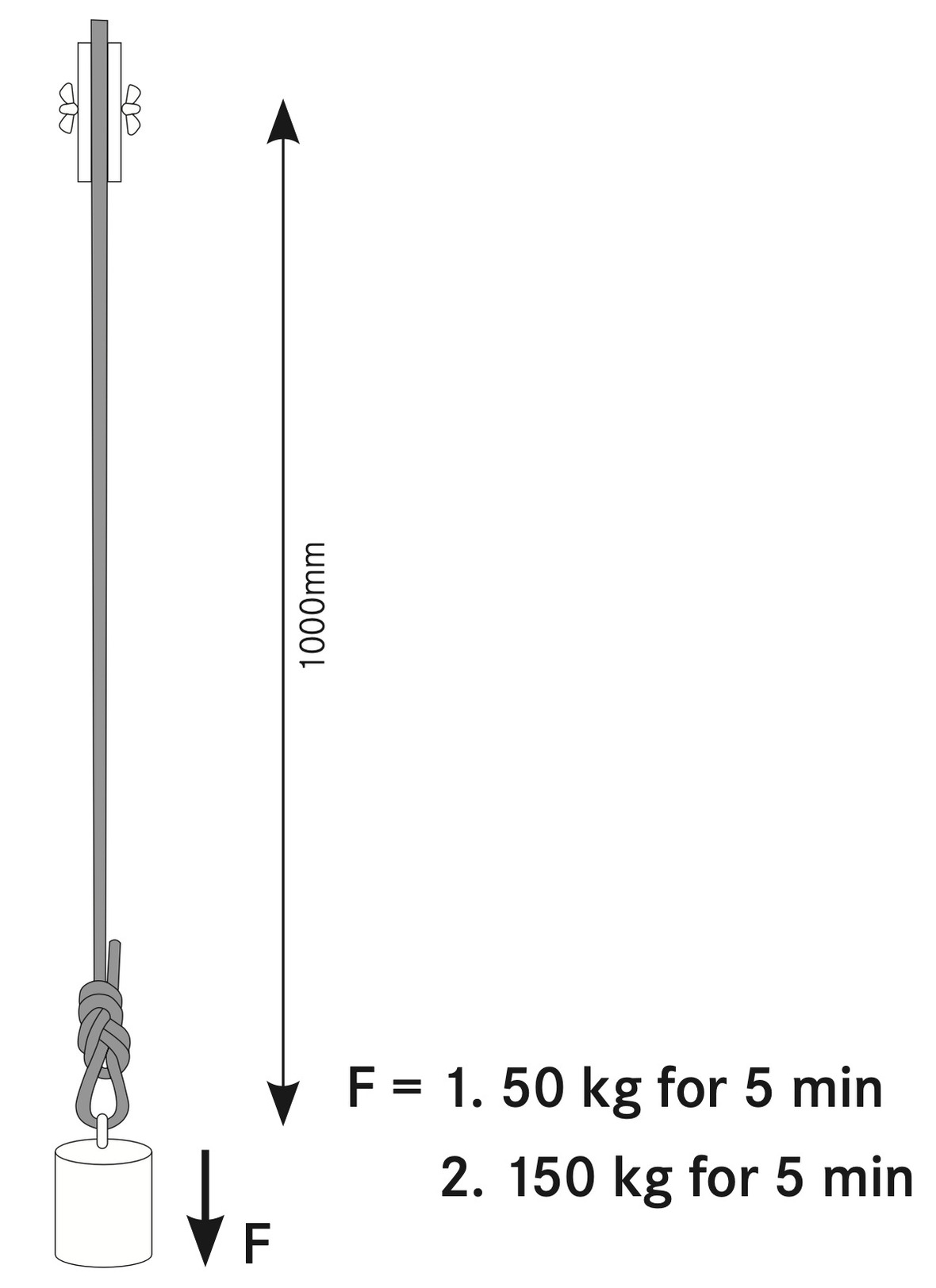

Измерение статического удлинения по стандарту EN 1891. Источник: edelrid.com
Статическое удлинение вычисляют как разность (LS - LA), делённую на LA, и выражают в процентах с точностью до 0,1%.
Статическая прочность без концевых элементов
В испытаниях на статическую прочность проверяется максимальная нагрузка, которую выдерживает верёвка до разрыва. Для соответствия стандарту достаточно, чтобы верёвка выдержала указанный минимум, производители же склонны доводить испытание «до конца», чтобы указать фактическую нагрузку, при которой разрывается верёвка. Формулировка «без концевых элементов» происходит от английского without terminations и подразумевает испытание верёвки без концевых узлов, прошитых петель и других элементов, способных повлиять на прочность верёвки.
Требование EN 1891: статическая прочность верёвки без концевых элементов должна составлять:
- не менее 22 кН для канатов типа А;
- не менее 18 кН для канатов типа В.

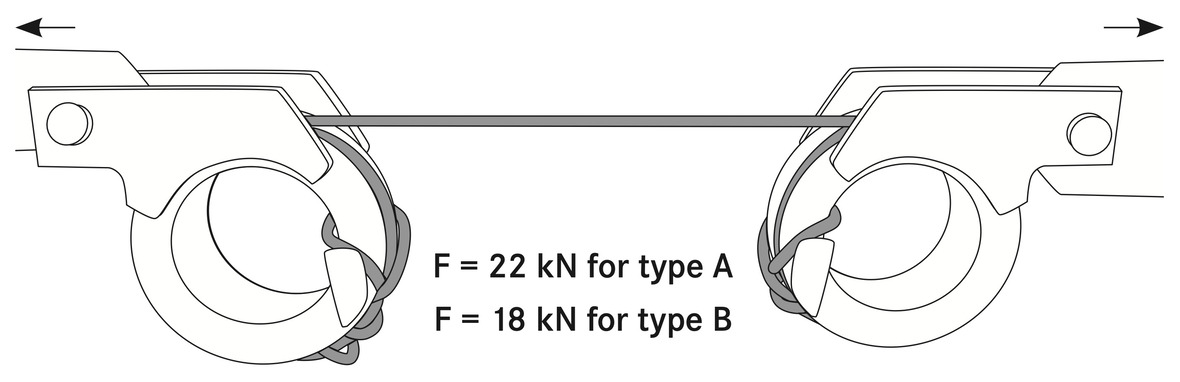

Измерение статической прочности верёвки без концевых элементов по стандарту EN 1891. Источник: edelrid.com
Статическая прочность с концевыми элементами
Требование EN 1891: канаты с сердечником низкого растяжения с концевыми элементами должны выдерживать в течение 3 минут следующие нагрузки:
- тип А — не менее 15 кН;
- тип B — не менее 12 кН.
В качестве испытательного образца используется новая верёвка длиной не менее 3 м. Образец должен иметь на обоих концах петли, как минимум одна из которых образована узлом «восьмёрка». В качестве анкерных точек используется кольцо с отверстием 20 мм и диаметром поперечного сечения 15 мм или круглый стержень с аналогичным диаметром. Минимальная длина верёвки между точками присоединения к испытательной установке, за исключением длины концевых элементов, должна составлять 300 мм до приложения нагрузки. Визуально проверяют, чтобы узлы на концевых петлях были симметричными, а пряди в узлах шли параллельно и были равномерно затянуты вручную. Образец устанавливают в испытательную установку и подвергают заданной нагрузке: 15 кН — для типа А и 12 кН — для типа B в течение 3 минут. Требования к измерению силы и нарастанию нагрузки указаны в стандарте EN 364 «Средства индивидуальной защиты от падения с высоты. Методы испытаний».
Испытание статической прочности верёвки с концевыми элементами по стандарту EN 1891-1998. Источник: edelrid.com, Edelrid Static Rope Handbook
Динамические испытания статических верёвок
Канаты с сердечником низкого растяжения должны иметь возможность в должной степени гасить динамический рывок. Разумеется, никто не рассчитывает на то, что вы будете пикировать на «статике» с фактором рывка 2, да ещё и без амортизатора рывка. Но и сломать позвоночник, неудачно оступившись, вы не должны.
Итак, существует два типа динамических испытаний статических верёвок, которые последовательно проводят на одном и том же образце. К ним относится:
- измерение максимальной силы рывка;
- испытание на количество рывков до обрыва верёвки.
Оборудование для измерения динамических показателей должно соответствовать требованиям стандарта EN 364 «Средства индивидуальной защиты от падения с высоты. Методы испытаний». Падающий груз должен быть изготовлен из металла. Общая масса груза, включая анкерную точку и, возможно, измерительное устройство, должна составлять 100 кг для канатов типа А и 80 кг для канатов типа В. Форма груза не нормируется, за тем исключением, что расстояние между грузом и местом присоединения верёвки к его анкерной точке должно быть не более 100 мм. Если падение происходит по направляющим, то скорость груза, измеренная на отрезке 100 мм, расположенном ниже точки сброса груза в пределах 4,95–5,05 м, должна составлять 9,9 м/с. Это необходимо для контроля значения трения, допускаемого в направляющих при падении груза.
В качестве испытательного образца используется новая верёвка длиной не менее 4 м. Образец должен иметь на обоих концах закрепления петли, как минимум одна из которых образована узлом «восьмёрка». Длина петель от внутреннего до наружного края должна составлять 175 ± 25 мм под нагрузкой 100 кг для верёвок типа А и 80 кг для типа В. Визуально проверяют, чтобы узлы на концевых петлях были симметричны и чтобы пряди в узлах проходили параллельно и были затянуты равномерно вручную. Длина испытательного образца с подвешенным грузом массой 100 кг для верёвок типа А и 80 кг для типа В должна составлять 2000 мм при измерении её между местом соединения с анкерной точкой оборудования и подвешенным грузом.
Испытательный груз для динамических испытаний канатов с сердечником низкого растяжения по стандарту EN 1891-1998. Источник: Edelrid Static Rope Handbook
Измерение максимальной силы рывка
Максимальная сила рывка с фактором 0,3 не должна превышать 6 кН:
- при падении груза массой 100 кг для верёвок типа А;
- при падении груза массой 80 кг для верёвок типа B.
Первое испытание выполняется на образце, подготовленном в соответствии с описанными требованиями, в течение 10 минут после извлечения верёвки из камеры кондиционирования. Сначала груз массой 100 кг для верёвок типа А или 80 кг для типа В подвешивается на 1 минуту. Затем его поднимают на высоту 600 мм на расстоянии не более 100 мм по горизонтали от анкерной точки. Далее с помощью устройства быстрого расцепления груз отправляется в свободное падение с тем, чтобы зафиксировать максимальную силу рывка (торможения) с точностью до 0,1 кН.

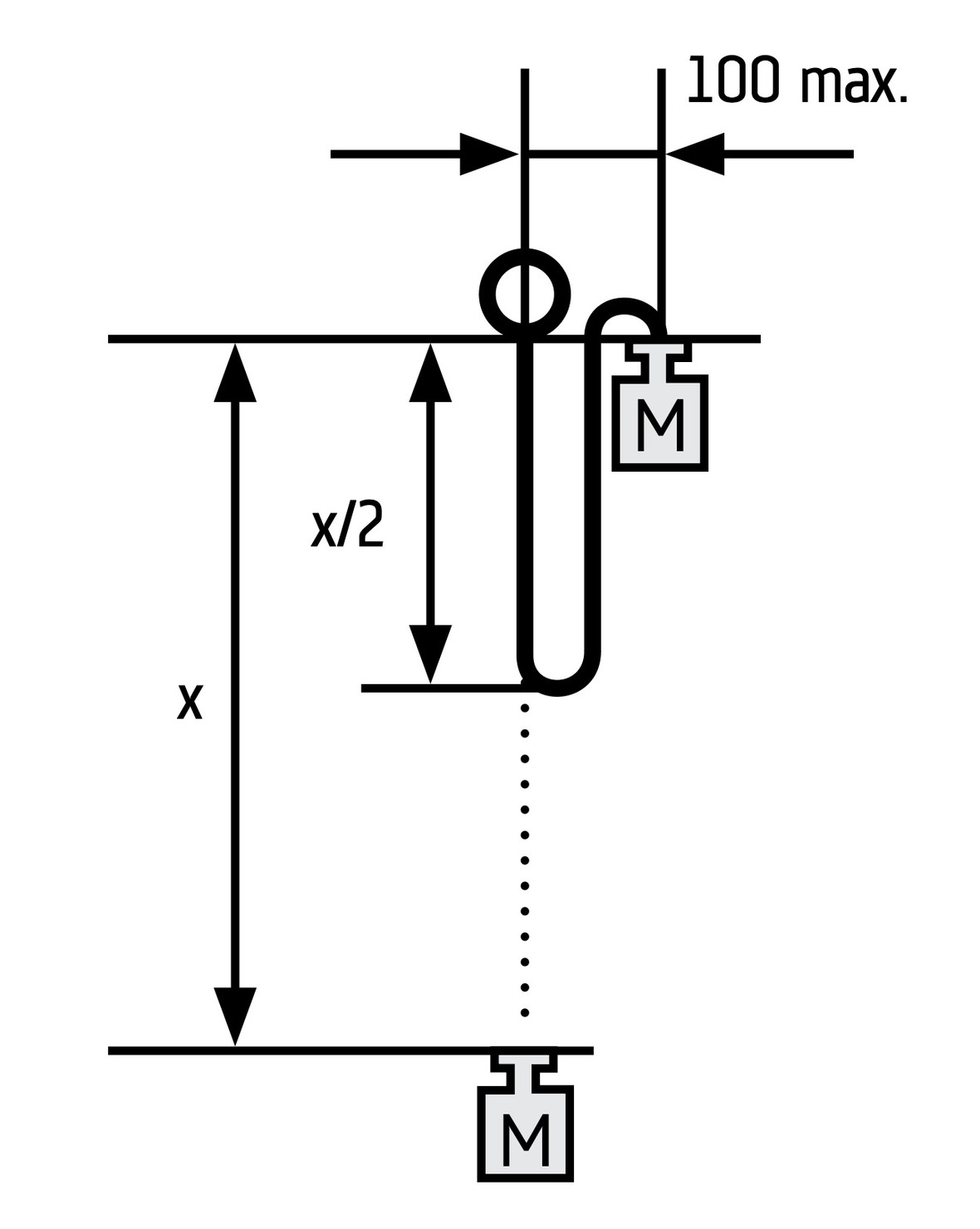

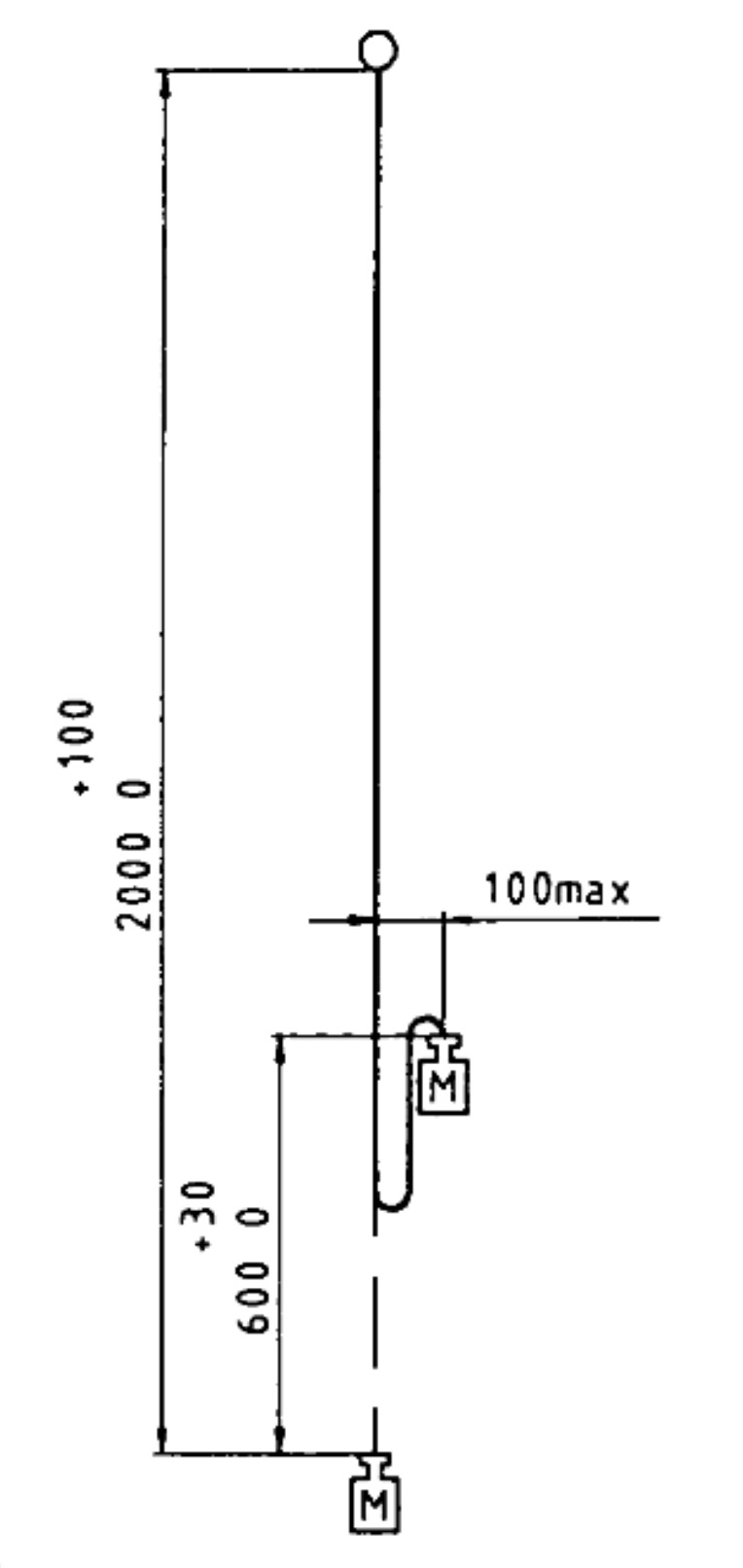

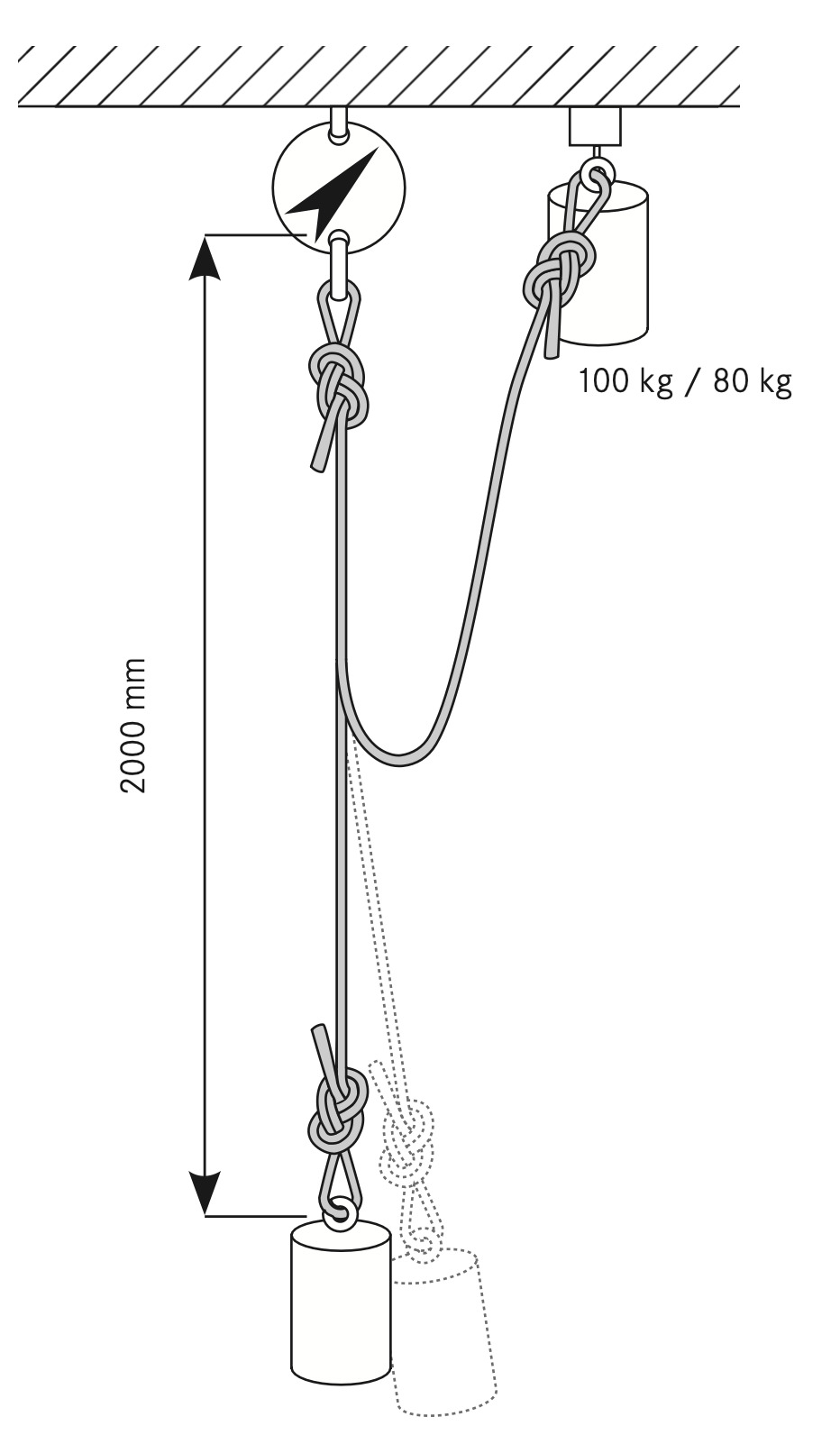

Определение максимальной силы рывка по стандарту EN 1891-1998. Источник: edelrid.com, EN 1891-1998
Нагрузка с образца снимается спустя 1 минуту. Далее, не снимая образец с испытательного оборудования, в течение 3 минут переходят к испытанию на количество рывков.
Испытание на количество рывков
Требование EN 1891: канаты с сердечником низкого растяжения должны выдерживать не менее 5 рывков с фактором 1:
- при падении груза массой 100 кг для верёвок типа А;
- при падении груза массой 80 кг для верёвок типа B.
Груз массой 100 кг для верёвок типа А или 80 кг для типа В поднимают так, чтобы точка присоединения груза находилась на такой же высоте, что и анкерная точка, и на расстоянии не более 100 мм по горизонтали от неё. Груз отпускают. После падения нагрузку снимают в течение 1 минуты и поднимают груз на исходную высоту. Интервал между последовательными испытаниями образца должен составлять 3 минуты. Испытание на образце проводят пять раз или до тех пор, пока не порвётся верёвка.
Испытание динамической прочности с подсчётом количества выдержанных рывков с фактором 1 по стандарту EN 1891-1998. Источник: edelrid.com, Tendon dynamic and static ropes manual
Для наглядности и понимания есть видео любительских динамических испытаний старых статических верёвок. Увы, но роликов с серьёзными лабораторными испытаниями мы не нашли
Сводная таблица требований стандарта EN 1891
| Параметр | Тип A | Тип B |
|---|---|---|
| Диаметр | 8,5–16 мм | 8,5–16 мм |
| Масса | Не регламентируется | Не регламентируется |
| Усадка | Не регламентируется | Не регламентируется |
| Минимальный процент оплётки |
|
|
| Минимальный процент сердечника |
|
|
| Смещение оплётки | Для верёвок диаметром до 12 мм не более 20 + 10 (D - 9) мм; для верёвок диаметром от 12,1 до 16 мм не более 20 + 5 (D - 12) мм | Не более 15 мм |
| Коэффициент узловязания | Не более 1,2 | Не более 1,2 |
| Статическое удлинение на 150 кг | Не более 5% | Не более 5% |
| Статическая прочность без концевых элементов | Не менее 22 кН | Не менее 18 кН |
| Статическая прочность с концевыми элементами | Не менее 15 кН в течение 3 мин | Не менее 12 кН в течение 3 мин |
| Максимальная сила рывка с фактором 0,3 | Не более 6 кН* | Не более 6 кН** |
| Количество рывков с фактором 1 | Не менее 5* | Не менее 5** |
* Испытание проводится с грузом 100 кг.
** Испытание проводится с грузом 80 кг.
** Испытание проводится с грузом 80 кг.
Маркировка статических верёвок
На концах канатов с сердечником низкого растяжения должна присутствовать чёткая, нестираемая маркировка, содержащая как минимум следующую информацию:
- тип верёвки: A или B;
- диаметр;
- номер стандарта: EN 1891.
Также канаты с сердечником низкого растяжения должны иметь внутреннюю идентификационную ленту по всей длине каната с нанесённой на неё маркировкой, повторяющейся не менее чем через каждые 1000 мм. Данная маркировка должна содержать следующую информацию:
- наименование или товарный знак производителя;
- номер стандарта и тип верёвки;
- год изготовления верёвки;
- наименования материалов, из которых изготовлена верёвка.

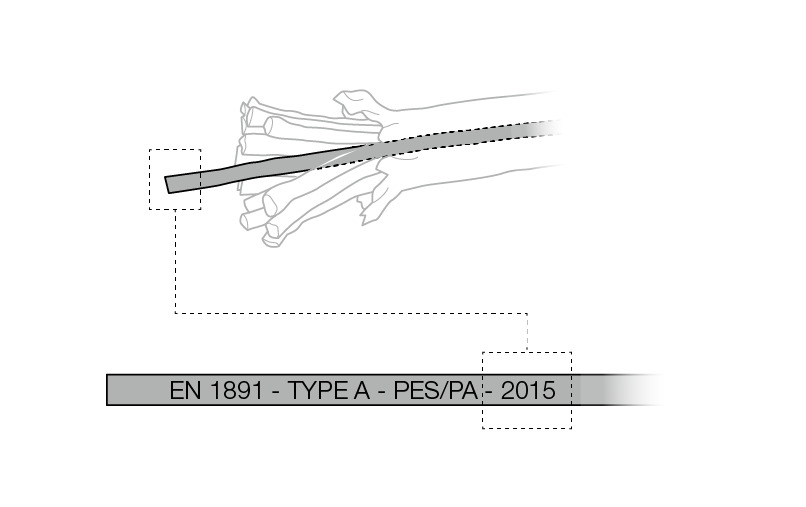

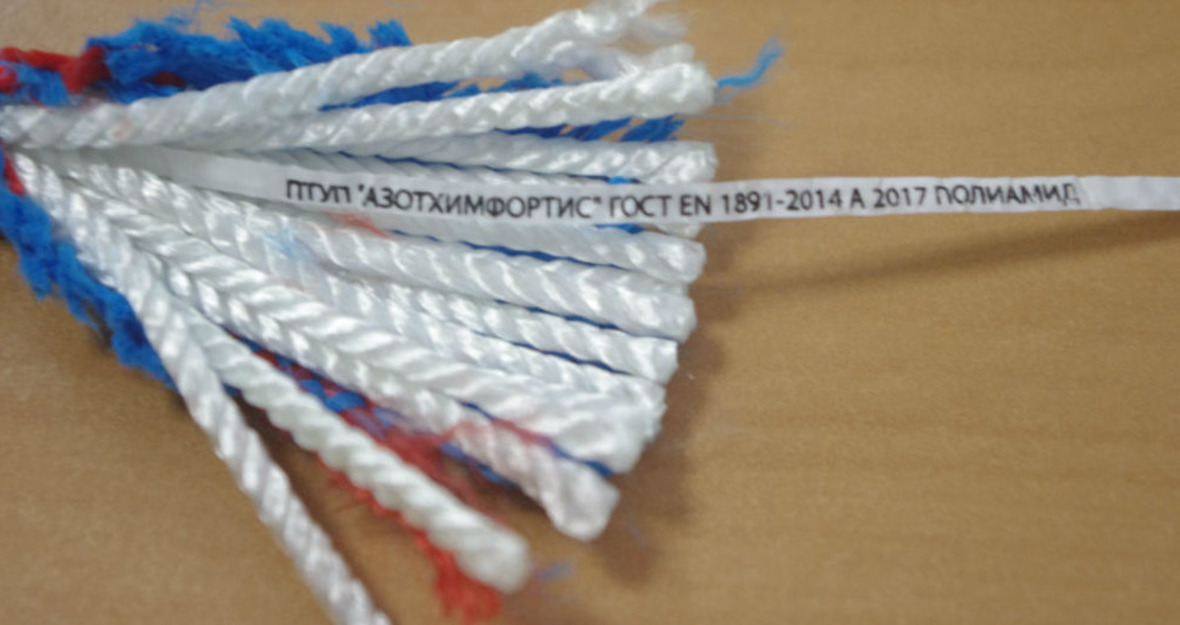

Пример идентификационной ленты, скрывающейся посреди сердечника статической верёвки. Источник: petzl.com, azotfortis.by
