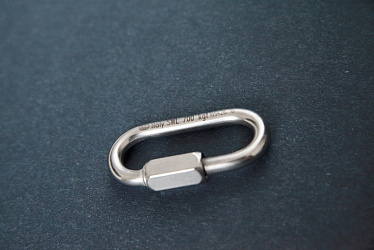

Рапид — это соединительный элемент, раскрытие которого происходит с помощью резьбовой шестигранной муфты. Изначально рапиды создавались, чтобы ремонтировать звенья металлических цепей. Но со временем они нашли применение в альпинизме, скалолазании, спелеологии и других сферах. В статье перечислены основные способы, как их используют.
Важно
Способы применения рапидов, описанные в рамках данной статьи, указаны с учётом характеристик моделей проверенных брендов, в частности Peguet, Petzl, Kong, CAMP. Характеристики рапидов других производителей могут отличаться и должны тщательно проверяться на соответствие требованиям конкретных условий использования.
Рапиды для организации станций
Рапиды, будучи затянутыми ключом, являются одними из самых надёжных коннекторов для стационарного применения. Благодаря их прочности, компактности и относительно низкой цене они выступают оптимальным вариантом для организации страховочных станций. Станцией называют несколько точек страховки, сблокированных друг с другом для создания единой, исчерпывающе безопасной точки страховки.
Станции с рапидами часто можно встретить на пробитых скалолазных маршрутах. Обычно это два шлямбурных крюка, соединённых посредством рапидов со стальной цепью и дюльферным кольцом или карабином. Для таких целей используются овальные рапиды диаметром не менее 8 мм. Для понимания: оригинальный овал Peguet Maillon Rapide из нержавеющей стали обладает рабочей нагрузкой 11 кН, а разрывная нагрузка у него выше в 5 раз. Этого с запасом хватит на многие годы службы скалолазной станции.

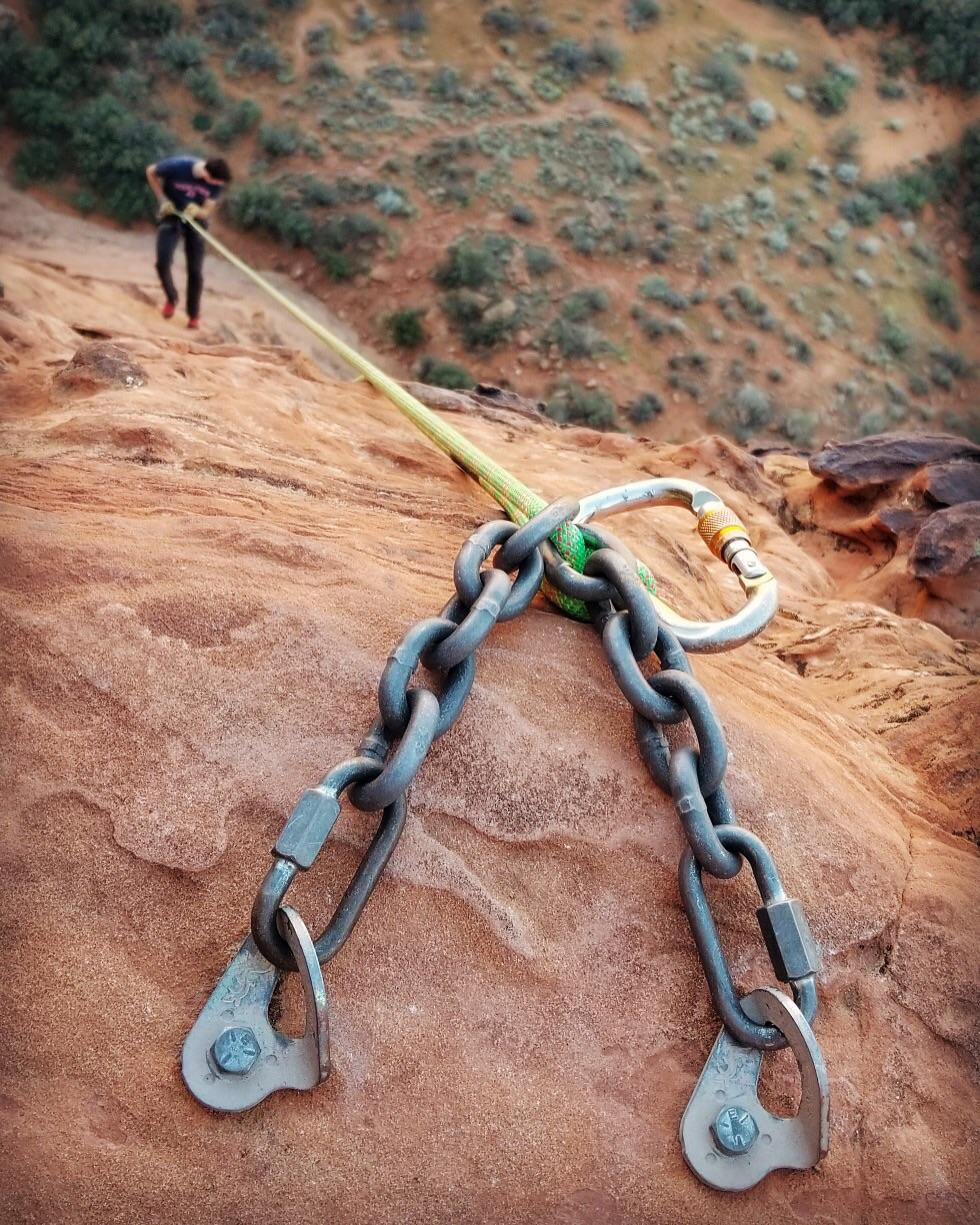

Типовая скалолазная станция, собранная из двух шлямбуров, стальной цепи и соединяющих их двух овальных рапидов. Источник фото: Climb_Longboard_Live, Reddit
Также рапиды очень ценят слэклайнеры — ребята, развлекающиеся хождением по узким натянутым стропам. Нагрузки на станции, на которых закрепляются эти стропы, вполне могут превышать 10 кН. Слэклайны могут висеть сутками, а порой и месяцами, болтаться на ветру и испытывать нагрузки от срывающихся с них людей. Поэтому и соединительные элементы должны быть крайне надёжными, выдерживать продолжительные циклические нагрузки и не раскрываться от вибрации. Здесь, помимо овалов, используются дельта-рапиды. Дельта представляет собой равнобедренный треугольник, на основании которого отлично располагаются и равномерно нагружаются широкие петли и спансеты.

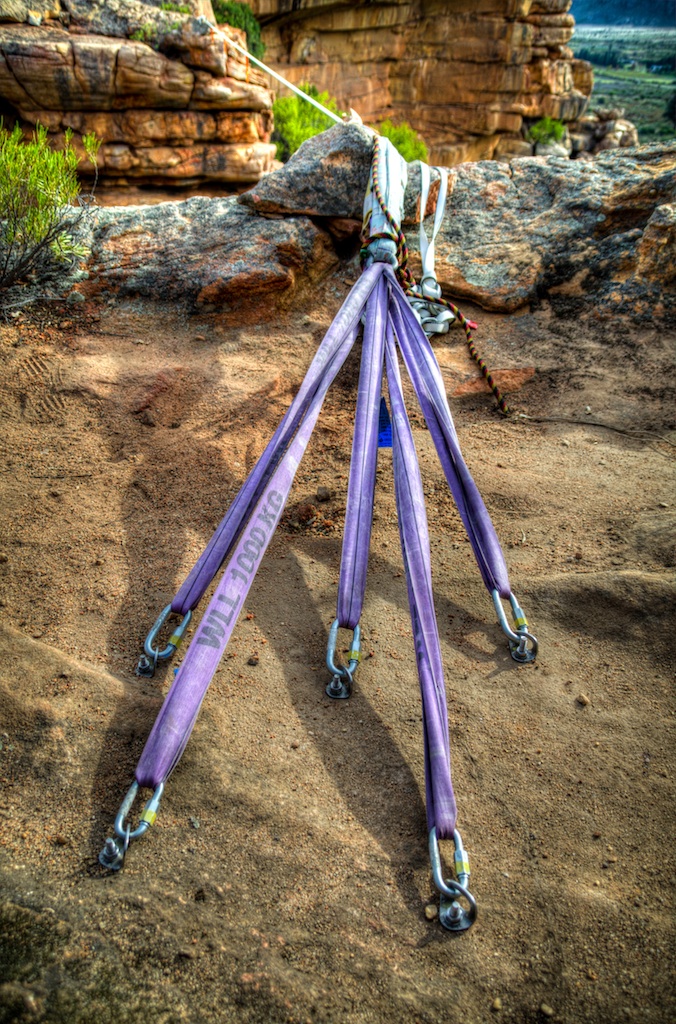

Станция для хайлайна — стропы, натянутой высоко между скалами. Она собрана из шлямбурных крючьев, рапидов и текстильной петли (спансета). Источник фото: slackgear.co.za
Вопреки расхожему мнению, треугольный дельта-рапид служит для нагрузки лишь по двум направлениям, а не по трём, как это может изначально показаться.
Рапиды в качестве расходников для дюльфера
Порой пролезть скалолазный маршрут до конца, то есть до станции, не представляется возможным. Переоценили себя, и закончились силы, начала портиться погода, обронили необходимое снаряжение. То есть нужно спускаться. Повезло, если на последней точке страховки, до которой вы успели долезть, находится анкер с закруглённым сечением. Сквозь такой можно пропустить верёвку напрямую и спускаться, не боясь перебить её об острый металлический край. Но этого нельзя сказать о большинстве распорных анкеров с профилированным ухом. Если перед вами такой, то, по-хорошему, нужно попрощаться с одним из карабинов, оставив его на точке в качестве спускового. Как раз на такой случай пригодится маленький и недорогой овальный рапид диаметром 5 мм. Весит этот малыш всего 21 грамм и имеет вполне достаточную для спуска одного человека рабочую нагрузку: 2,8 кН — для оцинкованной модели и 4,5 кН — для версии из нержавеющей стали.

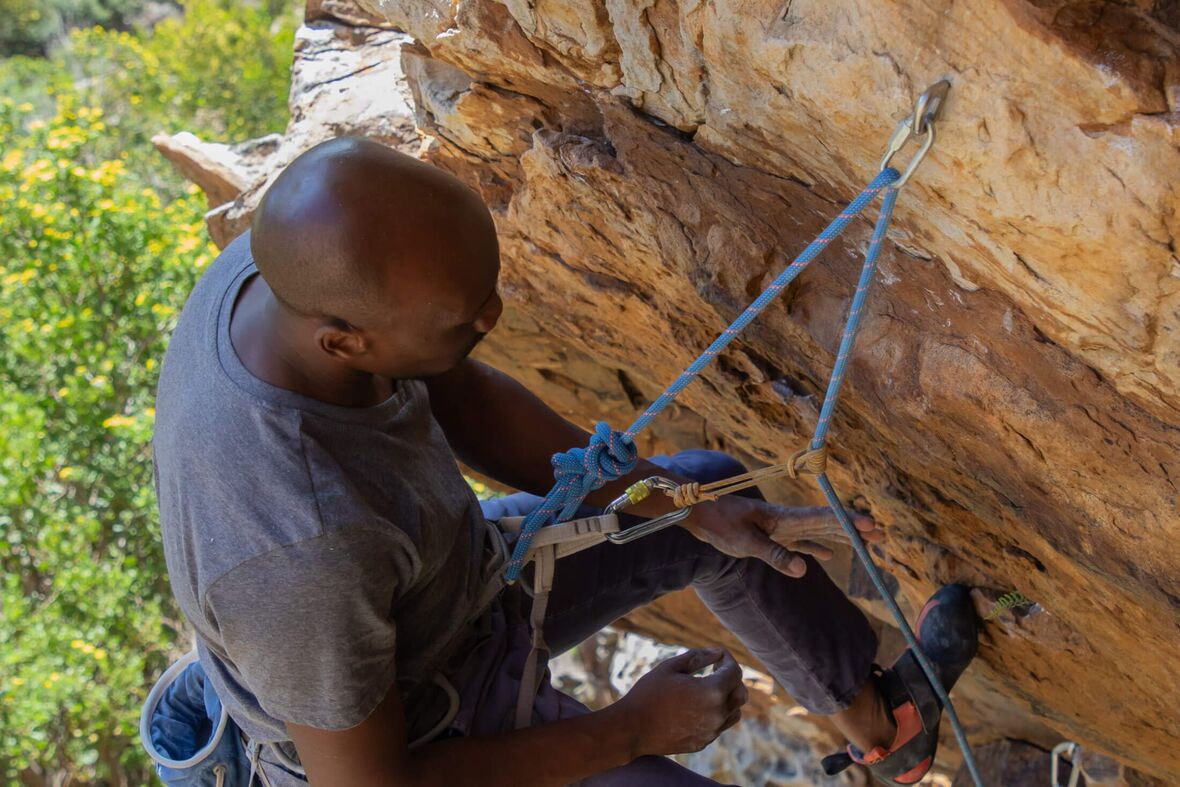

Спуск с промежуточной точки страховки на пробитом скалолазном маршруте с помощью овального рапида. В данном конкретном случае возможен и спуск без рапида, так как на фото клеевой анкер с закруглённым сечением. Впрочем, перестраховка лишней не бывает. Источник фото: trailandcrag.com
Помимо этого, маленький овальный рапид пригодится на скалолазных маршрутах:
- чтобы закрепить мешочек с магнезией на беседке;
- чтобы удлинить оттяжку и тем самым снизить трение в местах сильного изгиба верёвки.

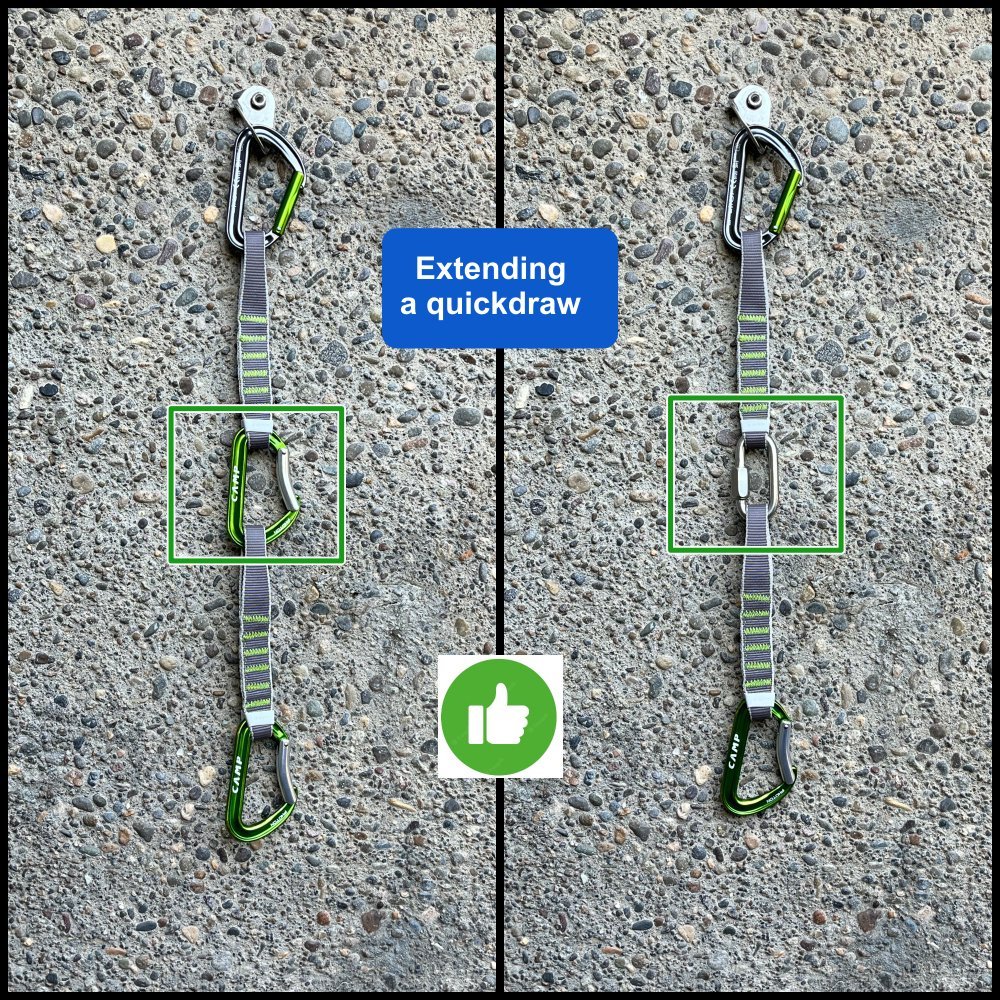

Удлинение оттяжки при помощи карабина или рапида. Вариант с рапидом предпочтительнее ввиду большей надёжности. Источник фото: alpinesavvy.com
Рапиды для стационарных оттяжек
На скалодромах оттяжки висят постоянно и нет необходимости их регулярно вщёлкивать и выщёлкивать, а значит, и использовать обычные карабины. Именно поэтому на стационарных оттяжках вместо верхнего шлямбурного карабина установлен овальный рапид. Выгода налицо: рапид выигрывает в износостойкости, прочности, надёжности муфты и цене.

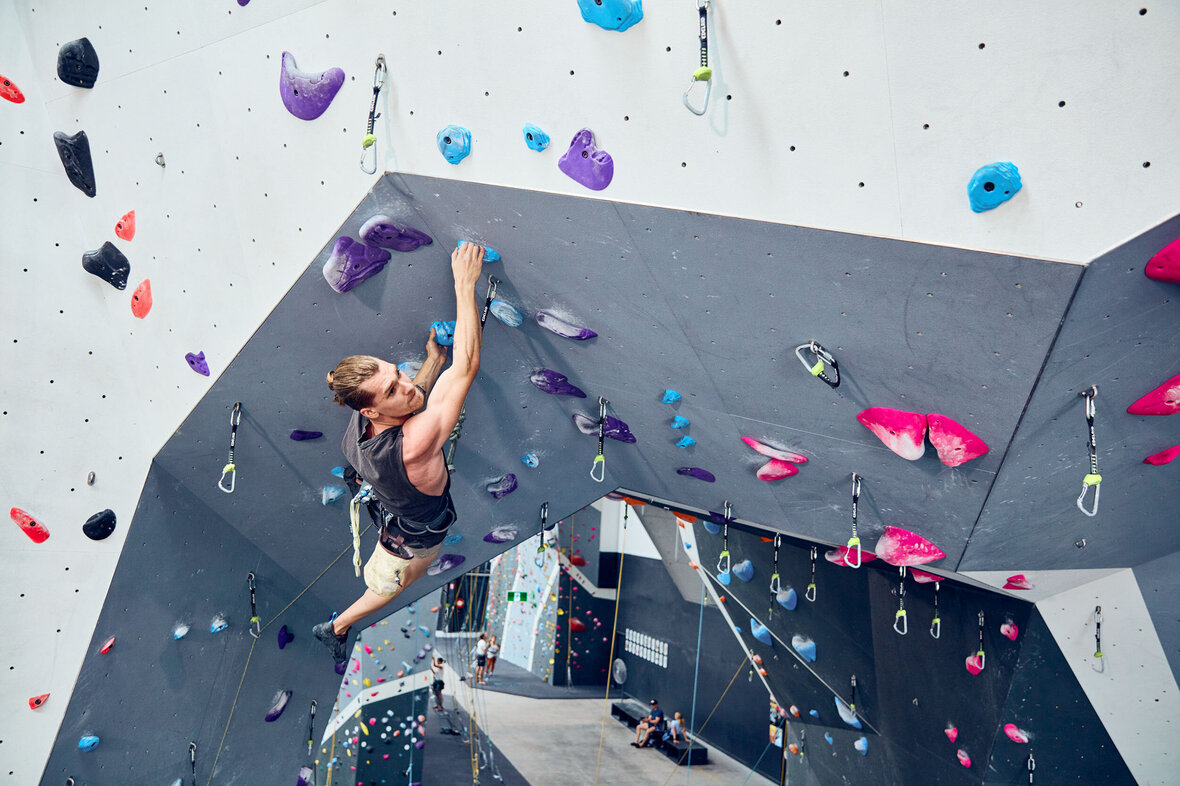

Стационарные оттяжки на скалодроме. Источник фото: Climb Fit Kirrawee
Рапиды для оттяжек с якорными крючьями

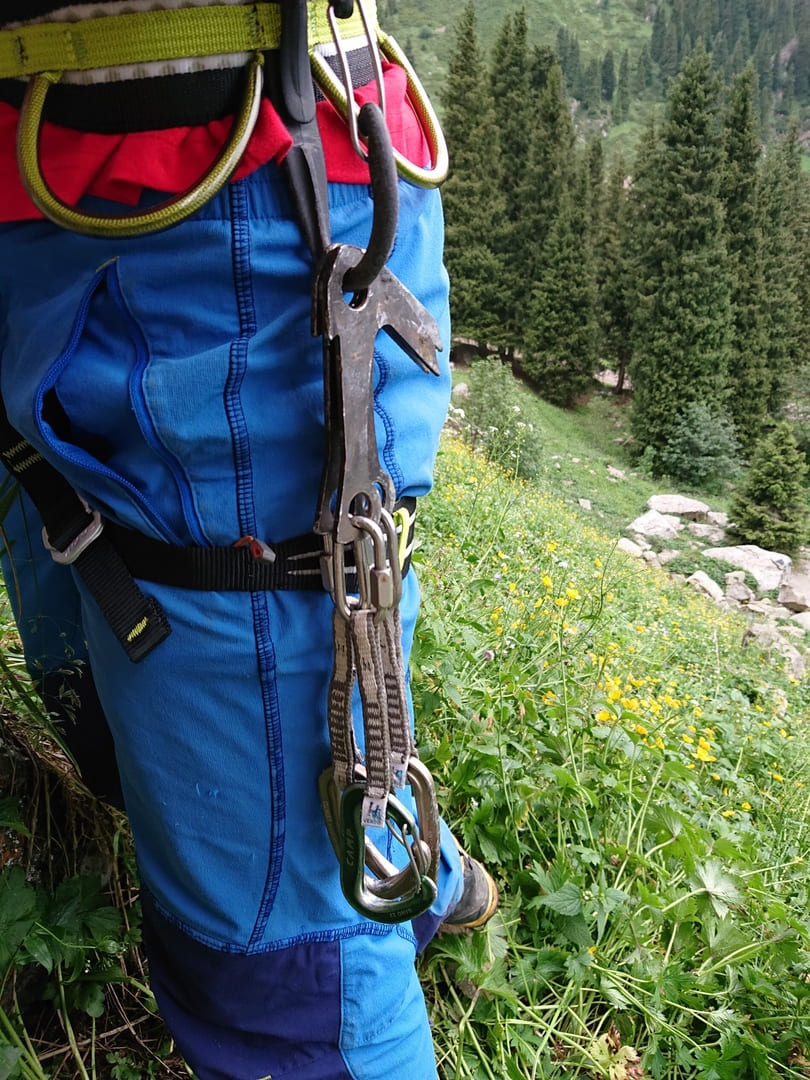

Якорные крючья очень часто применяют для страховки на скальном рельефе российские альпинисты. Но в их использовании есть тонкости. Как и другие точки страховки, они соединяются с верёвкой посредством оттяжки. Но алюминиевые карабины, которые по умолчанию стоят на оттяжках, довольно быстро убиваются о более твёрдую стальную поверхность якорных крючьев. Добавьте к этому удары молотком, которые порой достаются не только крюку, но и карабину. Карабин от такого использования будет весь в бороздах и вмятинах — нехорошо.
Решают данную проблему овальные рапиды с диаметром прутка 5–6 мм. «Пятёрка» весит чуть больше 20 грамм, что легче большинства оттяжечных карабинов, и выдерживает сопоставимую нагрузку. 5-миллиметровый овал из нержавеющей стали обладает разрывной нагрузкой около 22–25 кН. Сталь рапида не разбивается о сталь якорного крюка и лучше переносит удары молотка. К тому же за счёт маленького размера рапид будет лучше помещаться во внутренние углы, куда обычный карабин мог попросту не влезть или встать на излом.
Как это выглядит на практике, хорошо показал в своём отчёте альпинист Ратмир Мухаметзянов, один из соавторов книги «ИТО. Популярно о передвижении на искусственных точках опоры».

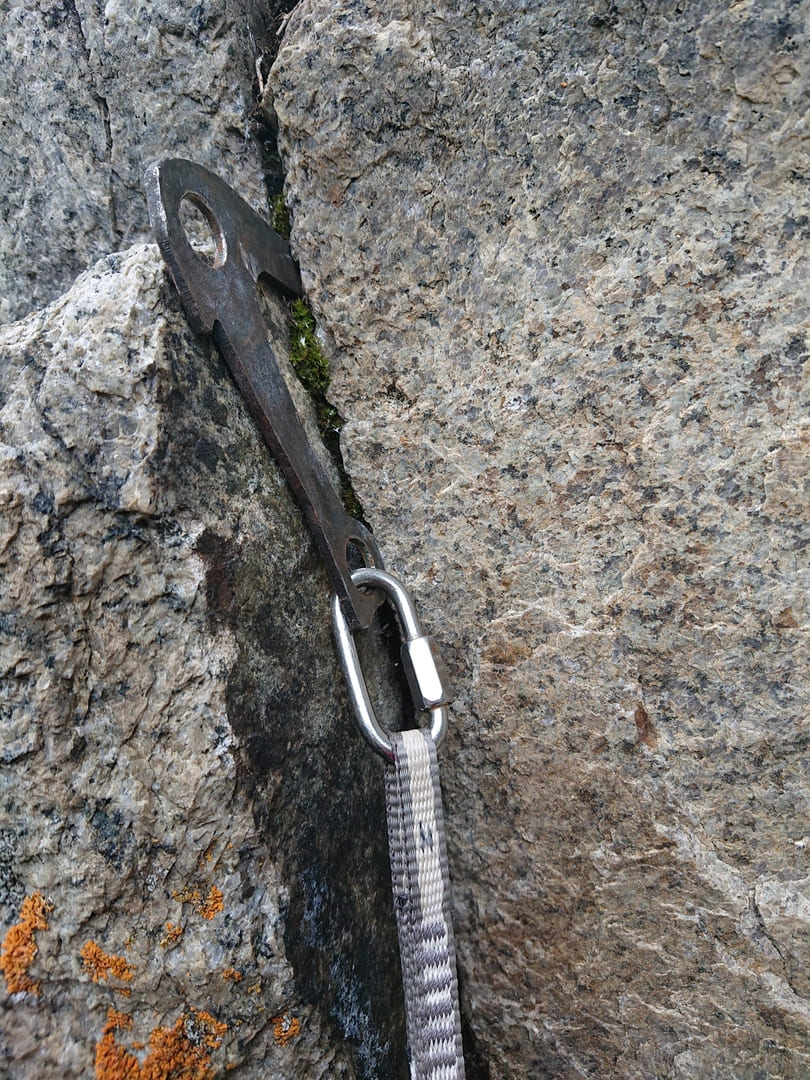

5-миллиметровый овальный рапид в качестве соединительного элемента между якорным крюком и оттяжкой. Источник фото: Ратмир Мухаметзянов, risk.ru
Рапиды в качестве стопора
Малые овальные рапиды могут использоваться в качестве стопоров, способных пропускать сквозь себя верёвку, но препятствовать прохождению узлов (knot block) или карабинов (biner block).
В таком ключе рапиды используются, например, в каньонинге, когда необходимо спуститься по одинарной верёвке, заблокировав с помощью рапида и узла второй конец, который впоследствии потребуется для сдёргивания верёвки со станции.
Подобным образом можно использовать рапид и в альпинизме для спуска по одинарной верёвке с последующим сдёргиванием её тонким репшнуром или при изолировании повреждённой части верёвки на спуске.

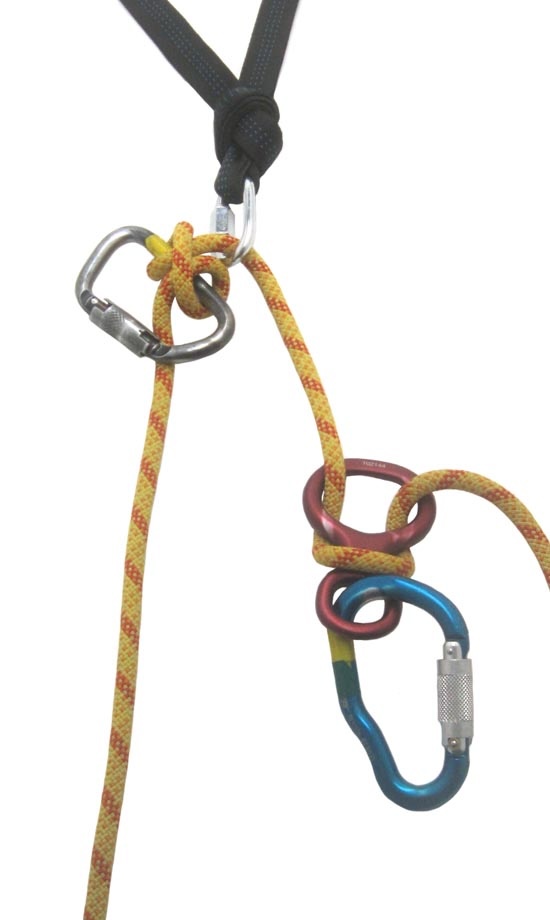

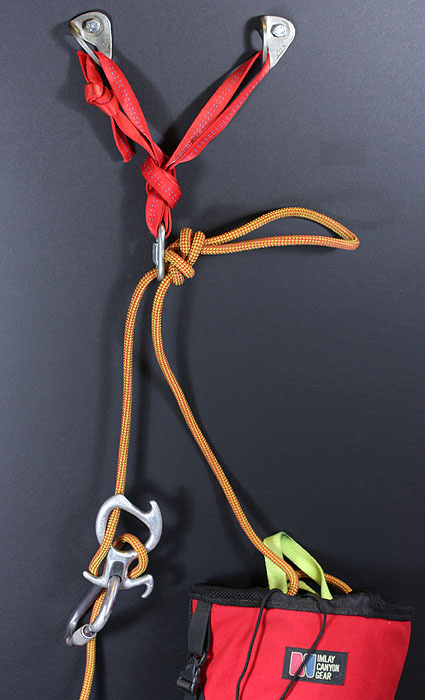

Применение малых овальных рапидов в каньонинге в качестве стопоров для узлов во время дюльфера. Источник фото: dyeclan.com, canyoneeringusa.com
Рапиды для спелеообвязок
Обвязки для спелеологии сконструированы специально для использования с полукруглыми карабинами или рапидами. Форма полукруга (half moon) позволяет распределить нагрузку между двумя точками крепления на беседке и грудным зажимом, сохраняя правильное расположение и оставляя место для дополнительных устройств: усов самостраховки, спускового устройства и прочего.
Официально нагрузка на полукруглый рапид допустима лишь в двух направлениях по основной оси, то есть вдоль муфты. Применение его вышеописанным способом допустимо лишь благодаря специфике самой спелеологии, где серьёзные срывы технически невозможны. Именно поэтому даже алюминиевого полукруглого рапида, например модели Petzl Demi Rond, с минимальной разрушающей нагрузкой 25 кН по основной оси и 10 кН по малой оси вполне достаточно.

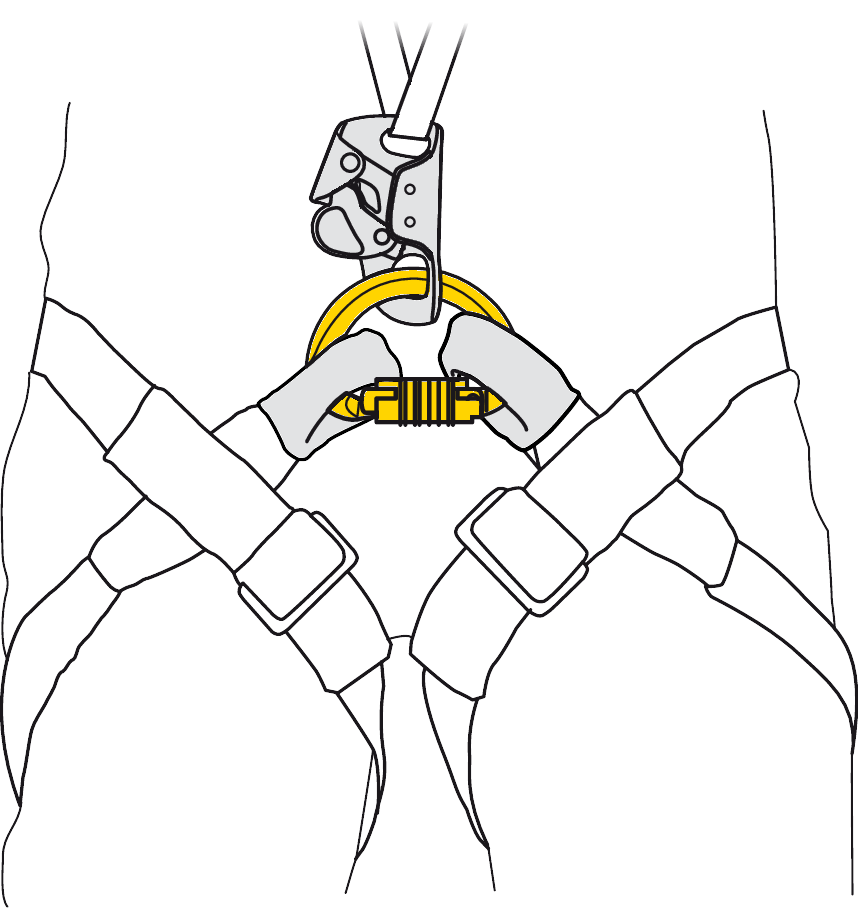

Полукруглый алюминиевый рапид Petzl Demi Rond удобно использовать в сочетании с грудным зажимом на спелеообвязке. На рисунке Petzl показан полукруглый карабин с муфтой-автоматом, но рапиды применяются по тому же принципу. Источник: petzl.com
Рапиды для соединения грудного зажима на рабочих привязях
На многих моделях привязей для промышленного альпинизма используется дельта-рапид для соединения пояса и грудного зажима. Применение именно дельты обусловлено тем, что внизу, на поясе, обычно располагается широкая стропа, которая оптимально ложится на основание дельты, а располагающееся наверху ухо зажима надёжно позиционируется на углу треугольника.

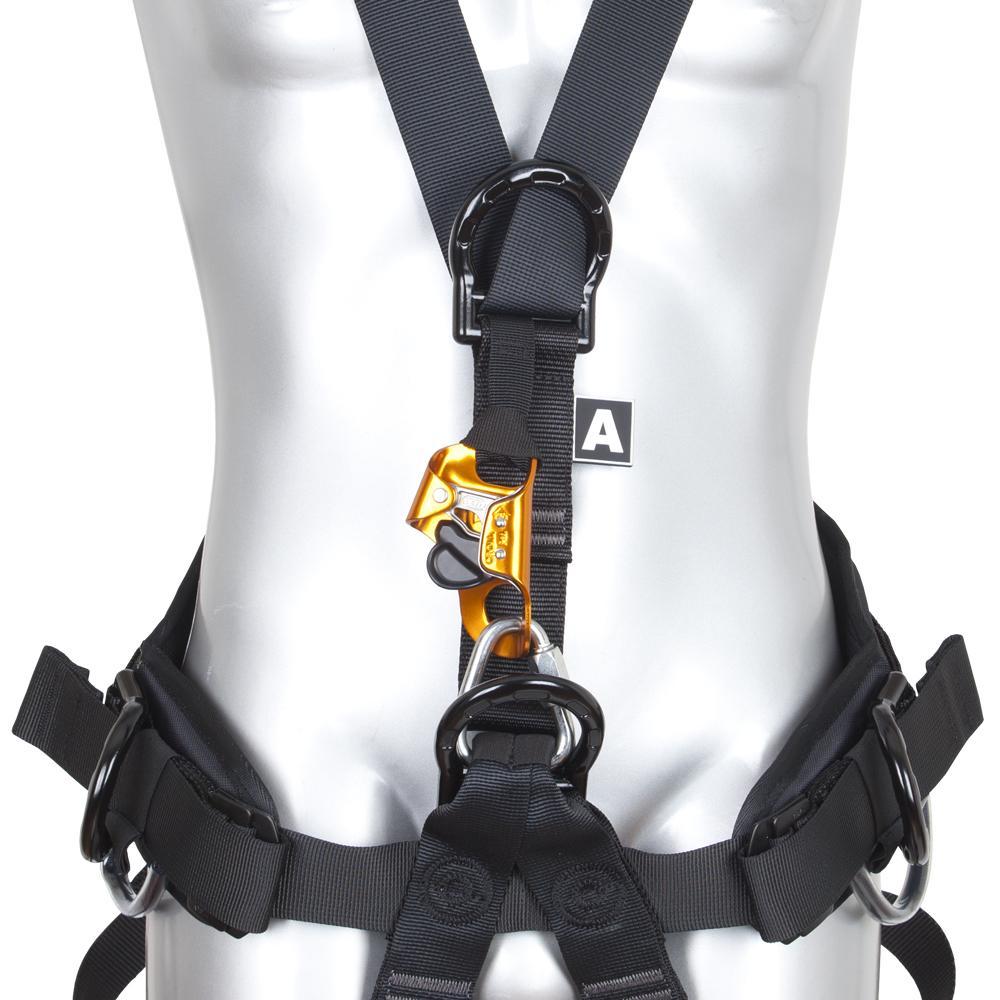

Треугольный рапид, он же дельта, в качестве соединительного элемента между поясом рабочей привязи и грудным зажимом. Источник фото: vertiqualsafety.com
Рапиды для соединения жумара и педали
Соединительное отверстие жумаров может быть выполнено по-разному. У одних моделей оно представляет собой одну широкую проушину, вмещающую несколько карабинов. На других моделях делается два отверстия: одно побольше — под карабин, другое поменьше — под рапид. Малое отверстие таких жумаров вместе с овальным рапидом диаметром 6 мм служит для соединения зажима с ножной педалью для использования при подъёме по верёвке.

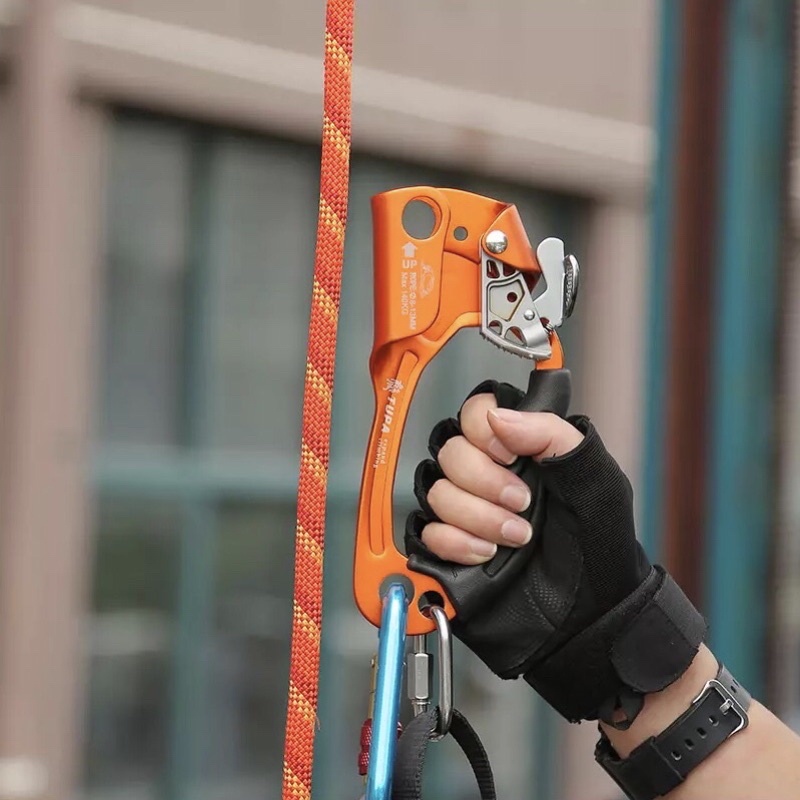

Жумар с дополнительным отверстием под рапид. Используется преимущественно для закрепления педали для подъёма по верёвке. Источник фото: amazon.com
Рапиды для закрепления конца верёвки на блок-роликах
В нижней части некоторых блок-роликов есть отверстие для закрепления конца верёвки при организации полиспастных систем. Если такое отверстие имеет достаточную толщину и закругление, тогда верёвку допускается ввязывать напрямую; в противном случае соединение происходит посредством металлических коннекторов. И тут рапиды выигрывают за счёт сочетания высокой прочности и малого размера. Ведь чем компактнее коннектор, тем ближе можно свести ролики в полиспастах, а значит, выиграть в эффективности.

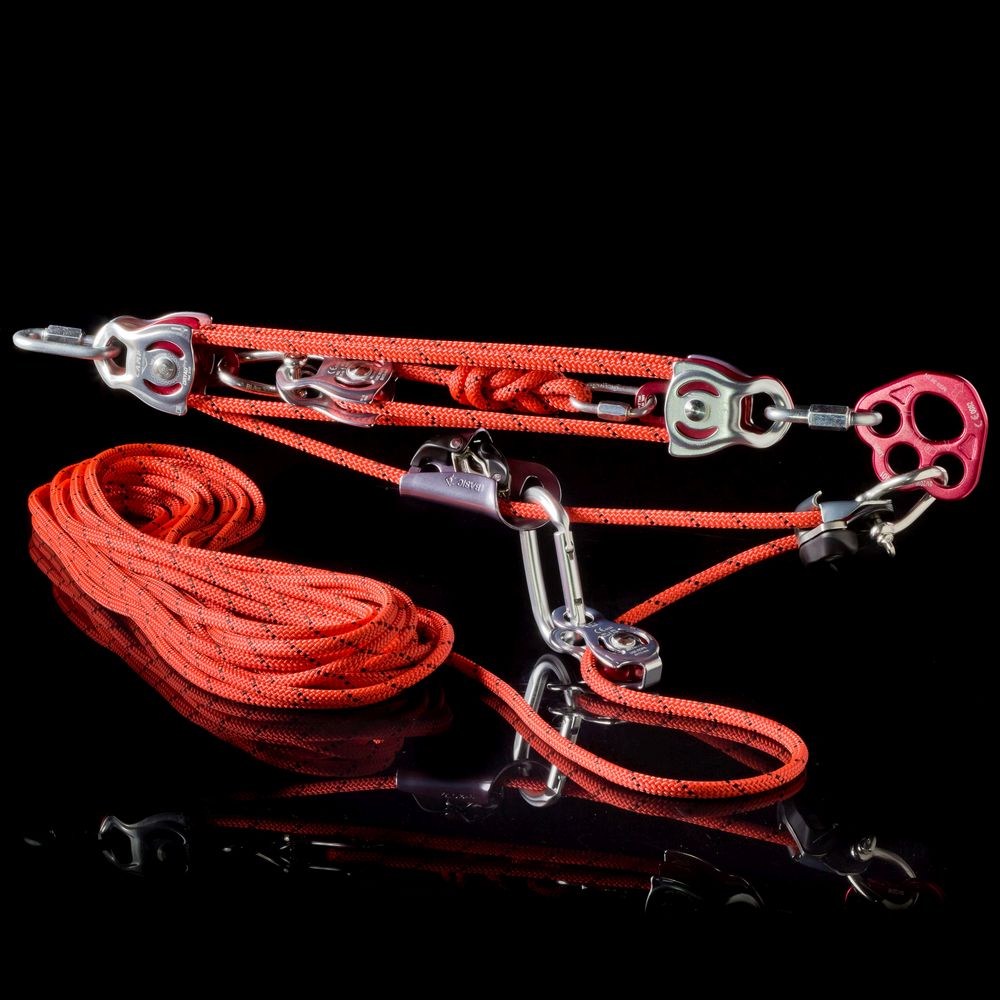

Полиспаст 18:1 для натяжения слэклайна. Рапиды здесь используются для крепления блок-роликов, а также присоединения к ним конца верёвки. Источник фото: slackhouseshop.pl
Рапиды для соединения строп в слэклайне
В слэклайне высокого уровня длины строп исчисляются сотнями, а порой и тысячами метров. Но иметь цельную стропу такой длины весьма непрактично, да и произвести её могут только по спецзаказу. Гораздо универсальнее иметь несколько отрезков поменьше и при необходимости соединять их между собой. Один из простейших и наиболее бюджетных способов соединения двух строп — овальный рапид. Или два таких рапида, развёрнутых муфтами в разные стороны для большей безопасности.

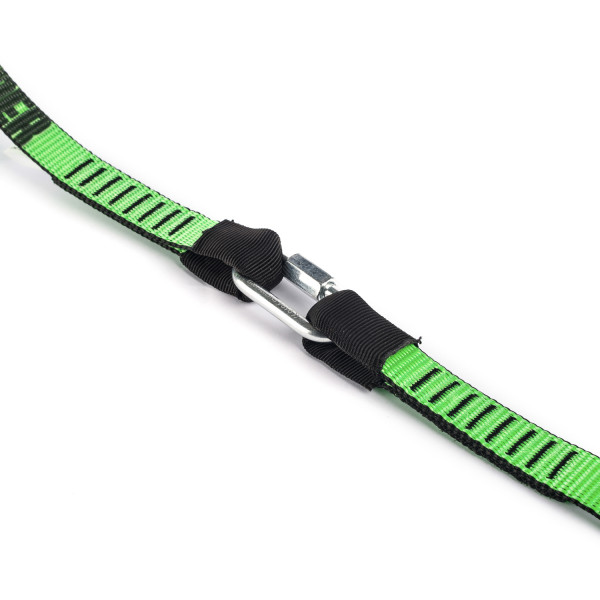

Две стропы с прошитыми петлями на концах соединяются при помощи одного или чаще двух развёрнутых в разные стороны овальных рапидов. Источник: spider-slacklines.com
Рапиды в качестве лайнлока
Рапиды могут использоваться в качестве лайнлоков для строп и лент. Лайнлок — это способ фиксации стропы, обычно применяющийся в слэклайне. Соорудить лайнлок можно с помощью множества устройств, среди которых стальные рапиды будут одними из самых простых и дешёвых. Больше о лайнлоках и слэклайне можно узнать из статьи «Обзор снаряжения для закрепления слэклайна».

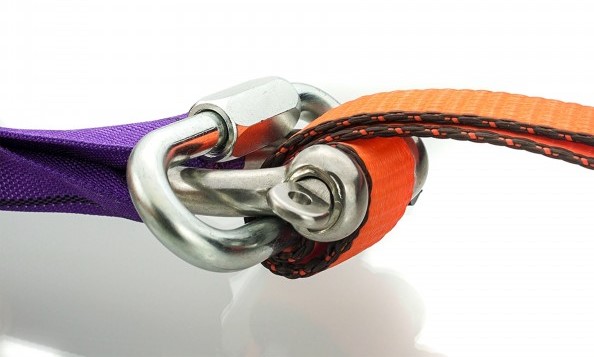

Примитивный лайнлок, собранный из омега-шакла и овального рапида. Источник фото: slack-inov.com
Рапиды в парапланеризме

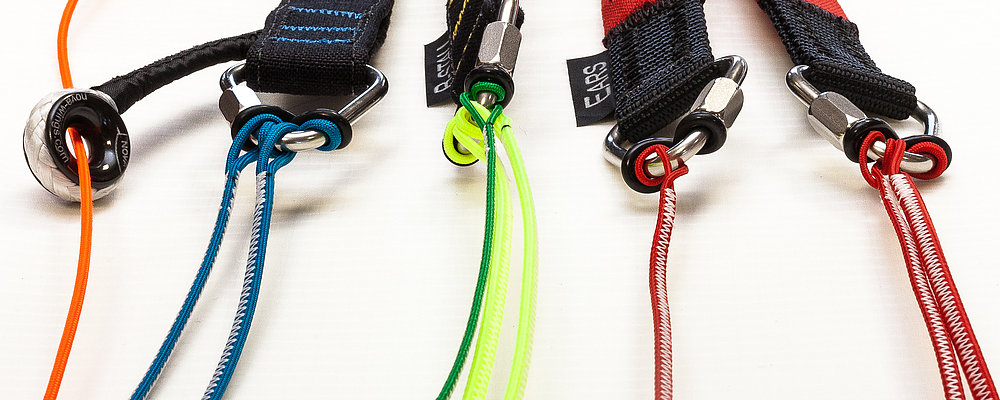

Рапиды, в особенности треугольной, квадратной и трапециевидной формы, часто используются в парапланеризме, мотопарапланеризме и дельтапланеризме, чтобы соединять свободные концы широких и/или множественных строп.
Источник фото: nova.eu
Прочие способы применения рапидов
- Спиралевидные рапиды используются как бюджетный и более компактный аналог спиралевидных карабинов для изменения угла ориентации снаряжения на 90°.
- Овальные рапиды малых диаметров можно использовать в качестве недорогого и надёжного крепления собачьих шлеек. Их также можно применять в качестве брелоков и подвесок для бутылок и другого снаряжения.
- Один рапид можно использовать в качестве ключа для муфты другого рапида. Как это делать, показано в видео: Using a quick link as a wrench
- Везде, где необходимо максимально компактное, но при этом надёжное соединение.
